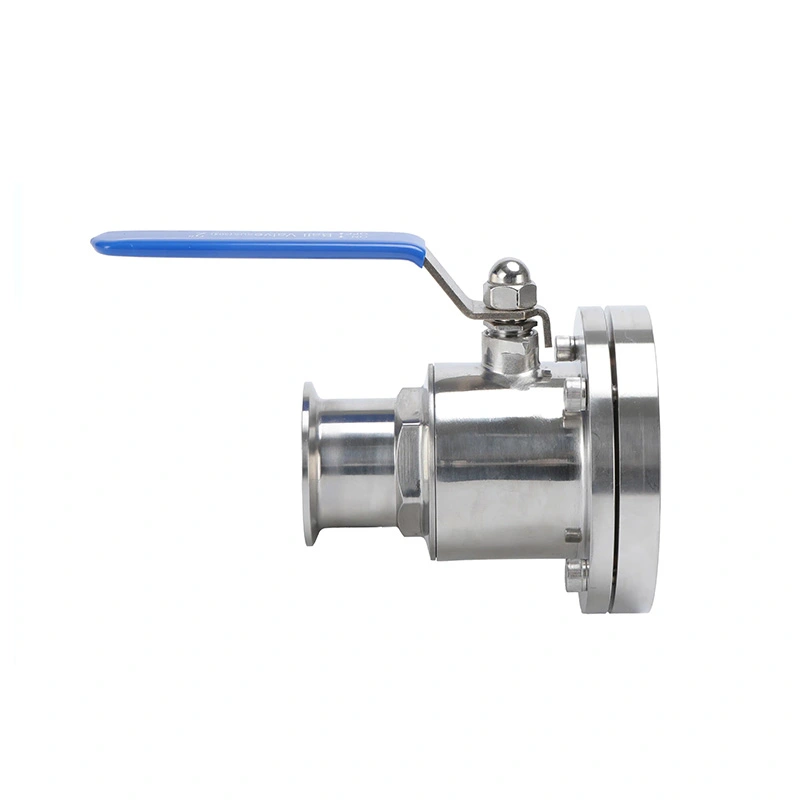

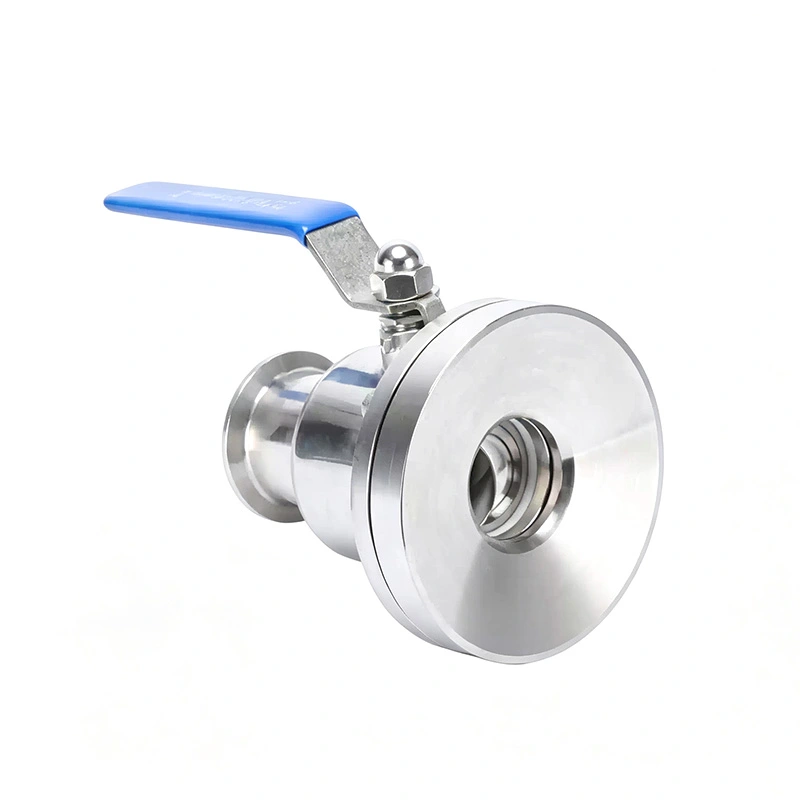

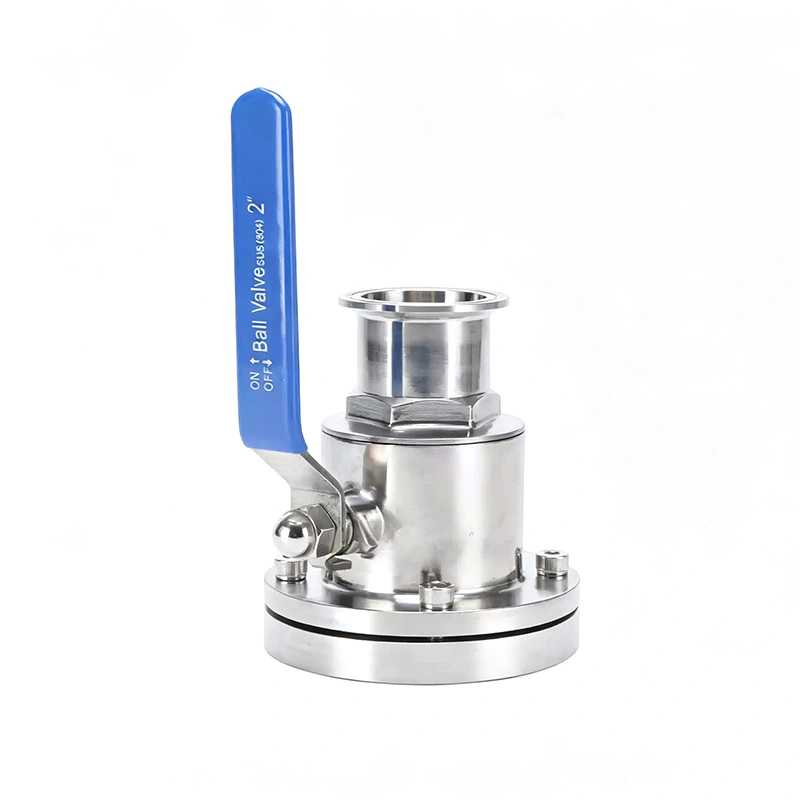

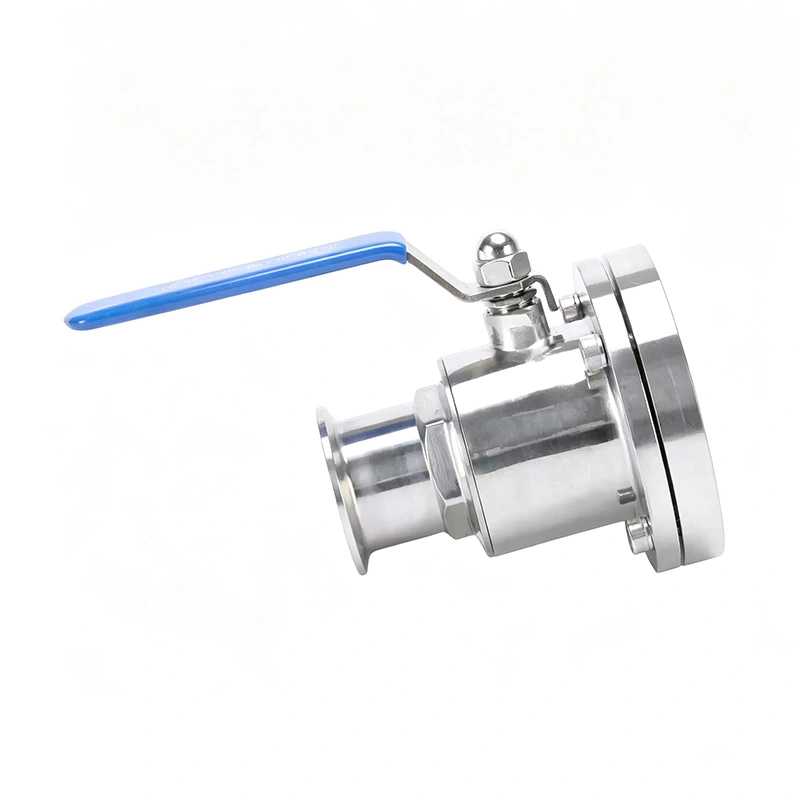

Sanitærtank bundkugleventil

I modsætning til standard inline-kugleventiler er tank-bund-konfigurationen designet omkring forbindelsen mellem ventilen og fartøjets udløb. Den indvendige passage hjælper med at reducere produkthold-up i tankbunden, hvilket gør ventilen velegnet til processer, hvor fuldstændig dræning, lav restkoncentration og nem rengøring er vigtige.

Sanitærtankens bundkugleventil fås med manuel betjening eller pneumatisk aktivering og kan bruges i farmaceutiske, bioteknologiske, fødevarer, drikkevarer, mejeriprodukter, kosmetik og kompatible finkemiske behandlingssystemer.

Installation af tankbund

1. Direkte forbindelse til fartøjets udgang

Ventilen er installeret ved det laveste udløb af en tank eller procesbeholder, hvilket giver en direkte strømningsvej fra beholderen ind i den nedstrøms rørledning. Denne konfiguration er velegnet til produkttømning, tanktømning, overførsel og processkifte.

2. Reduceret produktretention

Ventilstrukturen er designet til at minimere unødvendige hulrum og produktophobning omkring tankudløbet. Dette er især vigtigt for produkter af høj værdi, hvor restmateriale kan føre til produkttab eller stigning krav til rengøring.

3. Velegnet til forskelligt procesudstyr

Sanitærtankens bundkugleventil kan anvendes på lagertanke, blandetanke, reaktorer, fermenteringsbeholdere, og andre sanitære procesbeholdere, hvor bundtømning og isolering er påkrævet.

Dræning og produktgenvinding

1. Flowgennemløbspassage med fuld boring

Kuglen med fuld boring giver et stort indre flowområde, når den er helt åben. Dette tillader procesmedier at flytte fra tankudløb med relativt lav flowbegrænsning.

2. Effektiv tanktømning

Den bundmonterede konfiguration understøtter tyngdekraftsassisteret dræning og produktoverførsel. Den er velegnet til applikationer, hvor det resterende væskevolumen inde i beholderen skal minimeres under udtømning.

3. Reduceret produkthold-up

Ved at reducere unødvendigt dødrum omkring udløbet og ventilpassagen hjælper designet med at reducere restprodukt efter dræning. Dette kan forbedre produktgenvinding og forenkle efterfølgende rengøringsprocedurer.

Tætningsstruktur

1. Automatisk tætningskompensation

Ventilen inkorporerer en automatisk tætningskompensationsmekanisme for at opretholde tætningskontakt som driftsbetingelser ændre sig. Dette hjælper med at kompensere for normalt tætningsslid og understøtter ensartet afspærringsevne.

2. Bobletæt Sluk

Når sanitetstankens bundkugleventil er lukket, isolerer tætningssystemet tanken fra nedstrøms rørledning. Korrekt materiale- og trykvalg er påkrævet i henhold til de faktiske procesforhold.

3. Lavt driftsmoment

Den indvendige struktur er designet til at reducere det drejningsmoment, der kræves for at rotere kuglen, hvilket muliggør lettere manuel betjening og reduktion af aktuatorkravene til automatiserede konfigurationer.

Hygiejnisk rengøring

1. Glatte indre overflader

Produktkontaktflader er præcisionsbehandlede for at reducere områder, hvor produktrester kan samle sig. Standarden overfladefinish er Ra ≤0,8 μm, med Ra ≤0,4 μm tilgængelig som ekstraudstyr.

2. CIP-kompatibilitet

Ventilen kan indbygges i Clean-in-Place-systemer, hvilket tillader rensevæske at passere gennem proceslinjen uden at kræve rutinemæssig demontering af ventilen.

3. SIP-kompatibilitet

Til processer, der kræver sterilisering, kan ventilen konfigureres til Sterilize-in-Place applikationer iht. de valgte tætningsmaterialer og driftstemperatur.

Materiale og tætningsvalg

1. Rustfrit stålhus

Ventilen fås i SS304 og SS316L rustfrit stål. SS316L er særligt velegnet til krævende produktkontaktapplikationer, der kræver højere korrosionsbestandighed.

2. Produkt-kontakt segl

Tilgængelige tætningsmaterialer omfatter PTFE, EPDM og silikone. Det passende materiale skal vælges iht til produktsammensætning, rengøringsmidler, temperatur og driftsforhold.

3. Indstillinger for overfladefinish

Standard overfladefinish er Ra ≤0,8 μm, mens en valgfri Ra ≤0,4 μm finish er tilgængelig til applikationer med skærpede overfladekrav.

Manuel og pneumatisk betjening

1. Manuel betjening

Den manuelle konfiguration giver direkte kontrol ved tankudløbet og er velegnet til processystemer, hvor ventil operationen udføres af en operatør.

2. Pneumatisk aktivering

En pneumatisk aktuator giver fjernåbning og -lukning for automatiseret procesudstyr. Den er velegnet til produktionslinjer, hvor tankudløbet skal fungere i henhold til en programmeret processekvens.

3. Automatisk tanktømning

Den pneumatiske konfiguration kan integreres med PLC-baserede systemer for at koordinere tankudtømning med pumper, påfyldning udstyr, overførselsrørledninger og andet procesudstyr.

Flow og driftsprincip

1. Åben position

Når kugleboringen er på linje med rørledningen, åbner ventilen hovedstrømningspassagen og tillader produktet at udledning fra tanken.

2. Lukket position

Når kuglen roterer 90° fra den åbne position, blokerer den massive sektion flowpassagen og isolerer tanken fra downstream-systemet.

3. Tanktømningsposition

Under udledning tillader bundudløbet produktet at bevæge sig direkte mod nedstrøms rørledningen. Den fuldborede passage hjælper med at reducere strømningsbegrænsning og understøtter effektiv overførsel.

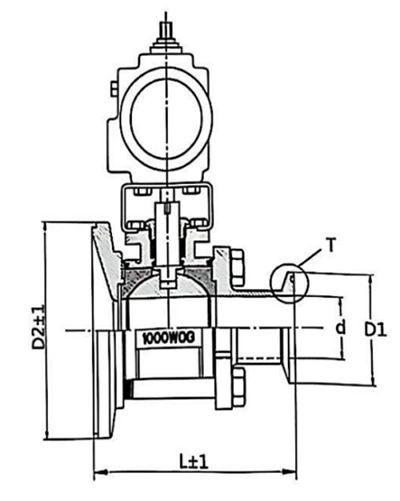

Tekniske specifikationer

Tilgængelige størrelser

Ansøgninger

1. Farmaceutisk forarbejdning

Sanitærtankens bundkugleventil kan bruges ved de nederste udløb af farmaceutiske lager- og procestanke til kontrolleret produktudledning, væskeoverførsel og rengøringsoperationer.

2. Bioteknologi og fermentering

Den er velegnet til fermenteringsbeholdere, bioprocestanke og væskehåndteringssystemer, hvor effektiv dræning og hygiejniske procesforhold er påkrævet.

3. Mad- og drikkevarebehandling

Anvendelser omfatter mælk, drikkevarer, flydende fødevareingredienser, saucer og andre kompatible produkter opbevaret eller behandlet i sanitære tanke.

4. Mejeriproduktion

Den bundmonterede konfiguration er velegnet til mælk, yoghurt, fløde og andet mejeriforarbejdningsudstyr, hvor produktgenvinding og rengøringsevne er vigtige.

5. Kosmetisk fremstilling

Ventilen kan bruges til tanke, der indeholder shampoo, lotion, creme og andre flydende eller tyktflydende kosmetiske formuleringer.

6. Finkemisk forarbejdning

Til kompatible kemiske medier kan ventilen anvendes på procestanke, reaktorer og lagerbeholdere. Materiale og forseglingskompatibilitet skal bekræftes baseret på den faktiske kemiske sammensætning.

Valg af installation

1. Tankudløbsposition

Ventilen skal installeres ved det laveste praktiske udløb af beholderen, når maksimal dræning er påkrævet. Den Beholderens udløbsgeometri bør overvejes sammen med ventildimensionerne.

2. Rørledningstilslutning

Tri-Clamp, svejset, flange og gevindkonfigurationer er tilgængelige. Tilslutningen skal passe til den eksisterende tank udløb og nedstrøms sanitærrør.

3. Driftsbetingelser

Før udvælgelsen skal købere give procesmediet, arbejdstemperatur, arbejdstryk, påkrævet flow hastighed, rengøringsforhold og driftsfrekvens for at bestemme den passende ventilkonfiguration.

Eftersyn og levering

1. Dimensionel inspektion

Ventildimensioner og tilslutningsgrænseflader kontrolleres i henhold til den specificerede størrelse og konfiguration før forsendelse.

2. Forseglingsinspektion

Tætningssystemet kontrolleres for at verificere korrekt ventillukning og lækageevne i henhold til den gældende test krav.

3. Driftseftersyn

Manuelle og pneumatiske konfigurationer kontrolleres for korrekt åbning, lukning og aktuatorbevægelse før forsendelse.

4. Eksportemballage

AVM anvender passende beskyttende emballage til international transport. Papir og trækasser kan bruges iflg til ventilkonfigurationen og forsendelseskravene for at beskytte det rustfrie stålhus, tilslutningsender og pneumatiske komponenter.

Ofte stillede spørgsmål

1. Hvor er en tankbund kugleventil installeret?

Den er installeret ved bunden af udløbet af sanitære tanke, reaktorer, blandebeholdere, fermenteringsbeholdere og lignende procesudstyr.

2. Hvad er den største fordel ved at installere ventilen i tankbunden?

Konfigurationen giver en direkte udledningsvej fra beholderen og hjælper med at reducere restprodukt rundt om udløb, der understøtter effektiv dræning og produktgenvinding.

3. Er ventilen egnet til viskøse produkter?

Den kan bruges til kompatible viskose produkter, men den faktiske ventilstørrelse skal vælges i henhold til viskositet, flowhastighed, temperatur og tryk.

4. Kan ventilen betjenes pneumatisk?

Ja. Pneumatisk aktivering er tilgængelig for automatiseret tanktømning og fjernprocesstyring.

5. Hvilke materialer er tilgængelige?

Ventilhuset fås i SS304 eller SS316L rustfrit stål med PTFE, EPDM og silikone tætningsmuligheder.

6. Hvilke oplysninger skal gives, når du anmoder om et tilbud?

Købere skal oplyse tankens udløbsstørrelse, procesmedium, temperatur, tryk, flowhastighed, tilslutningstype, påkrævet tætningsmateriale, og om manuel eller pneumatisk betjening er påkrævet.
