En pålideligprøveudtagningsventiler mere end en simpel afspærringskomponent. Det spiller en vigtig rolle i at opnå repræsentative procesprøver og reducerer samtidig kontaminering, lækage, operatøreksponering og produkttab. Inden for kemisk forarbejdning, farmaceutiske produkter, fødevare- og drikkevareproduktion, petrokemikalier, vandbehandling og andre industrielle applikationer kan den rigtige prøvetagningsventil forbedre prøvenøjagtigheden og gøre rutinemæssig prøvetagning sikrere og mere effektiv. Denne vejledning forklarer, hvordan prøvetagningsventiler fungerer, hvorfor deres design betyder noget, de vigtigste typer og anvendelser, almindelige installationsproblemer, vedligeholdelsespraksis og de vigtigste tekniske faktorer, som ingeniører bør overveje, før de specificerer en prøvetagningsløsning.

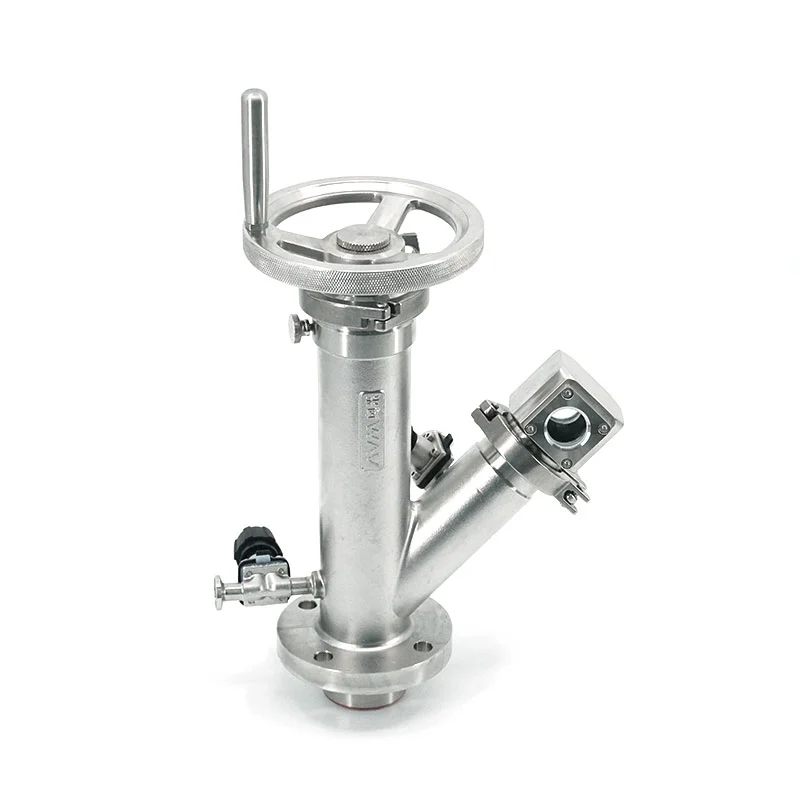

A prøveudtagningsventiler en industriel ventil designet til at give operatører eller automatiserede systemer mulighed for at opsamle en kontrolleret mængde materiale fra en procesrørledning, tank, reaktor, beholder eller andet udstyr. Afhængigt af anvendelsen kan prøven være en væske, gas, opslæmning eller andet procesmedium.
I modsætning til en almindelig afspærringsventil er en prøvetagningsventil specifikt designet omkring kravene til prøveopsamling. Målet er ikke blot at åbne og lukke en strømningsvej. Det er at indsamle en prøve, der nøjagtigt repræsenterer processen og samtidig opretholde procesindeslutning.
Denne skelnen er især vigtig, når prøvematerialet er dyrt, farligt, ætsende, sterilt, meget viskøst eller følsomt over for kontaminering.
Afhængigt af proceskrav kan prøvetagningsventiler inkorporere forskellige kropsmaterialer, tætningsarrangementer, aktiveringsmetoder, udløbskonfigurationer og tilslutningsstandarder.
Prøveudtagning kan synes at være en lille del af en industriel operation, men unøjagtig eller usikker prøveudtagning kan skabe betydelige driftsproblemer.
Værdien af laboratorieanalyse afhænger i høj grad af kvaliteten af prøven. Hvis prøven ikke nøjagtigt repræsenterer processtrømmen, kan laboratorieresultater få operatørerne til at træffe forkerte produktionsbeslutninger.
En korrekt placeret og designet prøvetagningsventil hjælper med at reducere dødvolumen og uønsket forurening, hvilket forbedrer pålideligheden af de indsamlede prøver.
Manuel åbning af en proceslinje uden et passende prøveudtagningsarrangement kan udsætte personalet for tryk, temperatur, giftige kemikalier eller andre farer. En dedikeret prøvetagningsventil giver en kontrolleret metode til at få adgang til procesmediet.
Inden for kemisk, farmaceutisk, fødevare- og specialmaterialefremstilling kan selv en lille mængde spildt produkt blive dyrt over tid. Kontrolleret prøveudtagning minimerer unødvendig udledning.
Et praktisk prøveudtagningssystem kan gøre rutinetest hurtigere. Operatører kan indsamle prøver ved hjælp af en gentagelig procedure i stedet for at improvisere forbindelser hver gang.
Driftsprincippet afhænger af det specifikke ventildesign, men den grundlæggende proces er ligetil.
For farlige eller højtrykstjenester kan der være indbygget yderligere isolerings-, skylnings-, udrensnings- eller indeslutningsarrangementer.
| Scene | Hovedformål | Potentiel risiko uden korrekt design |
|---|---|---|
| Isolation | Adskil proces fra stikkontakt | Lækage eller utilsigtet frigivelse |
| Åbning | Etabler kontrolleret flow | Trykstød eller ukontrolleret udledning |
| Samling | Få repræsentativ prøve | Forurening eller unøjagtig analyse |
| Lukning | Gendan indeslutning | Fortsat lækage eller produkttab |
Industrielle prøveudtagningskrav varierer betydeligt, så prøvetagningsventiler er tilgængelige i forskellige konfigurationer.
Den bedste konfiguration afhænger af procesmedie, tryk, temperatur, krav til renlighed, prøveudtagningsfrekvens og den ønskede indsamlingsmetode.
Prøvetagningsventiler bruges på tværs af en lang række procesindustrier, fordi kvalitetskontrol og procesovervågning er afgørende for ensartet produktion.
| Industri | Typisk prøveudtagningsformål | Vigtigt krav |
|---|---|---|
| Kemisk forarbejdning | Sammensætning og procesovervågning | Kemisk resistens |
| Lægemidler | Kvalitet og batchverifikation | Rengørlighed og kontamineringskontrol |
| Mad & drikke | Test af produktkvalitet | Hygiejnisk konstruktion |
| Petrokemisk | Analyse af væskesammensætning | Tryk- og temperaturmodstand |
| Vandbehandling | Vandkvalitetsovervågning | Korrosionsbestandighed |
| Energi og forsyningsselskaber | Overvågning af procestilstand | Pålidelig tætning |
Angivelse af en prøvetagningsventil udelukkende baseret på rørstørrelse kan resultere i dårlig ydeevne. Ingeniører bør evaluere hele procesmiljøet.
Identificer, om ventilen vil håndtere vand, olie, gas, kemikalier, gylle, farmaceutiske materialer, fødevarer eller et andet medium. Kemisk kompatibilitet mellem procesvæsken og befugtede materialer er afgørende.
Ventilen skal være klassificeret passende til normalt driftstryk samt relevante trykvariationer. Højtryksprøvetagning kræver særlig opmærksomhed på indeslutning og forbindelsesintegritet.
Både ventilhuset og tætningsmaterialerne skal forblive egnede i hele driftstemperaturområdet. Temperaturcyklus kan også påvirke tætningsydelsen over tid.
Rustfrit stål er meget udbredt i krævende industrielle miljøer på grund af dets styrke og korrosionsbestandighed, mens specialiserede legeringer eller foringsmaterialer kan være passende til mere aggressive medier.
Dødvolumen refererer til områder, hvor procesmateriale kan forblive fanget. For stort dødvolumen kan forårsage prøvekontamination, restakkumulering eller forsinket respons under prøvetagning.
Tilslutningen skal passe til procesrør og opsamlingsudstyr. Fælles krav kan omfatte gevind, flange, svejsede, sanitære eller specialiserede forbindelser.
Manuelle ventiler kan være velegnede til lejlighedsvis prøveudtagning, mens automatiserede ventiler kan være fordelagtige, når prøvetagning skal gentages ofte eller integreres i et processtyringssystem.
Når prøveudtagningsresultaterne er inkonsistente, er selve ventilen muligvis ikke altid det eneste problem. Flere faktorer kan bidrage til dårlig præstation.
| Problem | Mulig årsag | Praktisk forbedring |
|---|---|---|
| Inkonsistente prøver | Dårlig prøveudtagningssted eller dødvolumen | Gennemgå ventilposition og prøveudtagningsprocedure |
| Ekstern lækage | Slidte tætninger eller forkert installation | Efterse tætningskomponenter og forbindelser |
| Svær betjening | Forkert ventilstørrelse eller aflejringer | Vælg et passende design og vedligeholdelsesinterval |
| Forurening | Resterende materiale i ventilhulrummet | Brug design med lavt dødvolumen eller rengøringsvenligt |
| For stort produkttab | Dårlig flowkontrol eller overdimensioneret udløb | Optimer ventil- og opsamlingskonfiguration |
Selv en prøvetagningsventil af høj kvalitet kan underperforme, når den er installeret forkert eller vedligeholdes inkonsekvent.
For kritiske applikationer er forebyggende vedligeholdelse generelt mere effektiv end at vente, indtil en prøveudtagningsventil begynder at lække eller bliver svær at betjene.
AVM Extraordinary Intelligent Control Equipment Co., Ltd.fokuserer på intelligent styreudstyr og industrielle ventilløsninger designet omkring praktiske proceskrav. For kunder, der vurderer prøvetagningsventilsystemer, er det vigtigste mål ikke blot at få en ventil, men at udvikle en pålidelig prøvetagningsløsning, der passer til det faktiske procesmiljø.
En professionel leverandør bør være i stand til at diskutere applikationsparametre som mediumkarakteristika, driftstryk, temperatur, tilslutningskrav, prøveudtagningsfrekvens, installationsforhold og automatiseringskrav, før en konfiguration anbefales.
Angivelse af disse parametre giver leverandøren mulighed for at vurdere kompatibilitet mere præcist og hjælper med at reducere risikoen for at vælge en ventil, der er uegnet til det faktiske driftsmiljø.
Hovedformålet er at tilvejebringe en kontrolleret og sikker metode til at indsamle en repræsentativ prøve fra et processystem og samtidig opretholde procesindeslutning.
Ja, prøveudtagningsventiler kan designes til krævende trykforhold. Ventilens trykklassificering, kropskonstruktion, tætninger, forbindelser, installation og prøveudtagningsprocedure skal dog alle være passende for de faktiske driftsforhold.
Almindelige materialer omfatter rustfrit stål og andre legeringer udvalgt i henhold til korrosionsbestandighed, temperatur, tryk, renhed og procesmediekrav. Tætningsmaterialer bør også kontrolleres for kemisk kompatibilitet og temperaturkompatibilitet.
Død volumen kan tilbageholde tidligere procesmateriale og potentielt kontaminere den næste prøve. Design med lavt dødvolumen kan derfor være værdifuldt, når prøvenøjagtighed og repeterbarhed er vigtig.
Ja. Visse prøveudtagningsventiler kan integreres med aktuatorer, kontrolsystemer, instrumentering og automatiseret prøveudtagningsudstyr. Automatisering kan forbedre repeterbarheden og reducere behovet for hyppige manuelle indgreb.
Der er ikke noget universelt vedligeholdelsesinterval. Den passende frekvens afhænger af driftstryk, temperatur, mediumkarakteristika, prøveudtagningsfrekvens, ventilkonstruktion og fabrikantens anbefalinger. Kritiske tjenester kan kræve hyppigere inspektion.
Ingeniører bør evaluere procesmediet, tryk, temperatur, ventilmaterialer, tætningsmaterialer, forbindelsestype, flowkrav, dødvolumen, prøveudtagningsmetode, installationsforhold, vedligeholdelseskrav, og om automatisering er påkrævet.
En prøveudtagningsventil kan være en relativt lille komponent i et stort processystem, men dens indflydelse på prøvenøjagtighed, processikkerhed, produkttab og driftseffektivitet kan være betydelig.
Det rigtige design hjælper operatører med at opnå repræsentative prøver uden unødigt at udsætte personale eller det omgivende miljø for procesmedier. Det kan også reducere kontaminering, forbedre repeterbarheden, forenkle vedligeholdelsen og understøtte automatiseret procesovervågning.
Af denne grund bør prøveudtagningsventilspecifikationen baseres på faktiske procesforhold frem for blot ventilstørrelse eller indkøbspris. Tryk, temperatur, medium kompatibilitet, tætningsydelse, dødvolumen, forbindelseskonfiguration, prøveudtagningsfrekvens og automatiseringskrav bør alle evalueres før installation.
Uanset om applikationen involverer kemisk behandling, farmaceutiske produkter, mad og drikkevarer, petrokemikalier, vandbehandling eller en anden industriel proces, kan et omhyggeligt konstrueret prøveudtagningssystem give langsigtet driftsværdi.
Hver proces har forskellige krav. Hvis du har brug for hjælp til at evaluere ventilmaterialer, forbindelseskonfigurationer, driftsforhold eller prøveudtagningskrav, kan teamet påAVM Extraordinary Intelligent Control Equipment Co., Ltd.kan diskutere din ansøgning og hjælpe med at udvikle en passende industriel kontrolløsning.
Kontakt osmed dine processpecifikationer og applikationskrav for at udforske en prøvetagningsventilløsning designet til pålidelig drift, kontrolleret prøveudtagning og langsigtet procesydelse.
