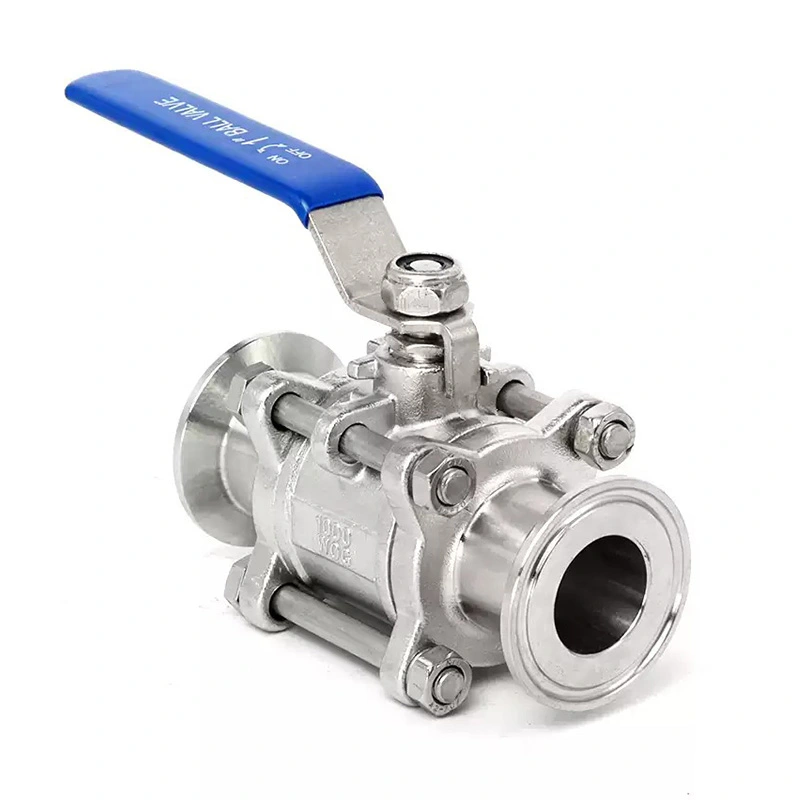

Den sanitære pneumatiske lige 3-delt kugleventil bruger en flowpassage med fuld boring for at opretholde effektiv medieoverførsel, mens præcisionspolerede produktkontaktflader hjælper med at reducere restretention og forenkler rengøring. Fremstillet af SUS304 eller SUS316L rustfrit stål, er det velegnet til hygiejniske applikationer inden for farmaceutisk, bioteknologi, fødevarer, drikkevarer, mejeriprodukter, kosmetik og finkemisk behandling.
Med pneumatisk kvart-dreje drift giver ventilen hurtig åbning og lukning for automatiserede processystemer og kan konfigureres til CIP- og SIP-operationer.

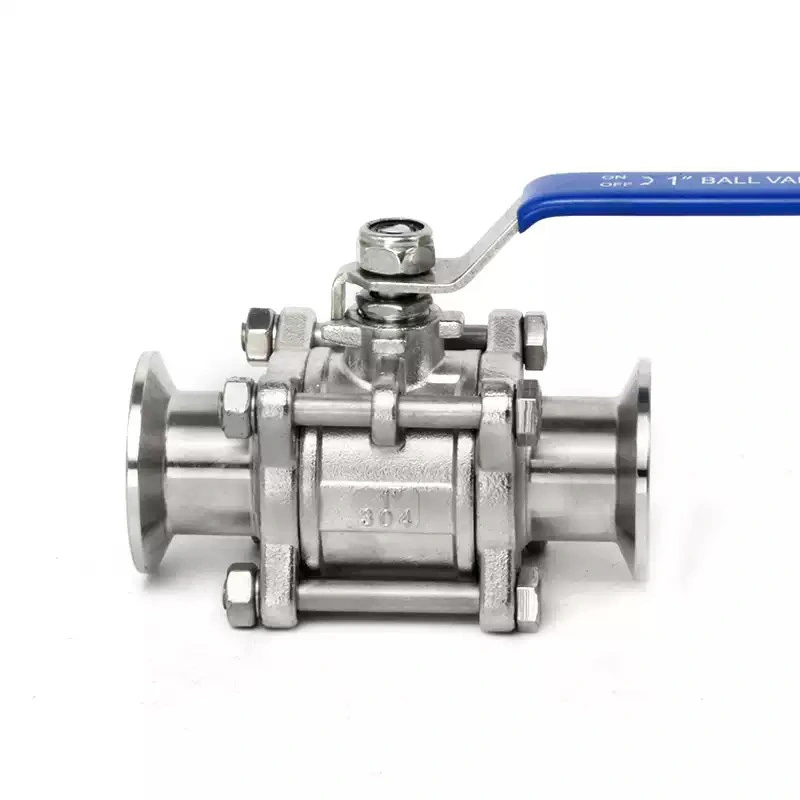

Den tredelte konstruktion gør det muligt at adskille den centrale ventilsektion og endeforbindelserne under vedligeholdelse. Dette giver lettere adgang til interne komponenter uden at udskifte hele ventilenheden.
Kuglen, ventilsæderne og tætningskomponenterne kan efterses og udskiftes efter behov. Dette gør ventilen velegnet til proceslinjer, hvor tætninger og sæder udsættes for gentagne betjenings-, rengørings- eller steriliseringscyklusser.
Når der opstår slid, kan vedligeholdelsespersonale servicere de interne komponenter i stedet for at udskifte hele rørledningsforbindelsen. Dette kan forenkle håndtering af reservedele og rutinemæssig ventilservice.
Kuglen med fuld boring giver en flowpassage, der svarer tæt til den tilsluttede rørledning, hvilket tillader procesmedier at passere gennem ventilen med begrænset begrænsning, når den er helt åben.
Den lige strømningsvej minimerer unødvendige ændringer i strømningsretningen og hjælper med at reducere tryktab over ventilen. Dette er nyttigt til væskeoverførselssystemer, hvor det er vigtigt at opretholde tilgængelig pumpekapacitet.
En lige gennemstrømningspassage kombineret med polerede fugtede overflader hjælper med at reducere områder, hvor procesmedier kan samle sig efter ventilen åbnes eller lukkes.
Den pneumatiske aktuator roterer kuglen 90 grader. Når kugleboringen er på linje med rørledningen, er ventilen åben. Drejning af kuglen 90 grader placerer den faste sektion på tværs af strømningsvejen og lukker ventilen.
Kvartalsdrift giver hurtig bevægelse mellem åben og lukket position, hvilket gør ventilen velegnet til automatiserede produktionssekvenser og hyppige processkift.
Selvom denne model er konfigureret til pneumatisk drift, kan AVM levere manuelle eller andre aktiveringskonfigurationer i henhold til systemkravene.
Kugle- og sædestrukturen er designet til at reducere det drejningsmoment, der kræves til drift, hvilket gør det muligt for den pneumatiske aktuator at give pålidelig bevægelse over gentagne cyklusser.
SUS304 og SUS316L rustfrit stål fås til ventilhuset og kuglen. SUS316L kan vælges til applikationer, der kræver større korrosionsbestandighed i krævende hygiejniske miljøer.
Standard overfladefinish er Ra ≤0,8 μm, med en valgfri Ra ≤0,4 μm finish til applikationer, der kræver en glattere indvendig overflade.
Den indvendige struktur er designet til at reducere døde zoner og produkttilbageholdelse, understøtter hygiejnisk drift og mere effektiv rengøring.
Den sanitære pneumatiske lige 3-delt kugleventil kan indbygges i CIP-rengørings- og SIP-steriliseringssystemer. De gældende rengørings- og steriliseringsbetingelser skal bekræftes i henhold til det valgte sæde og forseglingsmaterialer.
PTFE er tilgængelig til applikationer, der kræver kemisk resistens og stabil tætningsydelse under passende driftstemperaturer.
Silikone kan vælges til kompatible hygiejniske applikationer, hvor fleksibilitet og temperaturydelse er vigtig.
EPDM er velegnet til mange vandbaserede og generelle sanitære procesapplikationer og kan vælges i henhold til procesmediet og rengøringsforholdene.
FKM kan vælges til kompatible applikationer, der kræver modstand mod visse kemikalier og procesbetingelser ved højere temperaturer.
| Punkt | Specifikation |
| Produktnavn | Sanitær pneumatisk lige 3-delt kugleventil |
| Ventil type | Sanitær kugleventil med fuld boring |
| Mærke | AVM |
| Kropsmateriale | SUS304 / SUS316L |
| Kuglemateriale | SUS304 / SUS316L |
| Sæde materiale | PTFE, Silikone, EPDM, FKM |
| Operation | Pneumatisk; Manuel mulighed tilgængelig |
| Overfladefinish | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Valgfri |
| Arbejdstryk | 1,0-1,6 MPa |
| Driftstemperatur | -20°C til +150°C, afhængig af sædemateriale |
| Forbindelse | Tri-Clamp, stødsvejsning, gevind, flange |
| Forbindelsesstandarder | DIN, 3-A, SMS, BS, RJT, IDF |
| Rensning | CIP-kompatibel |
| Sterilisering | SIP-kompatibel |
Tri-Clamp-forbindelser tillader relativt hurtig installation og demontering og er velegnede til sanitære processystemer, der kræver regelmæssig inspektion eller vedligeholdelse.
Stumsvejsede forbindelser giver en permanent forbindelse med færre aftagelige samlinger og er velegnede til hygiejniske rørledningssystemer, hvor indvendig glathed er vigtig.
Gevindkonfigurationer giver en bekvem forbindelsesmulighed for kompatibelt procesudstyr og rørsystemer.
Flangeforbindelser kan bruges, hvor ventilen skal have forbindelse til kompatibelt udstyr eller rørsystemer ved hjælp af boltede forbindelser.

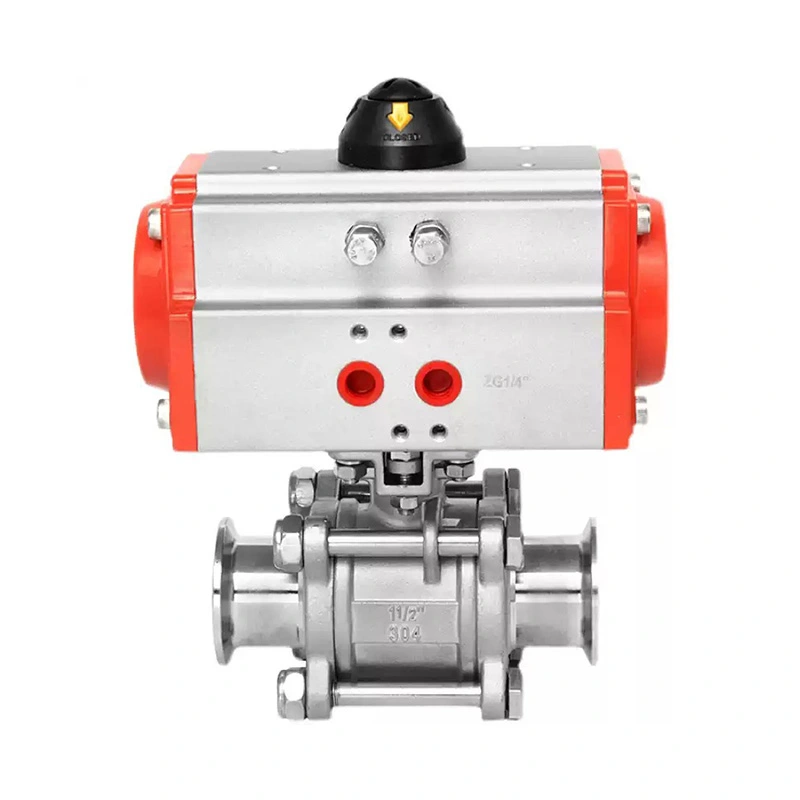

Den pneumatiske aktuator giver automatisk kvart-omdrejning og kan integreres i procesautomatiseringssystemer.
En magnetventil kan bruges til at styre aktuatorens lufttilførsel baseret på elektriske styresignaler fra anlæggets automatiseringssystem.
Tilbehør til positionsfeedback kan tilføjes, hvor PLC'en eller styresystemet har brug for bekræftelse af ventilens åbne eller lukkede tilstand.
En luftfilterregulator kan indbygges i det pneumatiske kredsløb for at hjælpe med at give passende konditioneret trykluft til stabil aktuatordrift.
Den sanitære pneumatiske lige 3-delt kugleventil kan bruges i farmaceutiske og biobehandlingssystemer til kompatible applikationer såsom renset vand, WFI, steril væskeoverførsel, vaccineproduktion, bioprocesudstyr og CIP/SIP-systemer.
Typiske anvendelser omfatter mælk, yoghurt, mejeriingredienser, saucer, spiselige olier og andre kompatible flydende fødevareforarbejdningssystemer, hvor hygiejnisk flowisolering er påkrævet.
Konfigurationen med fuld boring kan bruges i produktionslinjer for øl, sodavand, juice og andre drikkevarer, hvor effektiv væskeoverførsel og automatiseret slukning er påkrævet.
Ventilen er velegnet til kompatible produktionssystemer, der håndterer shampoo, lotion, creme og kosmetiske ingredienser, hvor rengøringsevne og proceskontrol er vigtige.
Til kompatible finkemikalier, højrent vand, laboratorie- og andre renhedsfølsomme applikationer giver den rustfri stålkonstruktion og den polerede strømningsvej kontrolleret væskehåndtering.
Hvis processen kræver hyppig inspektion eller udskiftning af ventilsæder og tætninger, giver den tredelte konstruktion lettere adgang til de indvendige komponenter.
Bekræft procesvæsken eller gassen, før du vælger SUS304 eller SUS316L og det passende sæde- og tætningsmateriale.
Standard arbejdstrykområdet er 1,0–1,6 MPa, mens driftstemperaturen kan nå -20°C til +150°C afhængigt af det valgte sædemateriale.
Ra ≤0,8 μm er standardfinishen. Anvendelser med strengere overfladekrav kan specificere den valgfri Ra ≤0,4 μm finish.
Bekræft den nødvendige tilslutning og gældende standard før bestilling, især ved udskiftning af en eksisterende sanitetsventil.
For automatiserede systemer skal du bekræfte den pneumatiske aktuatorkonfiguration og om magnetventiler, positionsfeedback eller andet kontroltilbehør er påkrævet.
Standardproduktionstiden er 2-4 uger, afhængigt af ordremængde, specifikationer og materialetilgængelighed. Hasteordrer skal bekræftes med AVM før køb.
Standard betalingsbetingelser er 30% depositum med de resterende 70% betalt før forsendelse med T/T eller L/C. Ordrer af mindre værdi kan kræve fuld betaling før produktion.
Ventilerne er forsvarligt pakket i passende papir- og trækasser for at reducere risikoen for skader under håndtering og international transport.
Den største fordel er tilgængelighed ved vedligeholdelse. Den tredelte krop gør det muligt at adskille den centrale ventilsektion, så interne komponenter kan inspiceres eller udskiftes mere bekvemt.
Et 3-delt design giver større adgang til indvendige komponenter til vedligeholdelse, mens et 2-delt design generelt giver en enklere og mere kompakt kropskonstruktion.
Ja. Ventilen bruger et kugledesign med fuld boring for at give en relativt ubegrænset flowpassage og reducere tryktab, når den er helt åben.
Ja. Sanitetskonstruktionen understøtter integration i CIP- og SIP-processer. Faktiske rengørings- og steriliseringsparametre bør bekræftes baseret på de valgte sæde- og tætningsmaterialer.
Ventilhuset og kuglen fås i SUS304 eller SUS316L rustfrit stål med PTFE, Silikone, EPDM og FKM tætningsmuligheder.
Det specificerede arbejdstryk er 1,0–1,6 MPa. Den nøjagtige trykklassificering skal bekræftes i henhold til den valgte størrelse og konfiguration.
Det specificerede område er -20°C til +150°C, afhængigt af det valgte sædemateriale.
Ja. Den pneumatiske konfiguration understøtter automatiseret drift og kan udstyres med kompatibelt kontrol- og positionsfeedback-tilbehør.
Til hygiejniske processystemer, hvor intern tilgængelighed, fuld-gennemstrømning og pneumatisk afspærring er nøglekrav, giver AVM Sanitary Pneumatic Straight 3-Piece Ball Valve en praktisk ventilkonfiguration til krævende sanitære applikationer.
Giv AVM din ventilstørrelse, procesmedium, tryk, temperatur, tilslutningsstandard, krav til overfladefinish og krav til pneumatisk kontrol for at bestemme den passende konfiguration.
