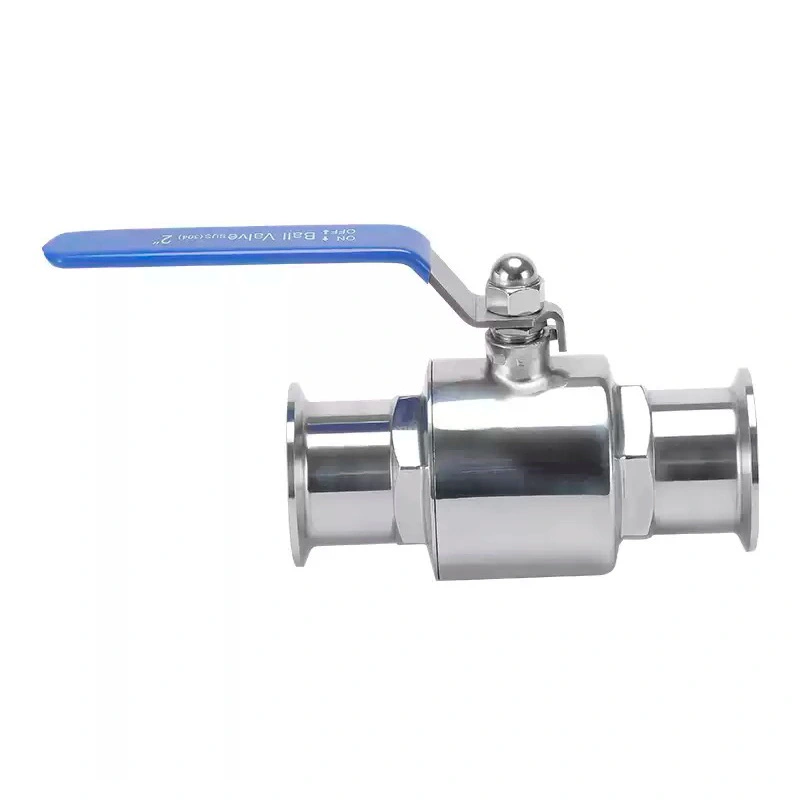

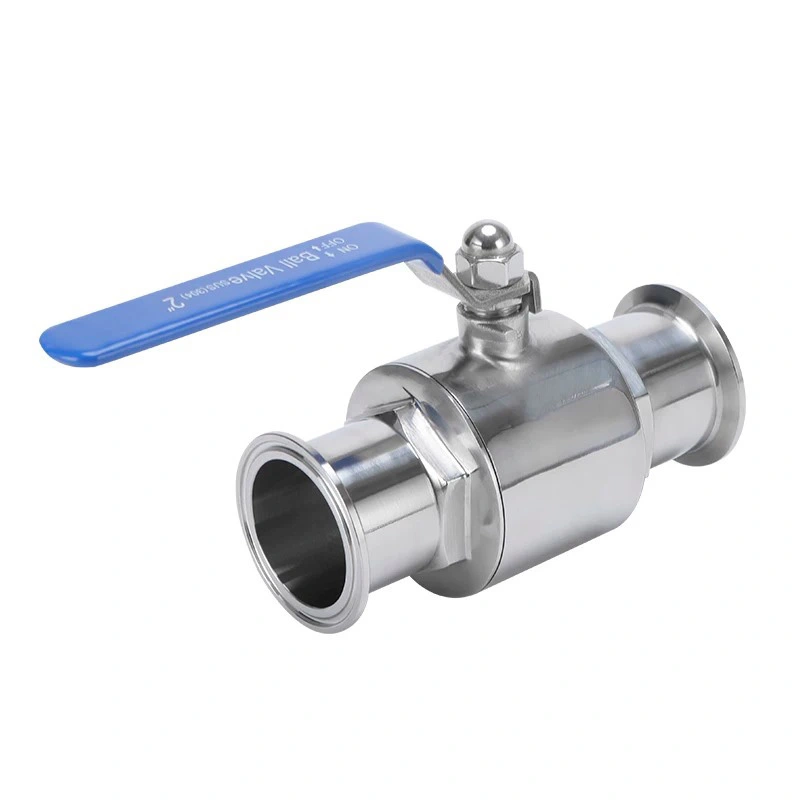

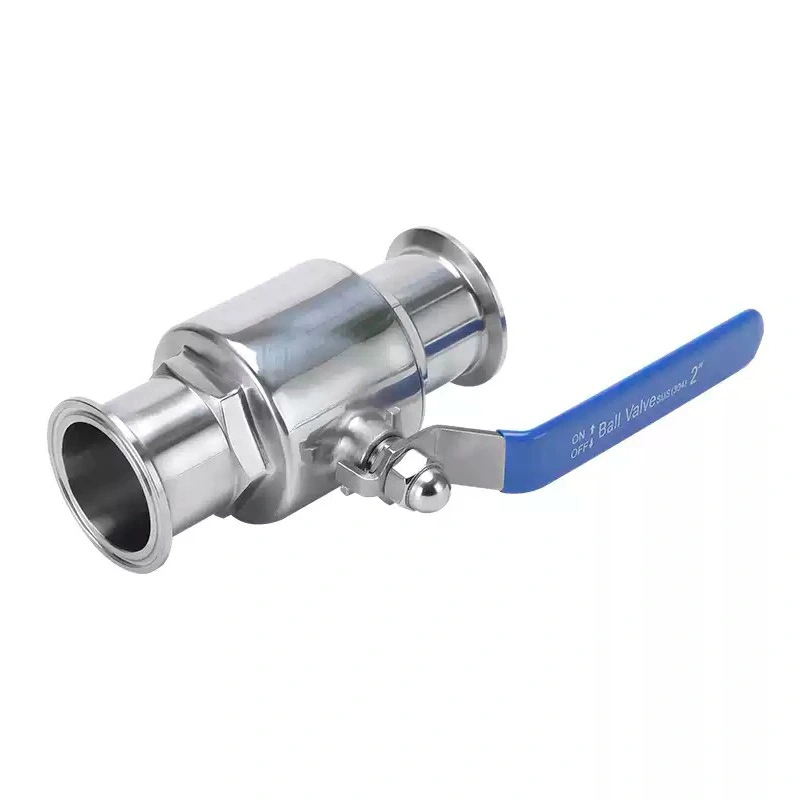

Sanitær manuel pneumatisk fuldboret 2-delt kugleventil

Dens todelte rustfri stålkrop fås i SUS304 eller SUS316L, med sanitære polerede fugtede overflader og PTFE-baserede tætningsmuligheder. Kuglen med fuld port holder den indre flowpassage tæt på rørledningens diameter, reducerer strømningsbegrænsning og turbulens under kontinuerlig væskeoverførsel. Den sanitære manual pneumatisk fuld boring 2-delt kugleventil kan leveres med manuel håndtag eller pneumatisk aktuator og er velegnet til mad & drikkevarer, mejeriprodukter, farmaceutiske produkter, bioteknologi, kosmetik og finkemisk behandling.

Full-Bore-design til effektiv medieoverførsel

1. Ubegrænset flowpassage

Kuglen med fuld port bruger en boring designet til at give en stor flowpassage gennem ventilen. Når helt åben, boringen flugter med rørledningen, hvilket tillader procesmedier at passere med minimal forhindring.

Dette gør ventilen særligt velegnet til systemer, hvor opretholdelse af flowkapacitet er vigtigere end at bruge en spjældventil.

2. Lavere tryktab

Fordi den åbne kuglepassage ikke indsnævrer strømningsvejen væsentligt, kan ventilen reducere tryktabet sammenlignet med ventildesign med begrænset port.

Dette kan være værdifuldt for overførselsledninger, sanitære forsyningssystemer og procesudstyr, hvor vedligeholdelse er tilgængelig pumpetrykket er vigtigt.

3. Reduceret turbulens og produktretention

Den lige gennemstrømningsvej hjælper med at minimere unødvendige ændringer i strømningsretningen. Kombineret med poleret indvendig overflader, understøtter dette renere medieoverførsel og reducerer områder, hvor produktrester kan forblive.

Todelt konstruktion til praktisk vedligeholdelse

1. Kompakt rustfrit stålhus

Den sanitære manuelle pneumatiske 2-delt kugleventil med fuld boring bruger en todelt krop i rustfrit stål, der indeholder kugle, frempind, sæder og tætningsenhed. Denne konstruktion giver en kompakt løsning til sanitære rørledninger installation.

2. SUS304 eller SUS316L materialevalg

SUS304 giver en omkostningseffektiv mulighed i rustfrit stål til kompatible sanitære applikationer, mens SUS316L er bedre velegnet til krævende produktkontaktmiljøer, der kræver højere korrosionsbestandighed.

3. Tilgængelige interne komponenter

Den todelte struktur giver vedligeholdelsespersonale adgang til de indvendige tætningskomponenter ved inspektion eller udskiftning er påkrævet, hvilket hjælper med at forenkle servicearbejdet.

4. Flere sanitære forbindelser

Ventilen kan leveres med Tri-Clamp-, Butt Weld-, Gevind- eller Flangeforbindelser for at matche forskellige sanitære installationer design af rørledninger.

Tilgængelige standarder inkluderer DIN, ISO, SMS, IDF, 3-A, RJT og ASME BPE.

90° drift for hurtig sluk

1. Quarter-Turn Ball Movement

Ventilen fungerer ved at dreje kuglen 90°. Når boringen flugter med rørledningen, er ventilen åben; efter en 90° rotation blokerer kuglens massive sektion for flowpassagen.

Dette enkle betjeningsprincip giver hurtig skift mellem åben og lukket position.

2. Manuel betjening

Et manuelt håndtag giver direkte lokal kontrol til systemer, hvor automatiseret aktivering er unødvendig, eller hvor operatører kræver en simpel mekanisk tilsidesættelse.

3. Pneumatisk drift

En pneumatisk aktuator konverterer trykluft til kvart-omdrejninger, hvilket giver hurtigere og mere gentagelig drift for automatiserede produktionslinjer.

4. Dobbeltvirkende eller fjeder-retur muligheder

AVM kan konfigurere ventilen med dobbeltvirkende eller fjeder-retur pneumatiske aktuatorer, så købere kan vælge en driftstilstand baseret på deres kontrolstrategi og krav til fejlposition.

Hygiejnisk overfladedesign

1. Polerede indvendige overflader

Standard indvendig overfladefinish er Ra ≤0,8 μm, med en valgfri Ra ≤0,4 μm finish til applikationer, der kræver en højere niveau af overfladeglathed.

2. Minimeret Dead Space

Den sanitære konstruktion er designet til at reducere unødvendige indvendige rum, der kunne tilbageholde produktrester eller rensevæsker.

Dette er især vigtigt for applikationer, der involverer hyppige produktskift eller strenge hygiejnekrav.

3. CIP- og SIP-kompatibilitet

Ventilen kan indbygges i CIP- og SIP-systemer, hvilket muliggør rengøring og steriliseringsprocedurer udføres uden rutinemæssigt at fjerne ventilen fra rørledningen.

Forseglingsydelse ved gentagen drift

1. PTFE kuglesæder

PTFE-sæder giver den primære tætningsgrænseflade omkring kuglen og er designet til pålidelig afbrydelse under gentagne åbnings- og lukkecyklusser.

2. Flere forseglingsmuligheder

Afhængigt af proceskrav kan AVM levere PTFE-, EPDM- og silikoneforseglingsmuligheder.

Den passende tætning skal vælges i henhold til procesmediet, temperatur, rengøringskemikalier og krav til sterilisering.

3. Bobletæt Sluk

Kugle-og-sæde-konfigurationen er designet til at give tæt afspærring, når ventilen er helt lukket, hvilket hjælper med at forhindre uønsket procesmedielækage mellem driftscyklusser.

Tekniske specifikationer

Manuelle ventildimensioner

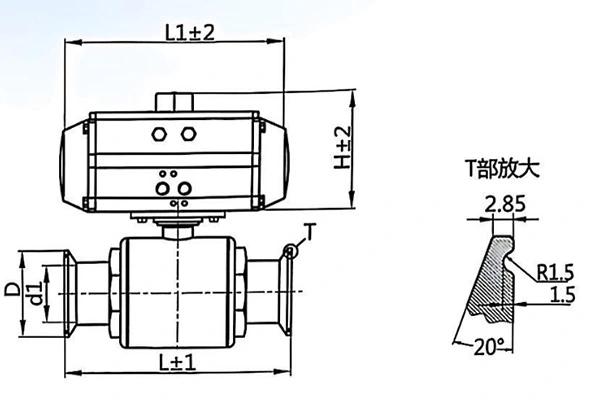

Pneumatiske ventildimensioner

Automatiseringsmuligheder for proceslinjer

1. Magnetventil

En magnetventil kan styre den pneumatiske lufttilførsel, så kugleventilen reagerer på elektriske signaler fra et automatiseret kontrolsystem.

2. Grænseafbryderboks

Endeafbryderboksen giver åben/lukket positionsfeedback, og hjælper operatører eller PLC-systemer med at bekræfte det faktiske ventilstatus.

3. Positioner

En positioner kan vælges til applikationer, der kræver mere kontrolleret aktuatorpositionering og procesovervågning.

4. Luftfilterregulator

En luftfilterregulator hjælper med at give renere og passende reguleret trykluft til den pneumatiske aktuator, understøtter stabil drift.

5. Manuel tilsidesættelse

En manuel tilsidesættelse giver en yderligere driftsmetode, hvor lokal ventildrift er påkrævet under idriftsættelse, vedligeholdelse eller afbrydelse af kontrolsystemet.

Ansøgninger

1. Farmaceutisk og biofarmaceutisk behandling

Ventilen kan bruges i kompatible hygiejniske applikationer såsom renset vandsystemer, WFI-systemer, steril væske overførsel, bufferforberedelse, bioreaktorsystemer og CIP/SIP-slids.

For GMP-relaterede installationer bør den endelige ventilkonfiguration vælges i henhold til projektets gældende hygiejniske og lovmæssige krav.

2. Bioteknologi

Anvendelser omfatter cellekultur, fermentering, biofarmaceutisk forarbejdning, sterile processkinner og proces-væske distribution.

Designet med fuld boring er særligt nyttigt, hvor effektiv overførsel af procesvæsker er påkrævet.

3. Mad og drikke

Ventilen kan installeres i mejeriprodukter, mælk, juice, drikkevarer, bryggerier og fødevareingrediensoverførselssystemer, hvor hygiejnisk afspærring og lav strømningsmodstand er påkrævet.

4. Kosmetisk produktion

Egnede anvendelser omfatter lotion, shampoo, creme og andre kompatible kosmetiske væskeoverførselssystemer.

5. Finkemisk forarbejdning

Til kompatible applikationer med høj renhed og finkemikalier giver ventilen rustfri stålkonstruktion, tæt afspærring og fleksible tilslutningsmuligheder.

Hvad købere bør overveje, inden de bestiller

1. Flowkapacitet

Hvis processen kræver højt flow med minimalt tryktab, er konfigurationen med fuld boring et vigtigt valg faktor.

2. Ventilmateriale

Vælg SUS304 eller SUS316L i henhold til procesmediet, korrosionsforhold, rengøringskemikalier og krav til produktkontakt.

3. Sædemateriale

PTFE, EPDM eller Silikone bør vælges baseret på den faktiske procestemperatur, medium, CIP-kemikalier og SIP forhold.

4. Driftsmetode

Vælg manuel betjening til lokal styring eller pneumatisk betjening, når hurtig, gentagelig og automatiseret skift er påkrævet.

5. Tilslutning og standard

Bekræft den nødvendige Tri-Clamp, svejsede, gevindskårne eller flangeforbindelse sammen med den relevante DIN, ISO, SMS, IDF, 3-A, RJT eller ASME BPE standard.

6. Automatiseringstilbehør

For automatiserede ledninger skal du angive, om magnetventiler, positionsfeedback, positionere, luftfilterregulatorer, NAMUR tilbehør eller manuelle tilsidesættelser er påkrævet.

Hvorfor vælge AVM fuldboret 2-delt kugleventil?

1. Prioriterer floweffektivitet

Designet med fuld boring gør denne ventil særligt velegnet til købere, der bekymrer sig om tryktab og vedligeholdelse effektiv proces-medieoverførsel.

2. Kombinerer manuel og pneumatisk fleksibilitet

Én ventilplatform kan konfigureres til enkel manuel betjening eller automatiseret pneumatisk styring, hvilket tillader udstyr til at tilpasse sig forskellige produktionsmiljøer.

3. Praktisk todelt vedligeholdelse

Den todelte krop giver en ligetil konstruktion til inspektion og vedligeholdelse af indvendig tætning komponenter.

4. Bygget til hygiejnisk behandling

Polerede fugtede overflader, minimeret dødrum, sanitære forbindelser og CIP/SIP-kompatibilitet gør ventilen velegnet til applikationer, hvor rengøringsvenlighed er en indkøbsprioritet.

Ofte stillede spørgsmål

1. Hvad er en fuldboret sanitær kugleventil?

En kugleventil med fuld boring har en kuglepassage designet til at matche rørledningens indvendige diameter. Hvornår helt åben giver den en relativt ubegrænset strømningsvej, der hjælper med at reducere tryktab og turbulens.

2. Hvorfor vælge en todelt kugleventil?

Den todelte konstruktion giver et kompakt ventilhus og praktisk adgang til indvendige komponenter til inspektion og vedligeholdelse.

3. Findes AVM-ventilen med både manuel og pneumatisk betjening?

Ja. AVM tilbyder manuel håndtagsbetjening samt pneumatiske konfigurationer med dobbeltvirkende eller fjederretur aktuatorer.

4. Hvad er det maksimale arbejdstryk?

Det specificerede maksimale arbejdstryk er 10 bar. Faktisk trykevne skal bekræftes i henhold til valgt størrelse, materiale, sæde og driftsforhold.

5. Hvilken temperatur kan ventilen klare?

Det specificerede driftsområde er -20°C til +150°C, afhængigt af det valgte sæde og tætningsmaterialer.

6. Kan ventilen bruges med CIP og SIP?

Ja. Sanitærkonstruktionen er designet til integration i CIP og SIP rengøringssystemer. Den faktiske steriliseringsbetingelser skal bekræftes i henhold til de valgte tætningsmaterialer.

7. Hvilken overfladefinish er tilgængelig?

Standard overfladefinish er Ra ≤0,8 μm, med en valgfri Ra ≤0,4 μm finish til applikationer, der kræver en glattere indre overflade.

8. Hvilke industrier bruger denne ventil?

Typiske anvendelser omfatter farmaceutiske produkter, bioteknologi, fødevarer, drikkevarer, mejeriprodukter, bryggerier, kosmetik og kompatible fin kemisk forarbejdning.

Leveringstid og emballage

1. Standardproduktionstid

Standardproduktionstiden er 2-4 uger, afhængigt af ordremængde, ventilkonfiguration, specifikationer og materiale tilgængelighed. Købere med presserende krav bør bekræfte den tidligst tilgængelige produktionsplan med AVM.

2. Betalingsbetingelser

Standard betalingsbetingelser er 30% depositum med de resterende 70% betalt før forsendelse med T/T eller L/C. For små værdier ordrer, kan fuld betaling kræves før produktion.

3. Eksportemballage

Ventilerne er forsvarligt pakket med passende papir- og trækasser for at beskytte udstyret under international transport og reducere risikoen for skader før levering.

Anmod om en AVM kugleventilløsning med fuld boring

Hvis din proces kræver høj flowkapacitet, lavt tryktab, hurtig slukning og hygiejnisk konstruktion, kan AVM Sanitær manuel pneumatisk fuldboret 2-delt kugleventil giver en fleksibel løsning til både manuelt betjent og automatiserede sanitære rørledninger.

Giv AVM din ventilstørrelse, procesmedium, arbejdstryk, driftstemperatur, tilslutningsstandard, sæde materiale og driftsmetode for at vælge den passende konfiguration til din applikation.
