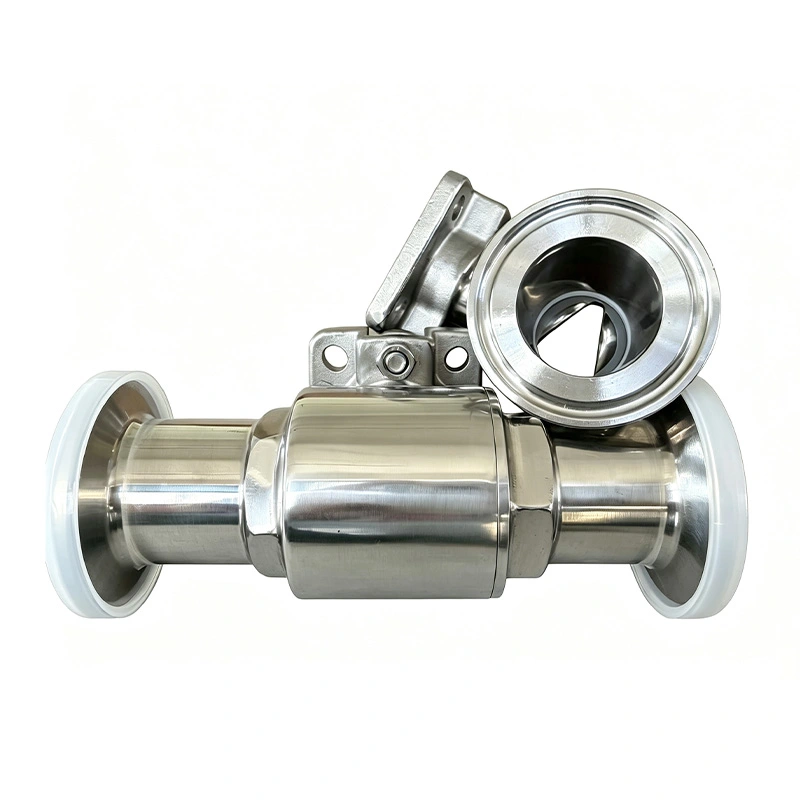

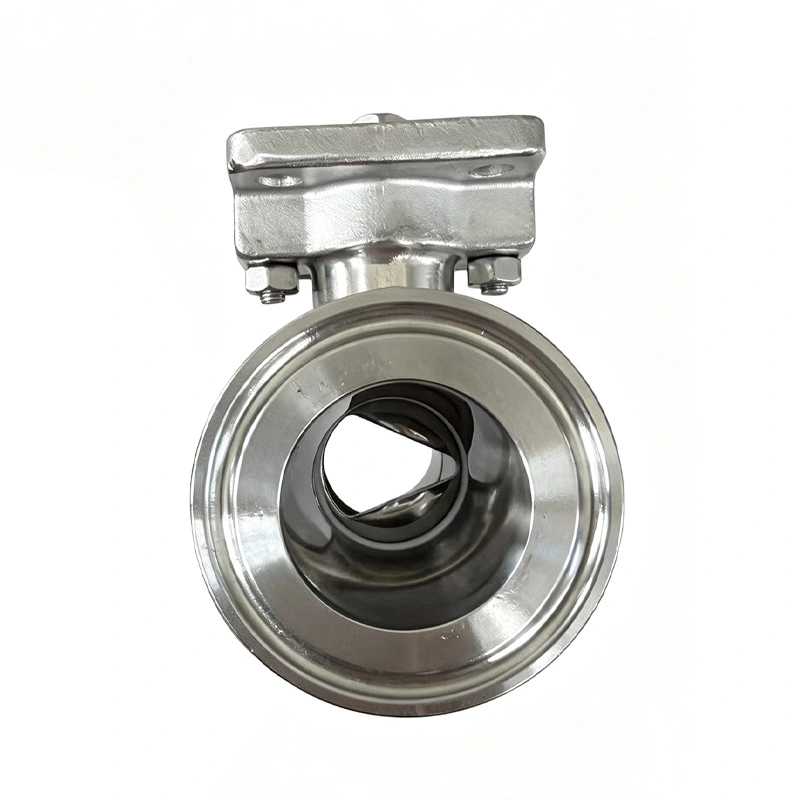

I modsætning til en konventionel kugleventil med fuld port, som hovedsageligt bruges til on/off isolering, er V-port konfigurationen beregnet til manuel flowregulering og procesjustering. AVM leverer Sanitær Manual 30° 45° 60° V-Port Ball Ventil, der gør det muligt for købere at vælge kugleåbningen i henhold til den nødvendige kontrolfølsomhed og flowkapacitet.
Fremstillet af SS304 eller SS316L rustfrit stål, ventilen har polerede fugtede overflader og sanitære tilslutningsmuligheder. Det er velegnet til farmaceutiske produkter, bioteknologi, mad og drikkevarer, mejeriprodukter, kosmetik og fine kemiske processystemer, hvor kontrolleret flow og hygiejnisk konstruktion begge er vigtige.
30° V-porten giver en mindre indledende flowåbning, hvilket giver operatører bedre kontrol ved lavere flowhastigheder.
Den er velegnet, når gradvis flowjustering er vigtigere end maksimal flowkapacitet, såsom ingrediensdosering, bufferforberedelse og kemisk injektion.
45° V-porten giver en mellemting mellem kontrolfølsomhed og flowkapacitet.
Det kan vælges til generel processtyring, hvor systemet kræver rimelig nøjagtig justering på tværs af en bredere driftsområde uden at prioritere hverken meget lav-flow-kontrol eller maksimal gennemstrømning.
Den større 60° åbning giver et større flowareal og højere potentiel flowkapacitet.
Det er bedre egnet til applikationer som tankudledning, procesvæskeoverførsel, forsyningsledninger og andre systemer hvor højere flow er en prioritet.
Vælg 30° V-porten, når processen kræver gradvis justering og præcis kontrol ved relativt lave flowhastigheder.
Typiske anvendelser omfatter dosering af farmaceutiske ingredienser, laboratoriesystemer, bufferforberedelse og CIP kemisk dosering.
Vælg 45° V-porten til generel hygiejnisk procesregulering, hvor både kontrolydelse og flowkapacitet er vigtigt.
Denne konfiguration kan bruges i fødevarer og drikkevarer, bioteknologi, farmaceutiske og kompatible kemikalier processer.
Vælg 60° V-porten, når processen kræver en større flowpassage og højere flowkapacitet.
Typiske anvendelser omfatter tankudløbskontrol, overførselsrørledninger, forsyningstjenester og procesvæske distribution.
| V-Port bold | Flow Ckarakteristisk | Kontrolnøjagtighed | Relativ flowkapacitet | Typiske applikationer |
| 30° V-port | Fin flowregulering | Højest | Lav | Præcis dosering, farmaceutiske processer, CIP kemisk dosering |
| 45° V-port | Balanceret regulering | Høj | Medium | Mad & drikke, bioteknologi, generel proceskontrol |
| 60° V-port | Højere flowkapacitet | Moderat | Høj | Tanktømning, overførselsledninger, forsyningstjenester |
Den faktiske flowkarakteristik og Cv-værdi afhænger af ventilstørrelse, trykforskel, mediumegenskaber og komplet ventilkonfiguration. Købere bør derfor vælge V-portvinklen sammen med den nødvendige flowhastighed og driftsforhold frem for at vælge vinklen alene.
Det manuelle håndtag giver operatørerne mulighed for at justere ventilåbningen direkte i overensstemmelse med det nødvendige procesflow.
Dette giver en enkel løsning til proceslinjer, der ikke kræver PLC-styret automatisk modulering.
I modsætning til en konventionel on/off kugleventil kan Sanitary Manual 30° 45° 60° V-Port kugleventil placeres mellem helt lukkede og helt åbne tilstande for at regulere flowet.
Operatøren kan vælge en mellemåbning i henhold til proceskravene.
Den kvartsvingede kuglestruktur giver en ligetil betjeningsmekanisme uden kompliceret kontrol komponenter, hvilket gør den velegnet til manuelt styret procesudstyr.
AVM giver SS304 og SS316L konfigurationer. SS316L kan vælges til krævende produktkontaktapplikationer, hvor forbedret korrosionsbestandighed er påkrævet.
Standard overfladefinish er Ra ≤0,8 μm, med en valgfri Ra ≤0,4 μm finish til applikationer, der kræver en glattere indre overflade.
En glattere overflade kan hjælpe med at reducere produktets vedhæftning og lette rengøringen.
Den sanitære interne konfiguration er designet til at reducere unødvendige rum, hvor procesrester kan samle sig.
Dette er især relevant for applikationer, der involverer hyppige produktskift eller strenge rengøringsprocedurer.
Den sanitære manual 30° 45° 60° V-Port kugleventil kan integreres i passende CIP-systemer, hvilket muliggør processen ledning, der skal renses uden rutinemæssig ventilfjernelse.
Til SIP-applikationer skal de valgte sæde- og tætningsmaterialer verificeres i forhold til den faktiske sterilisering temperatur og varighed.
PTFE er velegnet til mange sanitære procesapplikationer, der kræver kemisk resistens og pålidelig tætning ydeevne.
RPTFE kan vælges, hvor der kræves forbedrede mekaniske egenskaber sammenlignet med standard PTFE, med forbehold for proceskompatibilitet.
PEEK fås som valgfrit sædemateriale til applikationer, der kræver højere mekanisk og temperatur ydeevne. De faktiske driftsbetingelser skal bekræftes før valg.
Tri-Clamp-forbindelser muliggør bekvem installation og fjernelse og er almindeligt anvendt i sanitære behandlingssystemer.
Stumsvejsede forbindelser giver en permanent forbindelse velegnet til hygiejniske rørsystemer, hvor aftagelige samlinger skal minimeres.
Disse sanitære tilslutningsstandarder gør det muligt at matche ventilen med forskellige internationale procesrør konfigurationer.
Købere bør angive den eksisterende rørstandard, størrelse og tilslutningsdimensioner, når de udskifter en eksisterende ventil til undgå installationsinkompatibilitet.
| Punkt | Specifikation |
| Produkt | Sanitetsmanual 30° 45° 60° V-Port kugleventil |
| Mærke | AVM |
| Ventilkonfiguration | 2-delt kugleventil |
| Bold muligheder | 30° V-Port / 45° V-Port / 60° V-Port |
| Kropsmateriale | SS304 / SS316L |
| Sæde materiale | PTFE / RPTFE / PEEK |
| Operation | Manuelt håndtag |
| Valgfri betjening | Pneumatisk / elektrisk aktuator |
| Overfladefinish | Ra ≤0,8 μm Standard |
| Valgfri overfladefinish | Ra ≤0,4 μm |
| Forbindelse | Tri-Clamp / Butt Weld / SMS / DIN / RJT / IDF |
| Hovedapplikationer | Farmaceutisk, bioteknologi, mad og drikkevarer, mejeri, kosmetik, finkemikalier |
30° og 45° V-port konfigurationerne kan bruges til kompatible farmaceutiske processer, der kræver kontrollerede tilsætning eller justering af procesvæsker.
Typiske anvendelser omfatter ingrediensdosering, bufferfremstilling og proces-væskeregulering.
Ventilen kan bruges i kompatibelt bioprocesudstyr, hvor manuel flowjustering er nødvendig for processen væsker og støttesystemer.
45° V-porten er velegnet til generel flowjustering i fødevare- og drikkevareforarbejdning, især hvor operatører behov for at regulere produktoverførslen manuelt.
Den sanitære konstruktion og polerede indvendige overflader gør ventilen velegnet til kompatibel mejeriforarbejdning systemer, der kræver kontrolleret produktflow.
Ventilen kan bruges til kontrolleret overførsel af kompatible kosmetiske væsker såsom cremer, lotioner og væsker ingredienser.
For kompatible finkemikalier skal det passende ventilhus og sædemateriale vælges i henhold til til det kemiske medium og driftstemperatur.
Den nødvendige flowhastighed er en af de vigtigste faktorer, når du vælger en V-port vinkel. Højere påkrævet flow kapacitet kan favorisere en 60°-konfiguration, mens lav-flow-kontrol kan favorisere 30°.
Hvis små ændringer i håndtagets position skal producere gradvise flowændringer, kan en mindre V-port vinkel være mere passende.
Angiv det nøjagtige procesmedium, så rustfri stålkvalitet og sædemateriale kan evalueres for kompatibilitet.
Trykforskellen over ventilen påvirker direkte den faktiske flowadfærd og bør overvejes hvornår bestemmelse af den nødvendige ventilstørrelse og V-portkonfiguration.
Bekræft de påkrævede CIP- og rengøringsbetingelser, før du vælger sædemateriale, især hvis det er aggressivt rengøringskemikalier eller forhøjede temperaturer er involveret.
Bekræft, om proceslinjen bruger Tri-Clamp, Butt Weld, SMS, DIN, RJT eller IDF-forbindelser før bestilling.
Vælg 30°, når det primære krav er præcis lavstrømsregulering, dosering eller gradvis procesjustering.
Vælg 45°, når applikationen kræver en praktisk balance mellem flowregulering og flowkapacitet.
Vælg 60°, når højere flowkapacitet er vigtigere end maksimal lavflowfølsomhed.
Til farmaceutiske og bioteknologiske anvendelser er 30° og 45° konfigurationer generelt mere velegnede, når præcis regulering er påkrævet. Til applikationer med højere flow kan 60°-konfigurationen give en større strømningsåbning.
En V-port kugleventil bruges til at regulere procesflowet ved at placere en V-formet åbning mellem helt lukket og helt åbne stillinger. Det giver mere praktisk flowjustering end en konventionel fuld-port on/off kugleventil.
Den primære forskel er størrelsen af den V-formede åbning. 30° giver finere lav-flow kontrol, 45° balancerer kontrol og kapacitet, og 60° giver større flowkapacitet.
Ja. Ventilen bruger sanitær rustfri stålkonstruktion, polerede fugtede overflader og sanitære tilslutningsmuligheder for kompatible hygiejniske behandlingssystemer.
En 30° V-port er generelt den foretrukne mulighed, når præcis lav-flow justering og gradvis regulering er de vigtigste krav.
Blandt de tre konfigurationer giver 60° V-porten den største åbning og vælges generelt, når den er højere flowkapacitet er påkrævet.
Standardproduktet beskrevet her bruger et manuelt håndtag. Pneumatisk eller elektrisk aktivering kan også overvejes hvor automatiseret flowstyring er påkrævet.
Standard overfladefinish er Ra ≤0,8 μm, med Ra ≤0,4 μm tilgængelig som ekstraudstyr.
Angiv rørledningsstørrelse, procesmedium, påkrævet flowhastighed, indløbs- og udløbstryk, driftstemperatur, tilslutningsstandard, rengøringsforhold og foretrukken V-port vinkel. Disse parametre tillader den passende ventil konfiguration skal bestemmes.
Standardproduktionstiden er 2-4 uger, afhængig af ordremængde, specifikationer og materiale tilgængelighed. Hasteordrer skal bekræftes med AVM på forhånd.
Standard betalingsbetingelser er 30% depositum med de resterende 70% betalt før forsendelse med T/T eller L/C. Ordrer med mindre værdi kan kræve fuld betaling før produktion.
Ventilerne er forsvarligt pakket i passende papir- og trækasser til international transport, hvilket hjælper med at beskytte ventilhuset, håndtaget og forbindelsesfladerne under forsendelsen.
AVM Sanitary Manual 30° 45° 60° V-Port kugleventil giver tre flowkontrolkonfigurationer til forskellige proceskrav: 30° for finere justering af lavt flow, 45° for balanceret kontrol og 60° for højere flowkapacitet.
Når du anmoder om et tilbud, skal du angive ventilstørrelse, påkrævet flowhastighed, procesmedium, trykforskel, driftstemperatur, V-port vinkel, sædemateriale og tilslutningsstandard, så ventilen kan konfigureres iht til de faktiske procesforhold.
