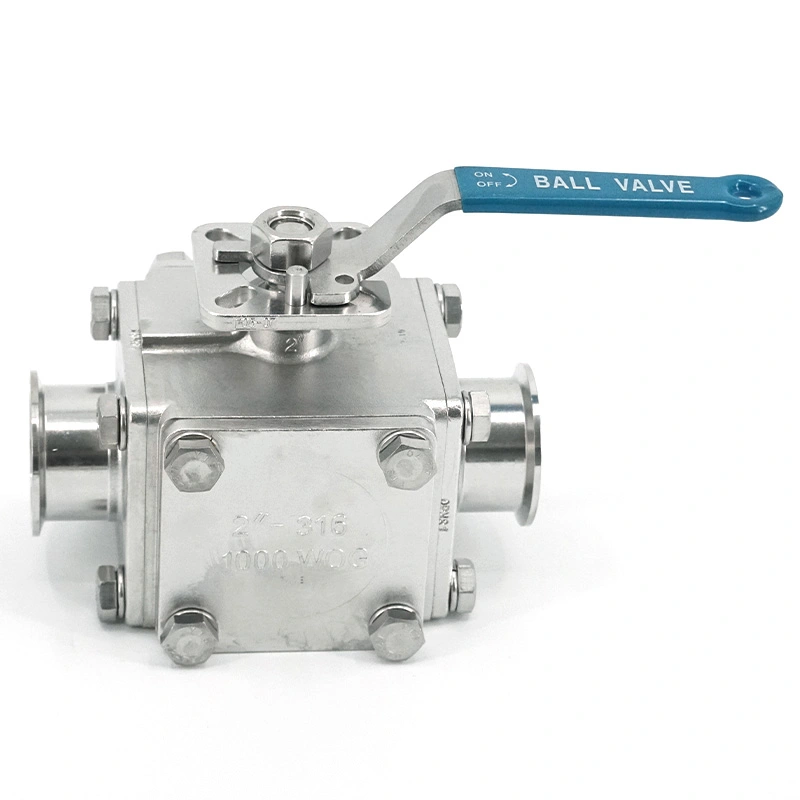

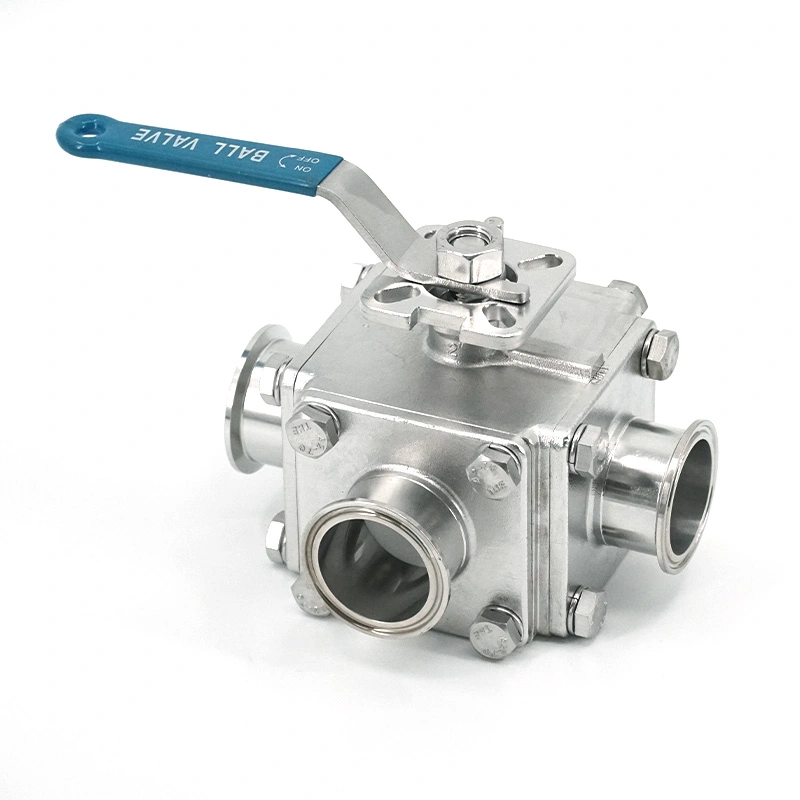

Sanitær pneumatisk firkantet tre-vejs kugleventil

Tilgængelig med L-Port og T-Port kuglekonfigurationer, kan den sanitære pneumatiske firkantede tre-vejs kugleventil imødekomme forskellige flow-rutekrav. Den rustfri stålkrop, polerede fugtede overflader, kavitets-minimeret sædestruktur og pneumatisk kvart-drejning gør den velegnet til farmaceutiske, bioteknologi, fødevarer, drikkevarer, mejeriprodukter, kosmetik og andre hygiejniske behandlingssystemer.

Flowportkonfigurationer

1. L-Port Flow

L-Port-kuglen forbinder to porte, mens den isolerer den tredje port. Det er velegnet, når én processtrøm skal være skiftes mellem to forskellige rørledninger, såsom valg mellem to tanke, overførselsruter eller procesudløb.

2. T-Port Flow

T-Port-kuglen giver mere fleksibel kommunikation mellem de tre ventilporte. Afhængigt af boldpositionen, forskellige rørledninger kan forbindes eller isoleres, hvilket gør den velegnet til distribution, overførsel og multi-direktionel proces routing.

3. Portvalg

L-Port- eller T-Port-konfigurationen skal vælges i henhold til det faktiske rørledningsarrangement og påkrævet skiftende positioner. For komplekse systemer kan købere levere et procesdiagram, så AVM kan verificere det nødvendige strømningsvej før produktion.

Pneumatisk drift

1. 90° Betjening

Den pneumatiske aktuator roterer ventilstammen 90° for at ændre kuglens position og omdirigere processen medier. Denne kvart-drejningsmekanisme giver ligetil skift mellem foruddefinerede strømningsveje.

2. Dobbeltvirkende aktuator

Den dobbeltvirkende konfiguration bruger trykluft til både åbne- og lukkebevægelse. Den er velegnet til automatiserede systemer, hvor der kræves pneumatisk styring i begge retninger.

3. Fjeder-retur-aktuator

Fjeder-retur-konfigurationen bruger trykluft til én retning og fjederkraft til den modsatte bevægelse. Det kan vælges, når processen kræver en defineret standardposition efter tab af lufttilførsel.

4. Kontrolsystemintegration

Den pneumatiske aktuator kan kombineres med magnetventiler, endestopbokse, positionere og luftfilter regulatorer. Disse komponenter gør det muligt at integrere ventilen med PLC eller andre processtyringssystemer til fjernbetjening skifte.

Hygiejnisk indvendigt design

1. Reduceret produktretention

Den indvendige struktur er designet til at reducere unødvendige hulrum omkring bolden og sædet. Dette hjælper med at begrænse fastholdelse af procesmedier under flowskift og understøtter hygiejnisk drift, hvor produkter udskiftes hyppigt.

2. Kavitetsfyldt sæde

Det hulrumsfyldte sædedesign reducerer den tilgængelige plads omkring tætningsområdet, hvor procesrester kunne akkumulere. Denne konstruktion understøtter lettere rengøring og hjælper med at reducere potentielle forureningspunkter.

3. Polerede fugtede overflader

Standard indvendig overfladefinish er Ra ≤0,8 μm, med en valgfri Ra ≤0,4 μm elektropoleret finish. Jo glattere overflade kan reducere produktets vedhæftning og lette rengøringen af produktkontaktområderne.

4. CIP og SIP

Den sanitære pneumatiske firkantede tre-vejs kugleventil er designet til integration i passende CIP- og SIP-systemer, gør det muligt at udføre rengørings- og steriliseringsprocedurer, mens ventilen forbliver installeret. Selve CIP og SIP-betingelser bør kontrolleres i forhold til det valgte sæde og tætningsmaterialer.

Materialer og tætninger

1. SUS304 og SUS316L

AVM leverer SUS304 og SUS316L rustfri stålkonfigurationer. SUS316L kan vælges til applikationer, der kræver højere korrosionsbestandighed eller mere krævende produktkontaktforhold.

2. PTFE sæde

PTFE giver pålidelig tætning og kemikalieresistens til mange kompatible sanitære procesapplikationer. Dens egnetheden skal bekræftes i henhold til procesmediet, rengøringsmidler og driftstemperatur.

3. EPDM og silikone tætninger

EPDM og silikone kan vælges til kompatible sanitære behandlingsapplikationer i henhold til procesmediet, temperatur, rengøringskrav og steriliseringsforhold.

4. FKM Segl

FKM er tilgængelig til applikationer, der kræver passende modstandsdygtighed over for specifikke kemikalier og driftsforhold. Kompatibilitet skal bekræftes før udvælgelsen.

Tætning og omskiftning

1. Flow-Path Isolation

Den præcisionsbearbejdede kugle og den hygiejniske sædestruktur sørger for tætning mellem udvalgte strømningsbaner og hjælper med at forhindre uønsket kommunikation mellem isolerede porte.

2. Sædekompensation

Den elastiske tætningsstruktur gør det muligt for sædet at rumme normale ændringer i driftsforhold, hvilket hjælper med at vedligeholde kontakt mellem kuglen og sædet ved gentagne skift.

3. Driftsmoment

Den præcisionsbearbejdede kugle og sæde er designet til jævn rotation med kontrolleret driftsmoment, hvilket tillader pneumatisk aktuator til at betjene ventilen effektivt.

4. Gentagen skift

90° betjeningsmekanismen er velegnet til processystemer, hvor strømningsveje skal ændres gentagne gange under produktion, overførsel, rengøring eller produktskift.

Tekniske specifikationer

Størrelse og dimensioner

AVM leverer denne tre-vejs konfiguration fra 1/2" til 4", svarende til ca. DN15–DN100. Faktisk tilslutningsdimensioner afhænger af den valgte ventilstørrelse og sanitære tilslutningskonfiguration.

Tilslutningsmuligheder

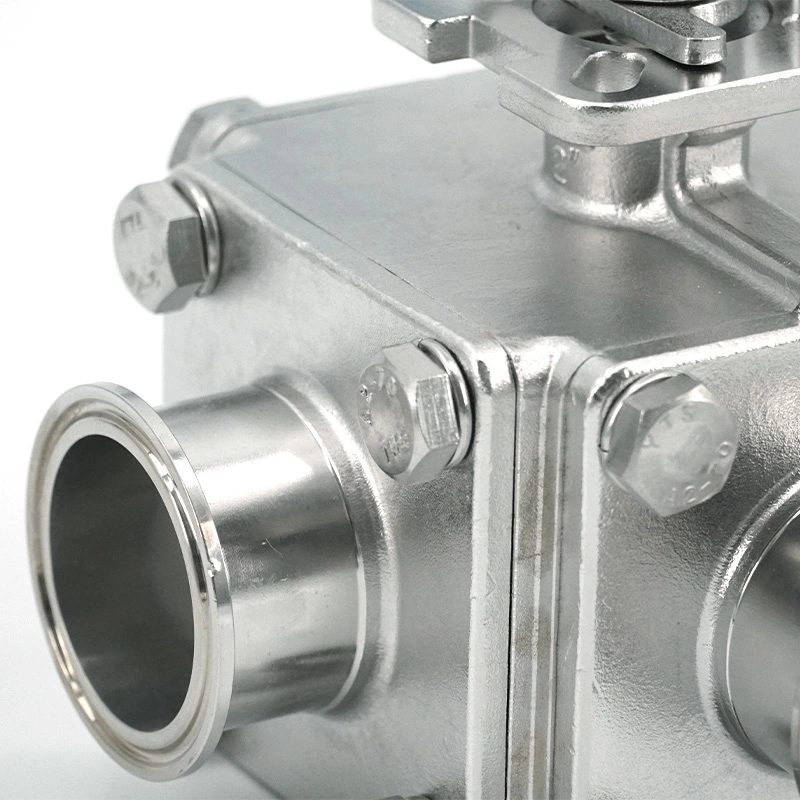

1. Tri-Clamp

Tri-Clamp-forbindelser er velegnede til sanitære processystemer, hvor praktisk installation, fjernelse og eftersyn er påkrævet. De er almindeligt anvendt i fødevarer, drikkevarer, mejeriprodukter, farmaceutiske produkter og bioteknologi udstyr.

2. Butt-Weld

Stumsvejsede forbindelser giver en permanent forbindelse mellem ventilen og procesrørledningen. Denne konfiguration er velegnet hvor hygiejnisk rørledningskontinuitet og reducerede aftagelige samlinger er påkrævet.

3. Gevind

Gevindversioner giver en alternativ tilslutningsmetode til kompatible sanitære rørsystemer. Den gældende gevindstandard skal bekræftes i henhold til den eksisterende installation.

4. Flanget

Flangeversioner kan bruges, hvor ventilen skal forbindes med kompatibelt udstyr eller rørsystemer boltede forbindelser. Dimensioner og flangestandarder skal bekræftes før bestilling.

Ansøgninger

1. Farmaceutisk forarbejdning

Den sanitære pneumatiske firkantede tre-vejs kugleventil kan bruges i kompatible farmaceutiske systemer til injicerbar produktion, fremstilling af vaccine, forberedelse af buffer, rensede vandsystemer, WFI-systemer, steril væskeoverførsel, og CIP/SIP proceslinjer.

2. Bioteknologi

Typiske anvendelser omfatter cellekultur, fermentering, biofarmaceutisk produktion, steril væskeoverførsel og procesudskridninger, hvor automatiseret flow-baneskift er påkrævet.

3. Mad og drikke

Anvendelser omfatter mejeriforarbejdning, mælke- og yoghurtproduktion, frugtjuiceforarbejdning, bryggerisystemer, drikkevarer påfyldning og overførsel af flydende fødevarer, hvor hygiejnisk flowruting er påkrævet.

4. Kosmetik

Ventilen kan påføres shampoo, lotion, creme, kosmetisk ingrediensoverførsel og anden kompatibel væske behandlingssystemer, der kræver kontrolleret pipelinedistribution.

Købers valgvejledning

1. Bekræft de påkrævede flowstier

Det første valgpunkt er, om systemet kræver L-Port-omdirigering eller T-Port multi-directional flow. Den påkrævede forbindelses- og isolationstilstande skal bekræftes før bestilling.

2. Bekræft procesmediet

Procesmediet skal være tilvejebragt ved valg af ventilhus og sædemateriale. Dette er særligt vigtigt til systemer, der involverer rengøringskemikalier, ætsende medier eller væsker med høj renhed.

3. Bekræft tryk og temperatur

Det faktiske driftstryk, procestemperatur, CIP-temperatur og SIP-betingelser skal angives, så den valgte ventilkonfiguration kan kontrolleres i forhold til dens gældende driftsgrænser.

4. Bekræft pneumatiske krav

Købere bør angive den foretrukne aktuatortype, tilgængeligt lufttryk, standardventilposition og påkrævet styre tilbehør, når ventilen skal tilsluttes et automatiseret processystem.

5. Bekræft forbindelsesstandard

Den eksisterende rørledningsforbindelse skal identificeres som Tri-Clamp, Butt Weld, Threaded, Flangeed, DIN, ISO, SMS, IDF, eller en anden gældende standard for at undgå installationsproblemer.

Kvalitetskontrol og levering

1. Bekræftelse af flowsti

For en trevejsventil verificerer AVM den faktiske kuglekonfiguration og koblingspositioner for at sikre L-Port eller T-Port strømningsvejen svarer til det specificerede ventilarrangement.

2. Pneumatisk funktionstest

Den samlede aktuator og ventil kontrolleres for korrekt 90° bevægelse, koblingsreaktion og driftstilstand før forsendelse.

3. Forsegling og overfladeinspektion

Ventilen gennemgår passende lækage- og tætningskontroller, mens rustfri ståloverflader og sanitær tilslutning enderne efterses for bearbejdning eller overfladefejl.

4. Emballage til international forsendelse

Før pakning er de sanitære tilslutningsender beskyttet mod forurening og stød. Den pneumatiske aktuator og udsatte komponenter får yderligere beskyttelse, og hele ventilen er sikret i henhold til den valgte transportmetode.

Ofte stillede spørgsmål

1. Hvad bruges en tre-vejs kugleventil til?

Det bruges til at omdirigere, distribuere eller isolere procesmedier mellem tre forbundne rørledninger. Den tre-port struktur gør den velegnet til processystemer, der kræver flere strømningsruter.

2. Hvad er forskellen mellem L-Port og T-Port?

L-Port-konfigurationen forbinder to porte, mens den tredje isoleres, hvilket gør den velegnet til to-vejs omdirigering. Den T-Port-konfiguration giver mere fleksibel kommunikation mellem tre porte til distribution og multi-directional routing.

3. Er det kompatibelt med CIP og SIP?

Den sanitære pneumatiske firkantede tre-vejs kugleventil er designet til integration i passende CIP- og SIP-systemer. Den faktiske rengørings- og steriliseringsforhold skal kontrolleres i forhold til de valgte sæde- og tætningsmaterialer.

4. Hvad er det maksimale driftstryk?

Den medfølgende specifikation angiver et driftstryk på op til 5 bar, hvor det faktisk tilladte tryk afhænger på ventilstørrelse og konfiguration.

5. Hvad er driftstemperaturen?

Den medfølgende specifikation giver et driftsområde på -20°C til +180°C, afhængigt af det valgte sædemateriale.

6. Kan den tilsluttes en PLC?

Ja. Magnetventiler, endestopbokse, positionere og andet kontroltilbehør kan konfigureres til integration med automatiserede processtyringssystemer.

7. Hvordan vælger man SUS304 eller SUS316L?

Valget afhænger hovedsageligt af procesmediet, korrosionsforhold, hygiejnekrav og produktkontakt krav. SUS316L er generelt udvalgt til mere krævende hygiejniske og korrosionsfølsomme applikationer.

8. Hvilke oplysninger er nødvendige for et tilbud?

Angiv ventilstørrelse, L-Port eller T-Port krav, procesmedium, driftstryk, temperatur, tilslutning standard, aktuatortype, tilgængeligt lufttryk og påkrævet kontroltilbehør. Et rørdiagram anbefales når flere skiftepositioner er involveret.
