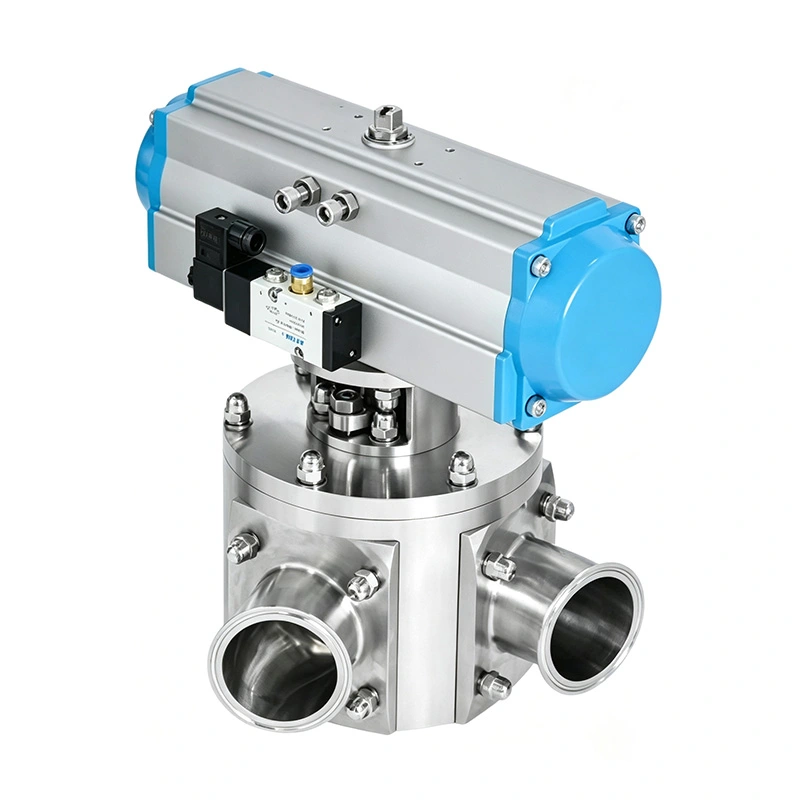

I modsætning til isoleringsventiler, der blot stopper materialestrømmen, er AVM Sanitary Y-Type omledningsventil til tørt bulkpulver fokuserer på flow-path switching, materialetilbageholdelseskontrol og transporteffektivitet. Dens strømlinede indre passage hjælper med at reducere pulverophobning og tryktab, hvilket gør den velegnet til automatiseret pneumatisk og tyngdekraft transportsystemer.
Det interne stik roterer for at forbinde indløbet med begge stik. Dette tillader operatører eller en automatiseret kontrol system til at vælge forskellige downstream-destinationer i henhold til produktionssekvensen.
Den Y-formede krop giver jævne overgange mellem porte, og hjælper pulvere med at bevæge sig gennem ventilen uden unødvendig turbulens eller skarpe indre hjørner.
Den pneumatiske aktuator muliggør hurtig skift mellem transportveje og kan tilsluttes PLC-baseret produktion systemer. Dette gør ventilen velegnet til automatiseret dosering, multi-line transport og receptstyret produktion.

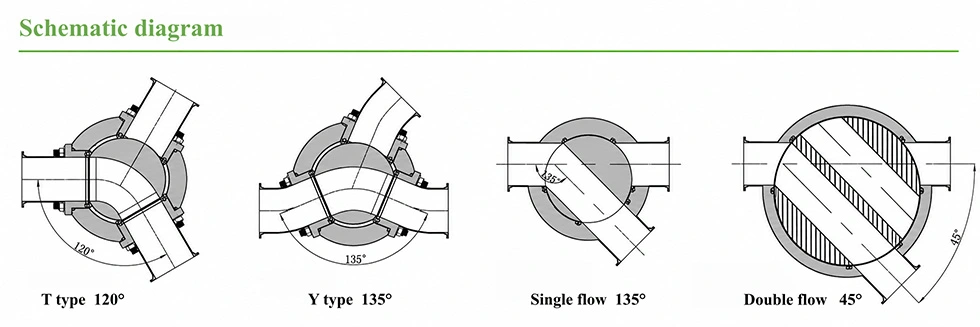

AVM leverer forskellige interne kanaldesigns i henhold til materialeegenskaber og proceskrav.
Fås med 120° eller 135° strømningsvinkler, denne konfiguration gør det muligt for indløbet at kommunikere med enten udløb eller isoleret. Den buede indre passage hjælper med at minimere materialetilbageholdelse og tryktab.
Enkeltkanalsstikket giver en relativt direkte flowpassage, hvilket gør den velegnet til applikationer, der kræver det ligetil materialeafledning og effektiv pulveroverførsel.
Dual-channel design er beregnet til mere slibende materialer. Med mindre koblingsvinkler på ca. 30° eller 45° kræver stikket begrænset drejning under drift.
For stærkt slibende produkter kan proppen drejes 180° under vedligeholdelse for at udnytte en ubeslidt overflade. Dette hjælper med at forlænge komponenternes levetid og reducere udskiftningsfrekvensen.
Pulverakkumulering inde i en omledningsventil kan forårsage krydskontaminering, inkonsekvent udledning og øget krav til rengøring.
AVM bruger glatte indvendige overgange for at minimere skarpe hjørner, hvor tørre bulkmaterialer kan samle sig. Designet hjælper opretholde en mere ensartet transportbane og samtidig reducere unødvendigt tryktab.
Til farmaceutiske og fødevareapplikationer er polerede produktkontaktflader og FDA-kompatible tætningsmaterialer tilgængelig.
Den sanitære Y-type omledningsventil til tørt bulkpulver kan fremstilles af SS304, SS316L, Titanium TA2 eller Duplex 2205, afhængig af korrosion, slid og proceskrav.
Til sanitære applikationer kan produktkontaktflader nå Ra <0,6 μm. FDA-kompatibel PTFE, EPDM, silikone og FKM tætningsmaterialer er tilgængelige.
CIP/SIP-kompatible konfigurationer kan også leveres til applikationer, der kræver forenklet rengøring og hygiejnisk processtyring.
Anvendes til API- og HPAPI-overførsel, pulveropladning, -tømning, indeslutningssystemer og tablet- eller kapselproduktion linjer, hvor forskellige procesdestinationer skal vælges automatisk.
Velegnet til grafit-, katode- og anodematerialer, hvor kontrolleret routing og beskyttelse af højværdipulvere er vigtigt.
Anvendes til mælkepulver, mel, sukker, fødevaretilsætningsstoffer og næringsingredienser, der overføres mellem siloer, beholdere og forarbejdningsudstyr.
Dual-kanal konfigurationen kan vælges til specialkemikalier og slibende faste stoffer, hvor internt slid modstand er en vigtig overvejelse.
| Parameter | Specifikation |
| Ventil type | Sanitær Y-type omledningsventil |
| Nominel størrelse | 2"–12" (DN50–DN300) |
| Kropsmateriale | SS304, SS316L, TA2, Duplex 2205 |
| Overfladefinish | Ra <0,6 μm |
| Strømningsvinkel | 90°, 120°, 135° |
| Operation | Pneumatisk aktuator |
| Trykvurdering | -0,1 MPa til +0,6 MPa |
| Tætningsmateriale | FDA-kompatibel PTFE, EPDM, Silikone, FKM |
| Tilslutningstype | Tri-Clamp, Flange, Weld |
| Rensning | CIP/SIP-kompatibel valgfri |
| Forbindelsesstandarder | DIN, SMS, 3A, ISO, BS |
| Betragtning | AVM Y-type omledningsventil | Standard afspærringsventil |
| Hovedfunktion | Omdirigerer materiale mellem ruter | Stopper eller tillader flow |
| Udløbsstier | To valgbare stikkontakter | Normalt en |
| Automatiseret ruteskift | Ja | Begrænset |
| Pulvertransport | Optimeret | Ansøgningsafhængig |
| Flow retningskontrol | Tilgængelig | Ikke dens primære funktion |
| Multi-line produktion | Egnet | Kræver ekstra ventiler |
| Muligheder for slibende materiale | Duplex 2205 / TA2 tilgængelig | Afhænger af design |
En farmaceutisk producent skulle overføre en pulverstrøm til to forskellige behandlingslinjer i henhold til produktionsbatch. Det tidligere arrangement krævede flere afspærringsventiler, hvilket øgede antallet af tilslutningspunkter og rengøringsoperationer.
AVM leverede en Y-type omledningsventil med pneumatisk aktivering. Kunden integrerede aktuatoren i PLC-systemet så formidlingsdestinationen kunne vælges automatisk. Kundefeedbacken fokuserede på en enklere rute skift, færre manuelle operationer og mere ensartet pulveroverførsel mellem produktionsbatcher.
En processor af batterimateriale krævede en omledningsventil til at lede slibepulver mellem to nedstrømsdepoter systemer. Kunden var især bekymret for internt slid, fordi ventilen ville fungere gentagne gange under slibende materialeforhold.
AVM anbefalede to-kanals konfigurationen med et slidbestandigt materiale. Kunden fremhævede vendbart stikdesign som en praktisk vedligeholdelsesfordel, da stikket kunne drejes under service til udnytte en mindre slidt overflade og forlænge levetiden.
AVM sanitære ventilløsninger kan konfigureres med FDA-kompatible tætningsmaterialer og hygiejniske designs, der understøtter GMP-orienteret produktion. Gældende konfigurationer kan også leveres med 3-A, CE og ISO 9001 kvalitet og overensstemmelsesdokumentation.
Den omdirigerer materiale fra et indløb til to valgbare udtag, hvilket tillader automatisk skift mellem forskellige transport- eller forarbejdningsruter.
Sanitær Y-type omledningsventil til tørt bulkpulver er velegnet til pulvere, granulat, pellets og andre fritflydende tørre bulkmaterialer. Slidbestandige konfigurationer er tilgængelige for slibende produkter.
Ja. Pneumatisk aktivering gør det muligt at integrere ventilen med PLC og andre automatiserede processtyringssystemer.
SS316L rustfrit stål foretrækkes generelt til produktkontaktkomponenter i hygiejniske farmaceutiske applikationer.
Ja. CIP/SIP-kompatible konfigurationer er tilgængelige i henhold til processen og sanitære krav.
FDA-kompatible PTFE-, EPDM-, silikone- og FKM-tætningsmaterialer kan vælges i henhold til produkt og drift forhold.
