Med pneumatisk aktivering, positionsfeedback og en roterende afledningsmekanisme, Sanitary Pneumatic 3-Way Diverter Valve For Powder giver hurtig og gentagelig materialeruting til medicin, fødevarer, kemikalier, plastik, batterier og andre bulkmaterialebehandlingssystemer.
Den sanitære pneumatiske 3-vejs omledningsventil til pulver kan lede materiale fra en transportlinje til en af to downstream destinationer. Denne konfiguration er nyttig, når en pulverkilde forsyner flere tragte, siloer, blandere eller forarbejdningsmaskiner.
Det samme princip kan konfigureres til flowkonvergens, hvilket tillader materiale fra to forskellige kilder at komme ind i én nedstrøms transportlinje.
Denne fleksibilitet reducerer behovet for flere individuelle afspærringsventiler og forenkler automatisk materialedirigering systemer.

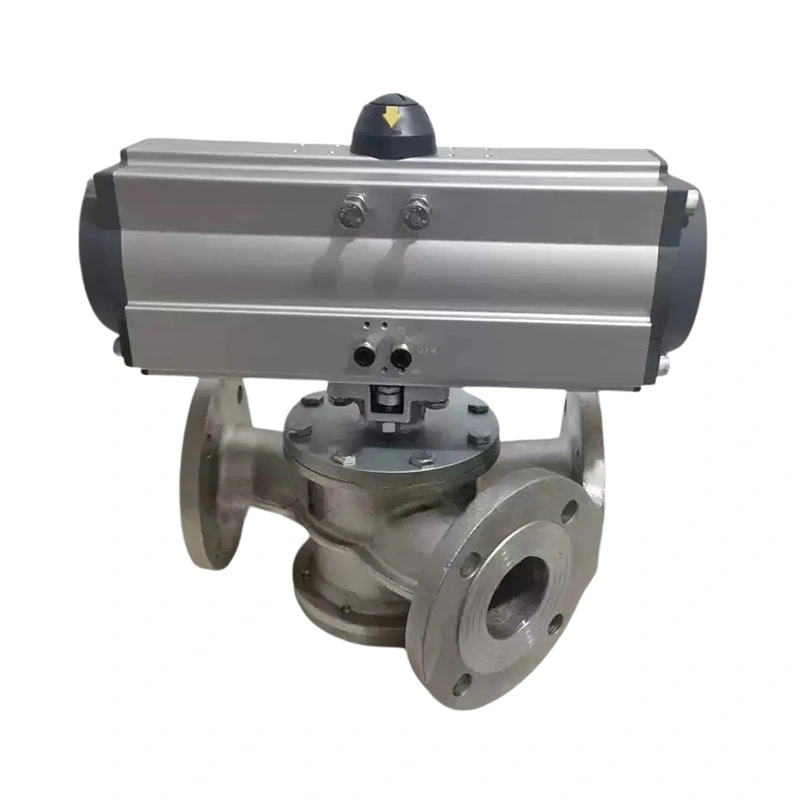

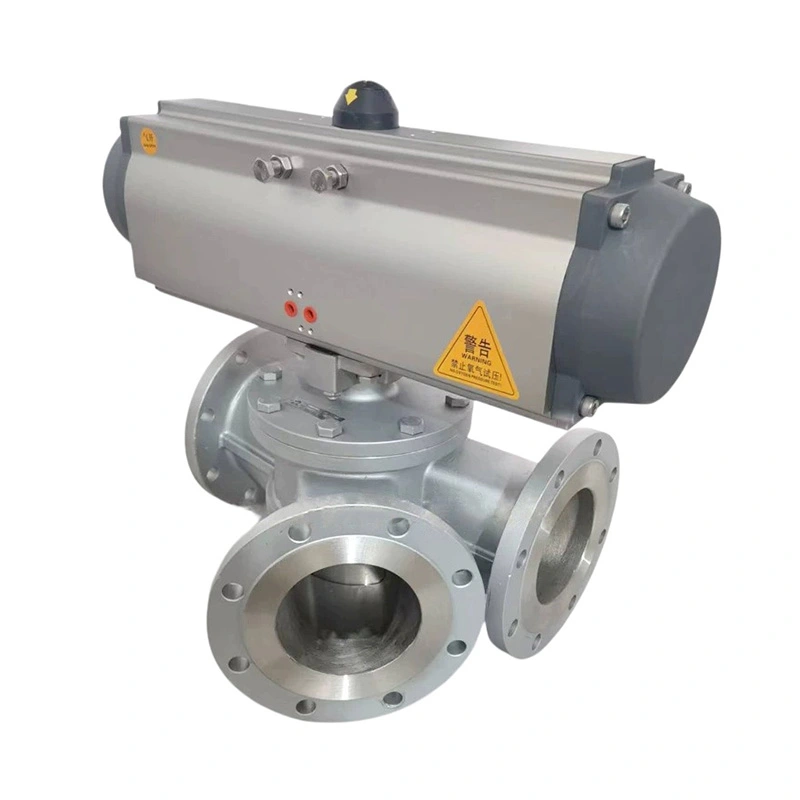

Den pneumatiske aktuator roterer det interne omlederelement mellem forudindstillede positioner i henhold til et signal fra kontrolsystem.
En magnetventil styrer aktuatoren, mens integrerede endestopkontakter bekræfter den aktuelle ventilposition. Den feedbacksignal kan forbindes til et PLC- eller DCS-system, hvilket gør det muligt for transportudstyret først at fortsætte efter den nødvendige strømningsvej er blevet bekræftet.
Dette er især nyttigt til automatiseret batching og receptstyret pulveroverførsel.
Det roterende pladedesign giver en ligetil koblingsstruktur til almindelig pulver- og granulattransport applikationer. Dens kompakte konstruktion muliggør effektiv integration i eksisterende proceslinjer.
Den roterende cylinderkonfiguration giver et andet internt flow-arrangement til applikationer, der kræver specifikke skiftevinkler eller materialestrømningsegenskaber.
Begge konfigurationer kan tilpasses efter transportforhold, materialeegenskaber og installation krav.

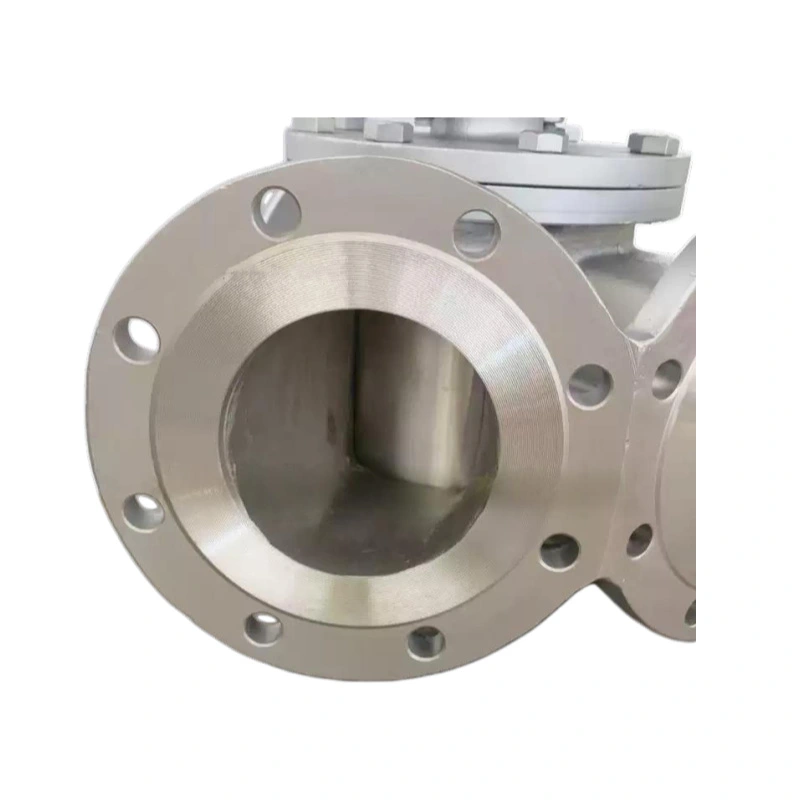

Den indre strømningsvej er designet til at reducere skarpe overgange og unødvendig modstand, når materialet passerer igennem ventilen.
Dette hjælper med at reducere:
Tryktab, understøtter effektiv pneumatisk transport.
Materialetilbageholdelse, hvilket reducerer resterende pulver inde i ventilen.
Produktnedbrydning, hjælper med at beskytte skrøbelige granulat og pellets.
Blokeringsrisiko, især under kontinuerlig materialeoverførsel.
Til sanitære applikationer kan indvendige overflader efterbehandles til Ra 0,6 μm (400#).
Standardkonfigurationer inkluderer 30° og 45° skiftevinkler, mens tilpassede udtagsarrangementer kan fremstillet til at passe til specifikke anlægslayouts.
Den sanitære pneumatiske 3-vejs omledningsventil til pulver kan derfor installeres mellem transportledninger, tragte, siloer og procesudstyr uden at kræve større ændringer i det overordnede materialehåndteringssystem.
AVM omskifterventilen er designet til at håndtere pulvere, granulat, pellets, flager og pulver-granulatblandinger.
Typiske materialer omfatter farmaceutiske pulvere og API'er, mel, sukker, stivelse, kemiske pulvere, plastik pellets, lithium batterimaterialer, mineraler, cement og flyveaske.
Bruges til at overføre API'er, hjælpestoffer og farmaceutiske pulvere mellem transportlinjer, lagerbeholdere og behandling udstyr samtidig med at det understøtter automatisk rutevalg.
Velegnet til mel, sukker, stivelse, næringsingredienser og andre tørre bulkmaterialer hvor hygiejnisk konstruktion og kontrolleret routing er påkrævet.
Anvendes til at dirigere katode, anode, grafit og andre nye energimaterialer mellem forskellige behandlinger eller lagring point.
Velegnet til at lede plast pellets, harpiks og andre granulerede materialer til anden produktion eller opbevaring systemer.
Anvendes i finkemi, cement, minedrift, metallurgi og andre industrier, der kræver pålidelig omskiftning af tør bulk materialer.
| Parameter | Specifikation |
| Ventil type | Sanitær pneumatisk 3-vejs omledningsventil |
| Ventil størrelse | DN50–DN300 (2"–12") |
| Arbejdstryk | 0,15-0,6 MPa |
| Arbejdstemperatur | -20°C til +250°C |
| Omleder type | Roterende Plade / Roterende Cylinder |
| Skiftevinkel | 30° / 45° |
| Anvendelse | Tyngdekraftsafladning og pneumatisk transport |
| Aktivering | Pneumatisk / Manuel / Elektrisk valgfri |
| Kropsmateriale | SS304, SS316L, Carbon Steel (WCB) |
| Forbindelse | Flanget |
| Flangestandarder | ANSI B16.5 Klasse 150, GB, DIN |
| Egnede medier | Pulvere, granulat, pellets, flager, pulver-granulatblandinger |
| Produktkontakt Afslut | Op til Ra 0,6 μm |
Til automatiserede produktionslinjer kan ventilen udstyres med pneumatisk aktuator, magnetventil, position indikator, nærhedssensorer og PLC/DCS-styringsintegration. Til specifikke miljøer kan AVM også levere spejlpolerede sanitære finish, konfigurationer af farmaceutisk kvalitet, højtryksforsegling og eksplosionssikker aktuatorpakker.
En farmaceutisk producent skulle overføre en pulverstrøm mellem to behandlingslinjer iht forskellige produktionsopskrifter. Manuelt skift skabte yderligere involvering af operatøren og øgede muligheden at vælge den forkerte transportvej.
AVM leverede en pneumatisk 3-vejs omskifterventil med magnetstyring og positionsfeedback. Ventilen var integreret med kundens PLC, så transportruten kunne vælges automatisk. Kundefeedbacken fokuserede på mere konsekvent ruteskift, bekræftelse af ventilposition før transport og reduceret manuel indgriben.
En producent af nyt energimateriale krævede en transportlinje til at levere forskellige opbevaringsdestinationer til tørbatterier materialer. Kunden var bekymret for pulverrester inde i skifteventilen, der påvirker efterfølgende batches.
AVM konfigurerede ventilen med en strømlinet intern passage og sanitær overfladebehandling. Efter installationen kunden fremhævede lavere materialetilbageholdelse, smidigere skift mellem destinationer og lettere rengøring under materialeskift.
| Krav | AVM 3-vejs omskifterventil | Standard afspærringsventil |
| Strømningsretning | Flere ruter | Normalt én rute |
| Automatisk skift | Ja | Primært isolation |
| Positionsfeedback | Tilgængelig | Konfigurationsafhængig |
| PLC integration | Understøttet | Konfigurationsafhængig |
| Pulverruting | Specielt designet | Ikke primær funktion |
| Multi-line transport | Egnet | Kræver flere ventiler |
| Pneumatisk drift | Tilgængelig | Tilgængelig afhængig af type |
Sanitær pneumatisk 3-vejs omledningsventil til pulver bruges til automatisk at omdirigere materiale mellem forskellige formidling af ruter. Den kan konfigureres som en indgang/to udgange eller to indgange/en udgang.
Ja. SS316L sanitetskonstruktion og polerede produktkontaktflader kan vælges til farmaceutiske og andre hygiejniske applikationer.
Ja. Pneumatisk aktivering, magnetstyring og positionsfeedback kan integreres med PLC/DCS-systemer.
Det er velegnet til pulvere, granulat, pellets, flager og pulver-granulatblandinger, herunder farmaceutiske pulvere, fødevareingredienser, plastikpiller og batterimaterialer.
De bruger forskellige interne afledningsstrukturer for at passe til forskellige strømningskarakteristika, koblingsvinkler og krav til materialehåndtering. AVM kan anbefale den passende konfiguration i henhold til transportsystemet.
Ja. Flangestandarder, udløbsarrangementer og koblingsvinkler kan konfigureres efter kundens formidling af layout og udstyrskrav.
