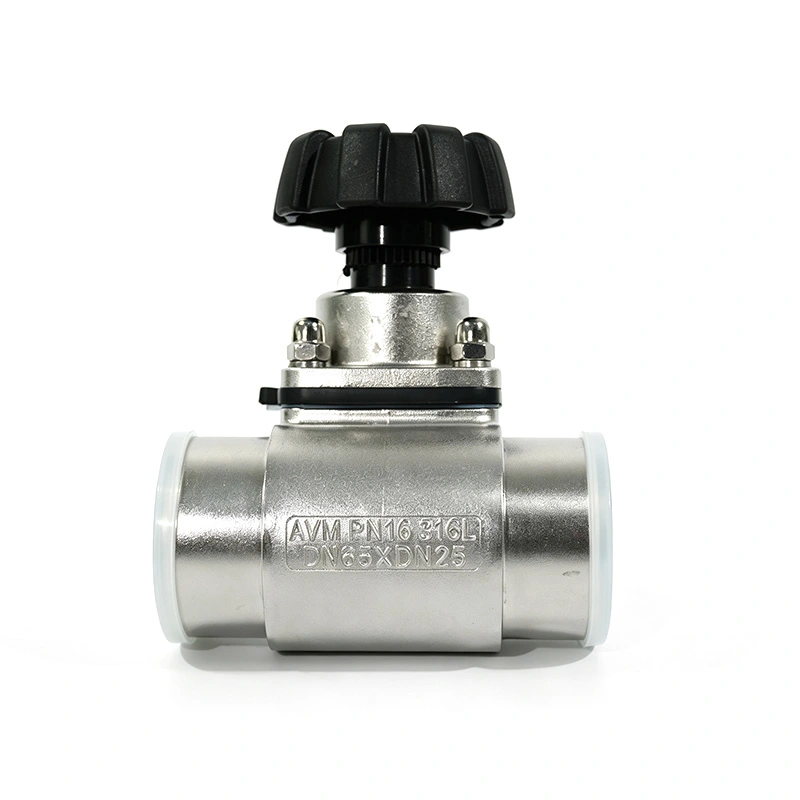

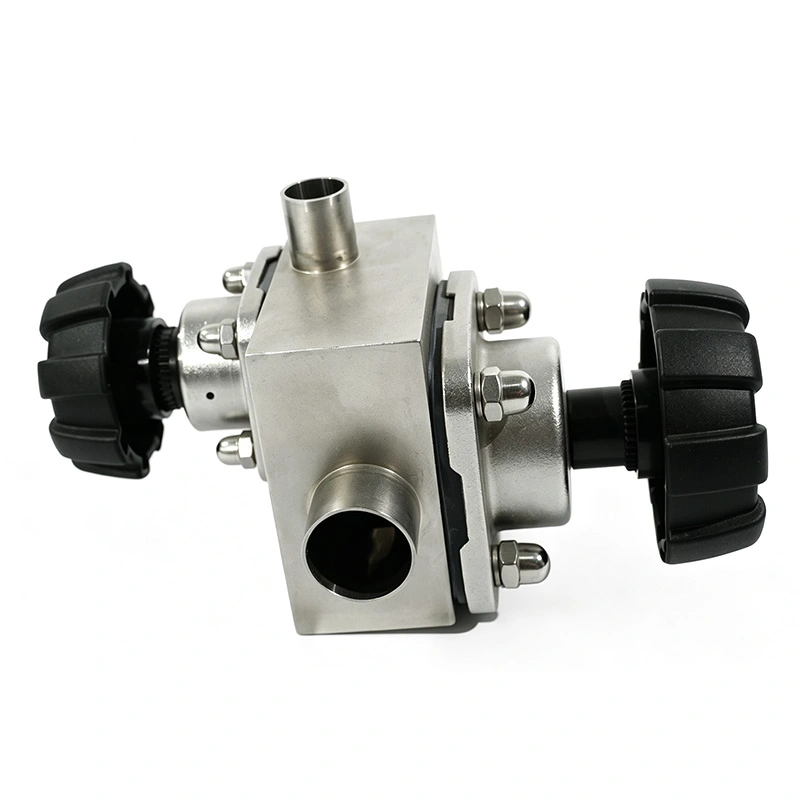

Sanitær 3-vejs membranventil

I modsætning til standard to-vejs membranventiler, der kun giver enkel on/off kontrol, tillader tre-vejs konfigurationen operatører til at omdirigere, kombinere eller vælge procesflow mellem forskellige rørledninger. Membranen skaber en komplet barriere mellem procesmediet og betjeningsmekanismen, der hjælper med at forhindre forurening og ekstern lækage, mens understøtter pålidelig CIP- og SIP-rengøring.

Den sanitære 3-vejs membranventil er fremstillet af 316L rustfrit stål med glat, elektropoleret produktkontaktflader og kan udstyres med manuel eller pneumatisk aktivering til forskellig processtyring krav.

Flow switching og distribution

Strukturen med tre porte gør det muligt for AVM-ventilen at styre flere procesruter fra en enkelt ventilsamling. Afhængigt af den valgte kropskonfiguration og driftsposition kan ventilen lede væske fra et indløb til enten udløb eller kombinere flow fra forskellige ledninger til et fælles udløb.

Denne konfiguration er især nyttig, når produktionssystemer kræver hyppig ingrediensvalg, medier overførsel, rørledningsskift eller batchskifte uden at installere flere individuelle afspærringsventiler.

Hygiejnisk membranisolering

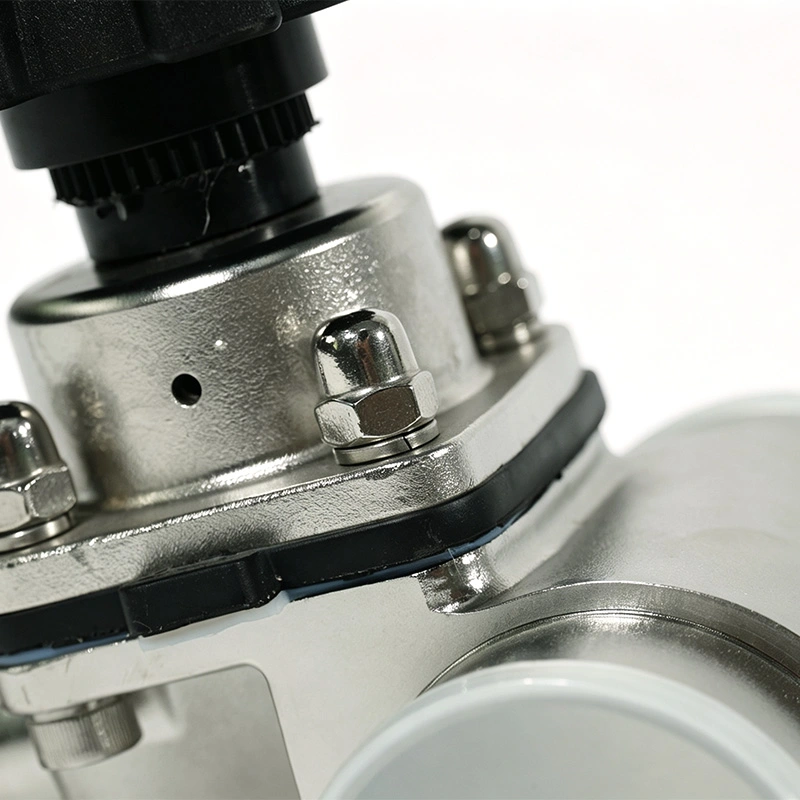

Den fleksible membran adskiller procesvæsken fra ventilstammen og aktuatoren, hvilket skaber en forureningsbestandig tætningsbarriere. Dette design eliminerer behovet for konventionel pakning omkring stilken og hjælper med at forhindre proceslækage under gentagne omskiftningsoperationer.

Den glatte indre geometri reducerer også områder, hvor væske kan forblive fanget, hvilket understøtter lettere rengøring og forbedret produktgenvinding.

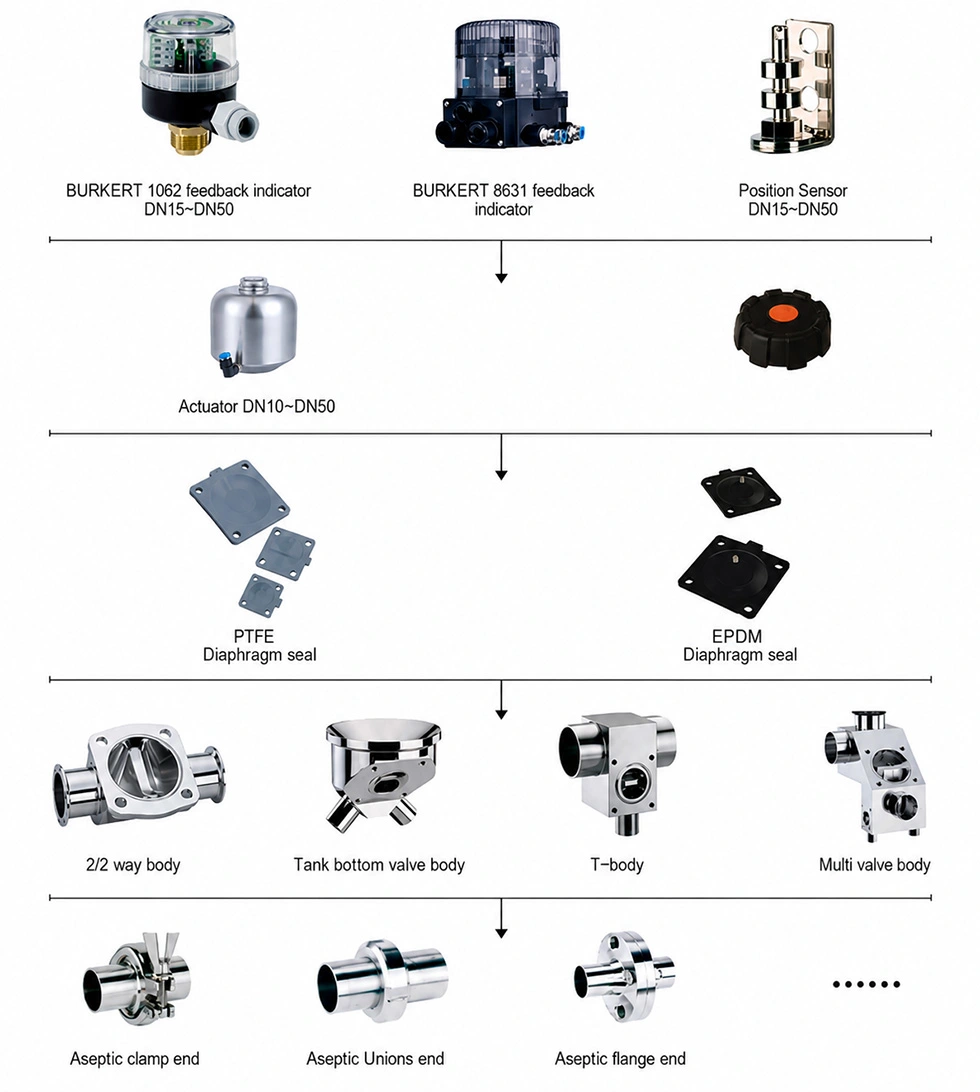

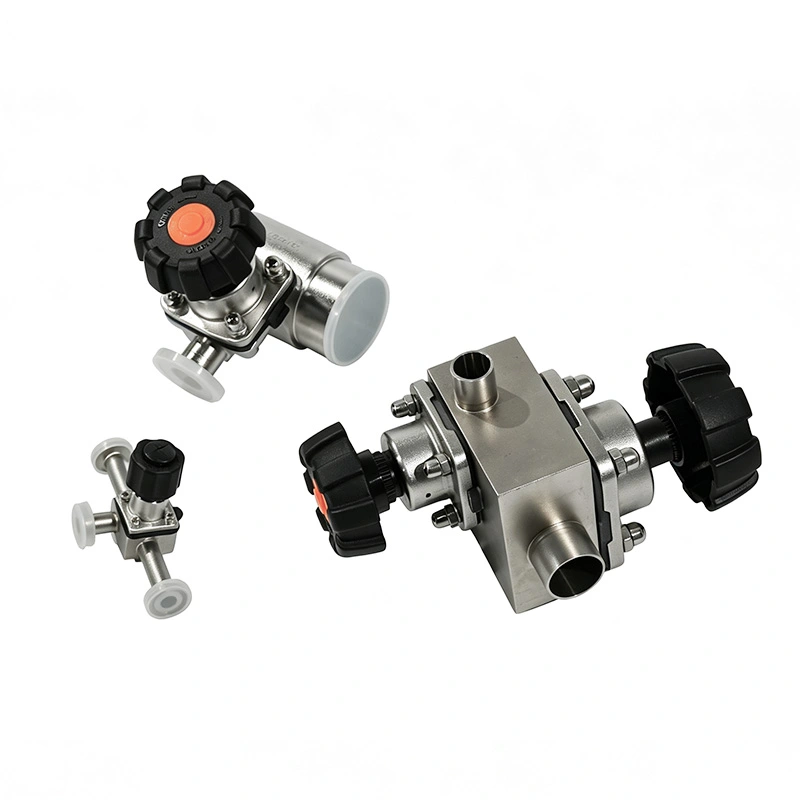

T-Body og L-Body muligheder

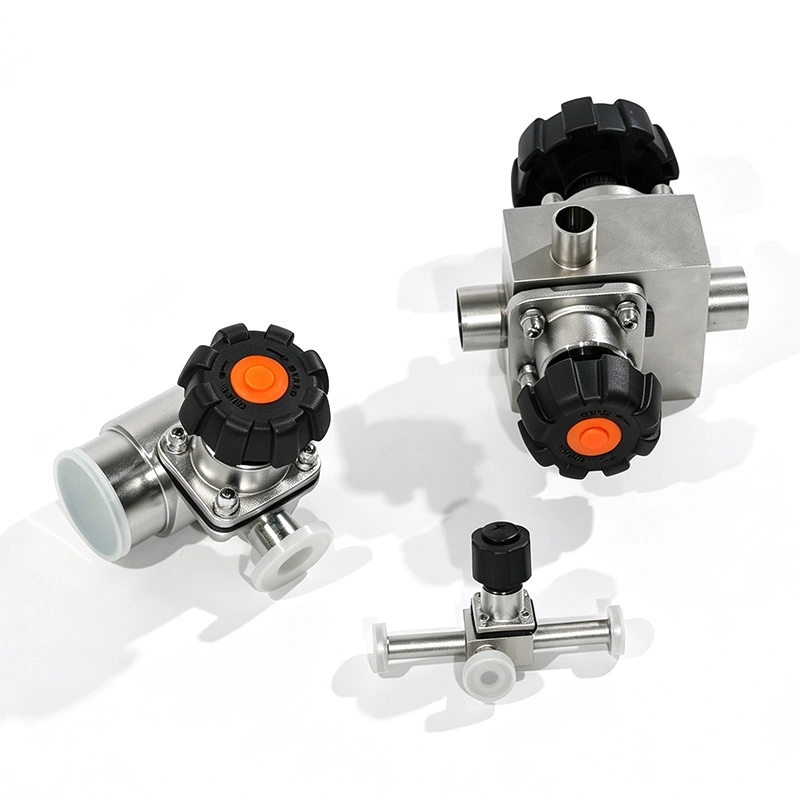

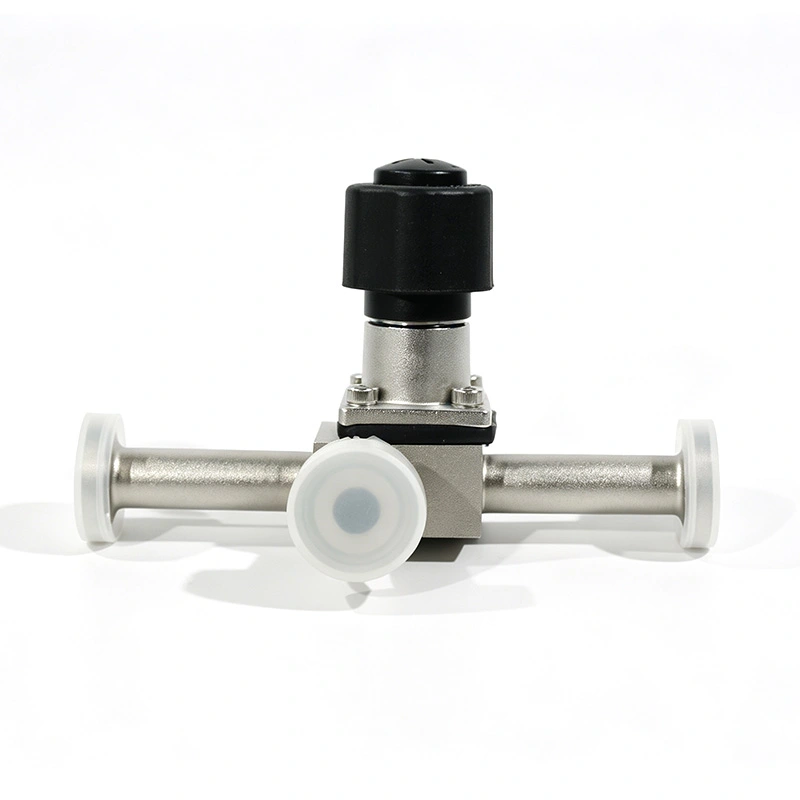

AVM sanitær 3-vejs membranventil fås i T-legeme og L-legeme design for at matche forskellige flow-ruter krav. T-kroppskonfigurationen er velegnet til at fordele eller kombinere flow mellem tre tilsluttede rørledninger, mens L-body-konfigurationen er bedre egnet til applikationer, der kræver retningsbestemt skift mellem to strømningsveje.

Hurtig installation og rengøring

Sanitære Tri-Clamp eller stumpsvejseforbindelser forenkler installation og vedligeholdelse. Produktkontaktflader kan være elektropoleret til Ra ≤ 0,4 μm, hjælper med at reducere restretention og understøtter hygiejnisk produktion.

Ventilen er kompatibel med CIP- og SIP-procedurer, hvilket gør den velegnet til produktionslinjer med hyppig rengøring og sterilisering er påkrævet.

Pålidelig proceskontrol

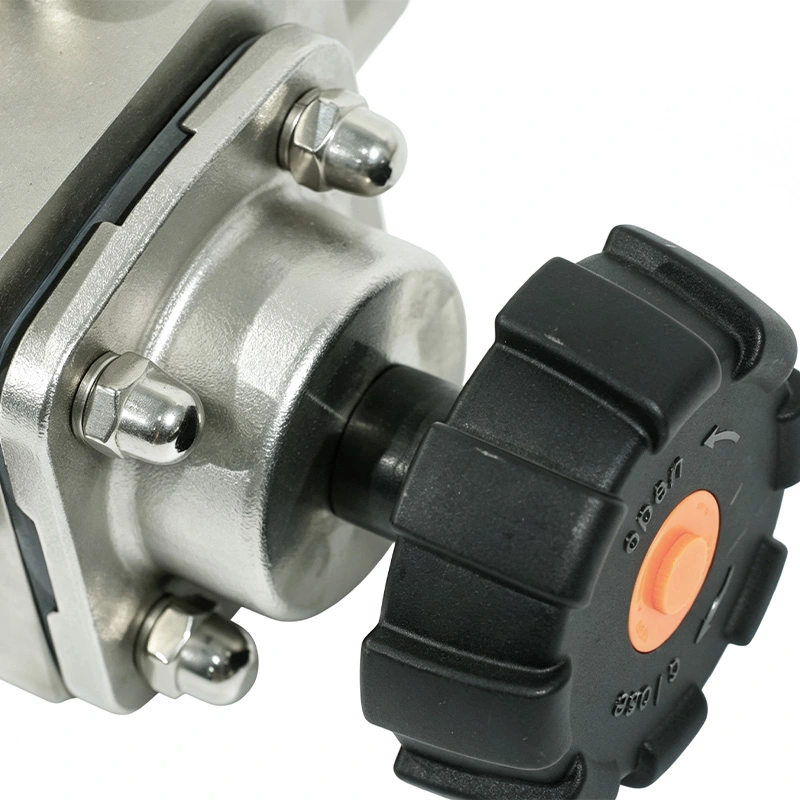

Ventilen kan betjenes manuelt for ligetil processystemer eller udstyret med en pneumatisk aktuator til automatiseret skift. Pneumatisk drift muliggør integration med PLC-baserede styresystemer, hvilket gør ventilen velegnet til automatiseret batchbehandling og multi-line mediedistribution.

Typiske applikationer

AVM sanitær 3-vejs membranventil bruges til farmaceutisk væskeoverførsel, bioteknologisk behandling, vaccine produktion, mejeriforarbejdning, drikkevarefremstilling, håndtering af fødevareingredienser og andre aseptiske væskesystemer hvor hygiejnisk flowfordeling og pålidelig isolering er påkrævet.

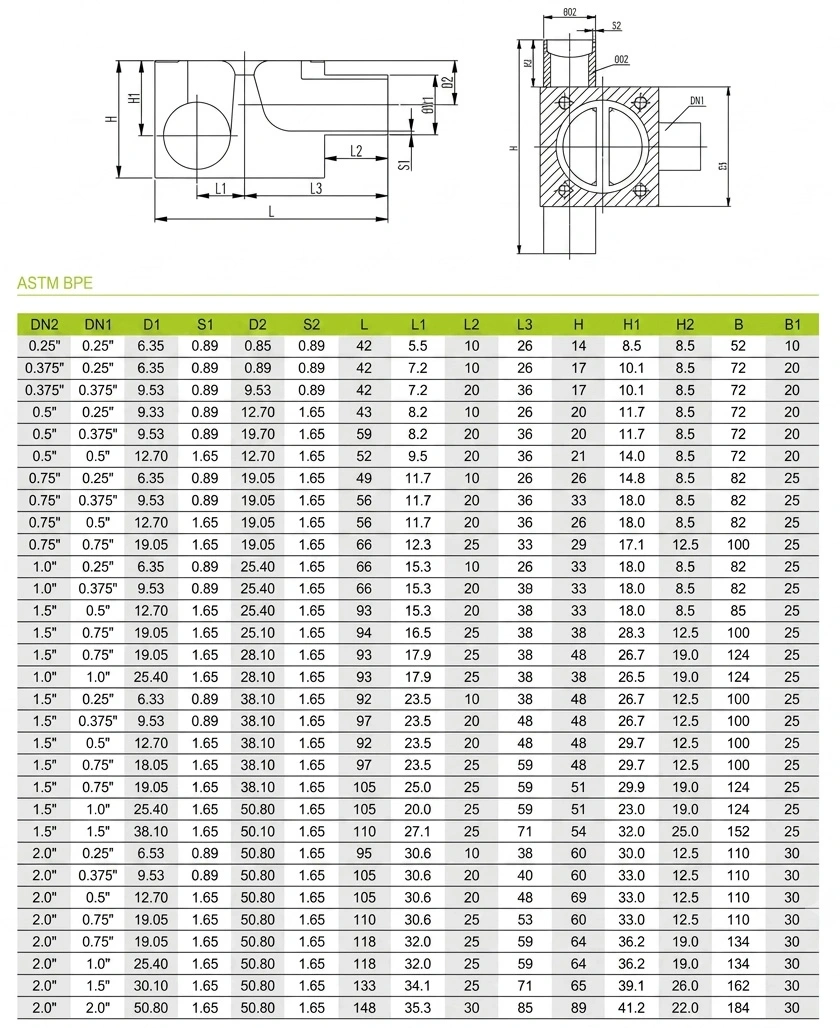

Tekniske specifikationer

Eksempel på kundeapplikation

En biofarmaceutisk produktionslinje krævede én hygiejnisk ventilsamling for at skifte næringsstofforsyning mellem flere klargøringsfartøjer. AVM sanitær 3-vejs membranventil gjorde det muligt for operatører at vælge forskellige mediekilder samtidig med at en lukket og hygiejnisk procesbane opretholdes. T-body-konfigurationen reducerede antallet af individer ventiler påkrævet og forenklet rensning af rørledninger under batchskift.

FAQ

Hvad bruges en 3-vejs membranventil til?

Den bruges til at omdirigere, kombinere eller skifte hygiejniske procesvæsker mellem tre forbundne rørledninger.

Hvad er forskellen mellem T-body og L-body designs?

Et T-legeme er velegnet til trevejsfordeling eller til at kombinere flow, mens et L-legeme generelt bruges til retningsbestemt skifte mellem to strømningsveje.

Kan ventilen bruges i farmaceutisk produktion?

Ja. AVM-ventilen er designet til hygiejniske og aseptiske applikationer og understøtter GMP-orienteret behandling, CIP og Krav til SIP-rengøring.
