Sanitær manuel pneumatisk aktiveret membranventil

Denne unikke struktur forhindrer effektivt ekstern lækage, reducerer forureningsrisici og beskytter internt driftsdele fra ætsende medier. Med fremragende tætningsevne, glatte indvendige overflader og fleksibel betjeningsmuligheder giver AVM Sanitary Manual pneumatisk aktiveret membranventil en pålidelig løsning til applikationer, der kræver høje hygiejnestandarder, processikkerhed og langsigtet driftsstabilitet.

Hygiejnisk membranisoleringsteknologi

Den største fordel ved AVM sanitærmembranventilen er dens komplette medieisoleringsstruktur. Det fleksible membranen fungerer som en barriere mellem procesvæsken og de mekaniske driftskomponenter, hvilket sikrer, at produktet kommer kun i kontakt med det hygiejniske ventilhus og membranoverfladen.

Sammenlignet med traditionelle ventiler, der anvender tætninger, eliminerer membranstrukturen potentielle lækagepunkter forårsaget af stilkbevægelse. Dette design forbedrer forureningskontrollen markant og gør ventilen specielt velegnet til steril behandling, håndtering af ætsende væsker og applikationer, der kræver streng produktbeskyttelse.

Membranen beskytter også aktuatoren, frempinden og motorhjelmen mod direkte kontakt med aggressive kemikalier eller følsomme procesvæsker, der hjælper med at forlænge levetiden og reducere vedligeholdelsesfrekvensen.

Arbejdsprincip

AVM sanitær manuel pneumatisk aktiveret membranventil fungerer gennem lodret bevægelse af en fleksibel membran styret af manuel betjening eller pneumatisk aktivering.

Under lukningsprocessen skubber ventilspindlen membranen nedad, indtil den kommer i kontakt med ventilsædet. Den elastisk deformation af membranen skaber en pålidelig tætningsbarriere, der stopper væskestrømmen og forhindrer intern lækage.

Under åbning bevæger membranen sig opad væk fra ventilsædet, hvilket genopretter flowpassagen og tillader behandle medier for at passere jævnt gennem ventilen.

Fordi procesmediet forbliver fuldstændigt isoleret fra aktuatormekanismen, yder ventilen fremragende korrosionsbestandighed, stabil tætningsevne og forbedret hygiejne gennem hele dens levetid.

Nøglefunktioner og fordele

Pålidelig slukningsydelse

Den fleksible membran giver fremragende tætningsevne uden at være afhængig af traditionelle pakningssystemer. Den ventil leverer stabil afspærringsevne, hjælper med at forhindre intern lækage og sikrer pålidelig drift i krævende væskebehandlingsapplikationer.

Komplet procesmedieseparation

Membranen skaber en fuld isolationsbarriere mellem procesvæsken og ventilens driftskomponenter. Dette forhindrer forurening, reducerer korrosionsrisici og beskytter den mekaniske struktur mod aggressive eller følsomme medier.

Hygiejnisk Dead-Space-frit design

Den optimerede interne strømningsvej minimerer produktretentionsområder og reducerer risikoen for forurening. Glatte produktkontaktflader forenkler rengøringsprocedurer og understøtter CIP/SIP-kompatibel hygiejnisk behandling systemer.

Lavt tryktab flowvej

Det lige-gennem ventildesign giver et effektivt væskeflow med reduceret turbulens og tryktab. Dette hjælper med at forbedre overførselseffektiviteten og opretholde en stabil procesydelse.

Korrosionsbestandig rustfri stålkonstruktion

Ventilen er fremstillet af højkvalitets SS316L rustfrit stål og kan udstyres med forskellige membraner materialer, der opfylder forskellige krav til kemisk resistens, temperatur og proces.

Nem vedligeholdelse og reduceret nedetid

Det udskiftelige membrandesign gør det muligt for vedligeholdelsespersonale at udskifte tætningskomponenten uden at ændre komplet ventilsamling. Dette reducerer vedligeholdelsesomkostningerne og forbedrer produktionseffektiviteten.

Fleksible automatiseringsmuligheder

Ventilen fås i manuel og pneumatisk driftskonfiguration. Valgfri positionsfeedbackindikatorer, sensorer og eksplosionssikre aktuatorer tillader integration med PLC, DCS og automatiserede processtyringssystemer.

Hygiejnisk design til GMP-fremstilling

AVM sanitær manual pneumatisk aktiveret membranventil er designet i henhold til hygiejniske behandlingsprincipper og understøtter GMP-orienterede produktionsmiljøer. FDA-kompatible membranmaterialer er tilgængelige for at opfylde strenge krav i medicinal-, fødevare- og bioteknologiindustrien.

Den sanitære struktur hjælper producenter med at opretholde produktets renhed, forenkle rengøringsvalidering, reducere forureningsrisici og forbedre den overordnede procespålidelighed.

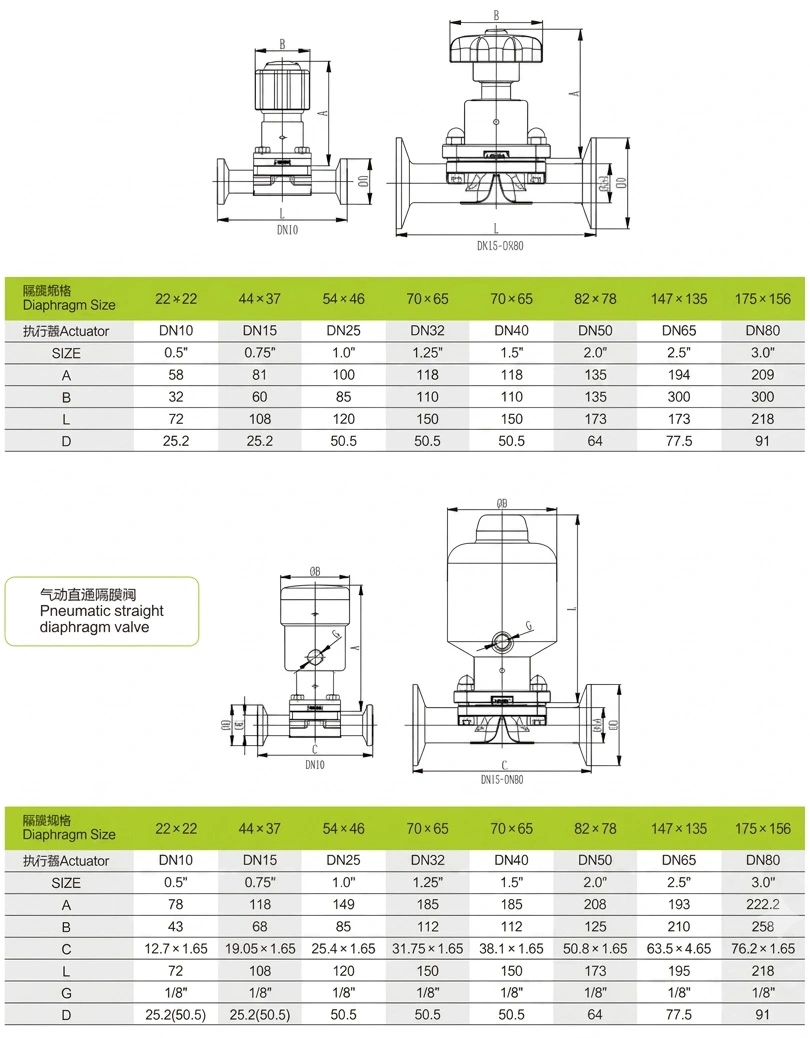

Tekniske specifikationer

Typiske applikationer

Farmaceutisk industri

AVM sanitær membranventil er meget udbredt i farmaceutiske væskebehandlingssystemer, herunder renset vand systemer, vand til injektionssystemer (WFI), API-behandlingslinjer, CIP/SIP-rengøringssystemer og steril væske overføre ansøgninger. Membranens isoleringsstruktur forhindrer produktkontamination, mens den beskytter internt komponenter fra ætsende farmaceutiske medier, hvilket gør den velegnet til fremstillingsmiljøer med høj renhed.

Bioteknologisk industri

I bioteknologisk produktion giver ventilen pålidelig kontrol til fermenteringssystemer, cellekulturprocesser, steril væskehåndtering og biofarmaceutisk behandlingsudstyr. Den fuldstændige adskillelse mellem procesmedier og driftsmekanismer hjælper med at opretholde procesintegritet og reducerer forureningsrisici i følsomme biologiske applikationer.

Fødevare- og drikkevareindustrien

Den sanitære membranventil er velegnet til hygiejnisk væskeoverførsel og flowkontrol i mejeriforarbejdning, drikkevare produktion, sirupoverførsel og fødevareingredienssystemer. Dens glatte indvendige overflader og FDA-kompatibel forsegling muligheder understøtter nem rengøring og hjælper med at opretholde fødevaresikkerhedsstandarder under kontinuerlig produktion.

Kemi- og vandbehandlingsindustrien

Med korrosionsbestandig SS316L-konstruktion og flere membranmaterialevalg er ventilen designet til syre og alkalioverførsel, finkemisk behandling, kemiske doseringssystemer, ultrarent vandsystemer og procesvand distribution hvor pålidelig tætning og kemikalieresistens er påkrævet.

Feedback fra kundeapplikation

Farmaceutisk væskebehandlingssystem – forbedret hygiejnisk kontrol

En farmaceutisk producent brugte AVM sanitære membranventiler til renset vand og væskeoverførselssystemer. Den kunde krævede pålidelig slukningsydelse, nem rengøring og reduceret forureningsrisiko under hyppige CIP/SIP operationer.

Efter installationen gav ventilen stabil tætningsydelse, forenklet vedligeholdelse og forbedret proces pålidelighed med dets membranisoleringsdesign og hygiejniske rustfri stålkonstruktion.

Fødevareforarbejdningslinje – Reduceret vedligeholdelsesnedetid

En fødevareforarbejdningskunde valgte AVM sanitære membranventiler til flydende ingrediensoverførsel. Den glat indre struktur og FDA-kompatible tætningsmaterialer hjalp med at forbedre rengøringseffektiviteten og opretholde sikkerheden produktionsforhold.

Kundefeedbacken viste forbedret driftsstabilitet og reduceret nedetid under rutinemæssig rengøring og vedligeholdelse.

Bioteknologisk anvendelse – Forbedret produktbeskyttelse

En bioteknologisk kunde anvendte AVM-membranventiler i udstyr til håndtering af sterilt væske. Den fuldstændige adskillelse mellem procesmedier og driftskomponenter hjalp med at minimere forureningsrisici og opretholde ensartet proces ydeevne.

Fordele ved AVM Sanitærmembranventil

AVM sanitær manuel pneumatisk aktiveret membranventil kombinerer hygiejnisk design, pålidelig membranforsegling teknologi og fleksibel automatiseringsevne til at levere en pålidelig løsning til væskeforarbejdningsindustrier.

Ventilen hjælper producenter med at opnå sikrere drift, forbedret kontamineringskontrol, reduceret vedligeholdelse krav og stabil produktionsydelse inden for medicin, bioteknologi, fødevarer, drikkevarer og kemikalier applikationer.

FAQ

1. Hvad bruges en sanitær membranventil til?

En sanitær membranventil er designet til hygiejnisk afspærring og flowkontrol af væsker i farmaceutiske, bioteknologi, fødevarer, drikkevarer og kemiske behandlingssystemer, hvor renlighed, produktbeskyttelse og forebyggelse af kontaminering er vigtige.

2. Hvilke membranmaterialer er tilgængelige?

AVM tilbyder flere muligheder for membranmateriale, herunder PTFE, EPDM, silikone og FKM. Forskellige materialer kan være valgt i henhold til procesmediet, temperaturkrav og kemisk kompatibilitet.

3. Kan membranventilen automatiseres?

Ja. Ventilen kan udstyres med pneumatiske aktuatorer, positionsfeedback-indikatorer, sensorer og eksplosionssikker aktuatorsystemer til integration i automatiserede produktionslinjer og intelligente styresystemer.

4. Hvilke tilslutningstyper er tilgængelige?

Ventilen understøtter Tri-Clamp-, flange- og stumpsvejseforbindelser med standarder, herunder DIN, ASME, BS og 3A til opfylder forskellige krav til sanitære rør.

5. Hvad er standard leveringstid?

Standard leveringstid er ca. 2-4 uger efter ordrebekræftelse, afhængig af ventilspecifikationer, aktuatorkonfiguration og tilpasningskrav.
