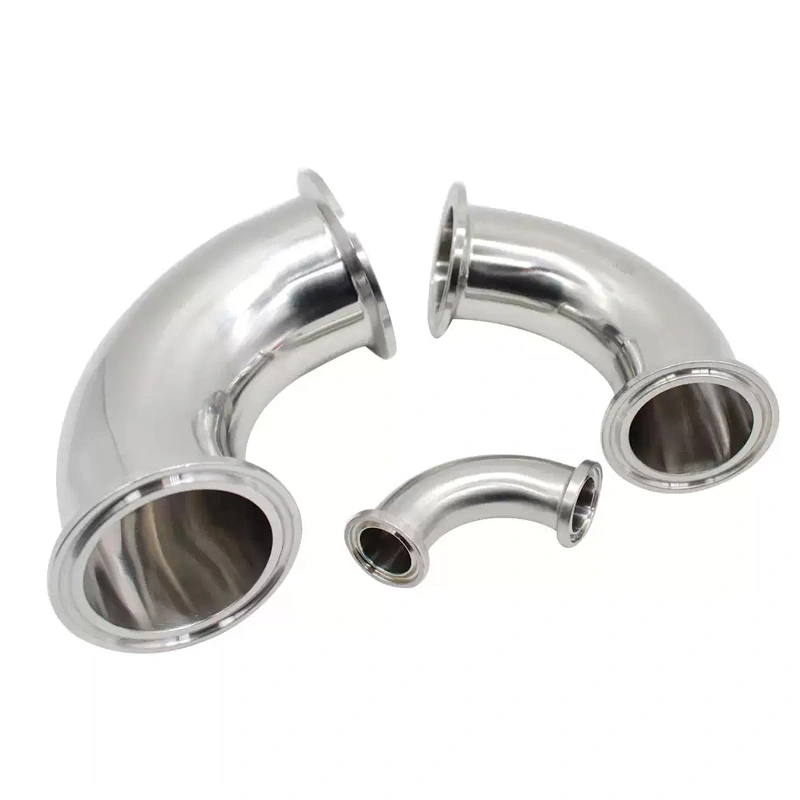

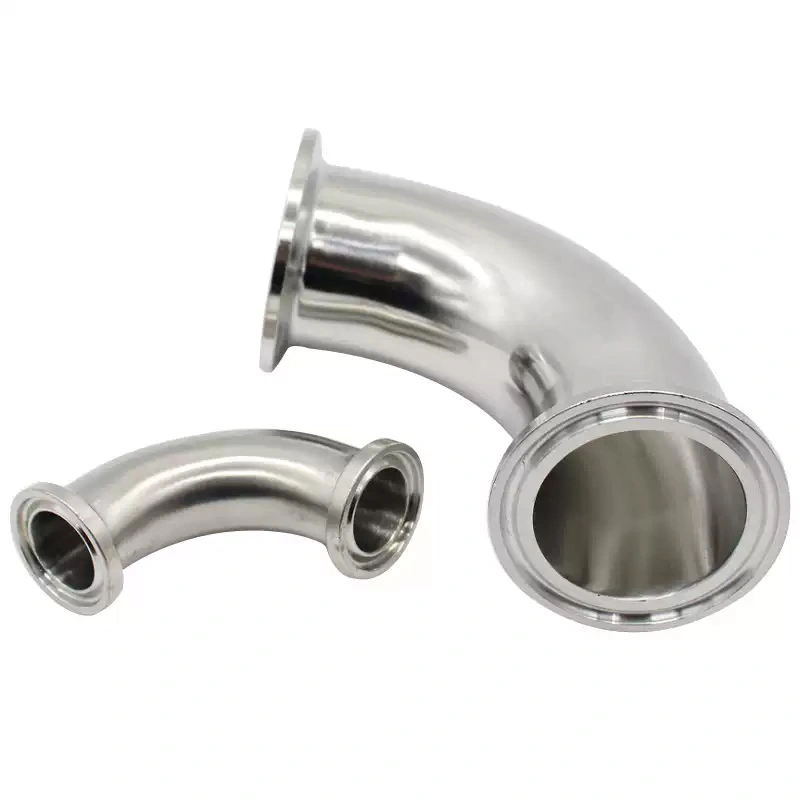

Hygiejnisk DIN albue og rør i rustfrit stål

Baseret på DIN 11852 hygiejniske fittings og DIN 11850 rør-serien, Hygienic Stainless Steel DIN Albue and Tube-serien dækker 45° albuer, 90° albuer og 180° returbøjninger, med stødsvejsning, DIN klemme og DIN gevindforbindelse muligheder. Den glatte indre boring hjælper med at reducere produktakkumulering og understøtter effektiv rengøring og dræning under rutinemæssig procesdrift.

For systemer, der kræver højere overfladerenhed, er elektropolering tilgængelig for at opnå en indvendig overfladefinish af Ra ≤ 0,4 μm. Fittings kan også integreres i CIP/SIP-kompatible rørsystemer iht krav til den komplette procesinstallation.

Produktkonfiguration

1. DIN-standardkompatibilitet

AVM's hygiejniske albue- og slangesortiment følger DIN-dimensionelle krav for at understøtte ensartet installation med kompatible sanitetsrørkomponenter. DIN 11852 fittings kan matches med DIN 11850 rørserien, hvilket hjælper købere forenkle komponentvalg ved design eller udvidelse af sanitære procesrørledninger.

2. Valg af rustfrit stål

SUS304 / 1.4301 er velegnet til almindelige sanitære applikationer, hvor god korrosionsbestandighed og mekanisk ydeevne er påkrævet. SUS316L / 1.4404 giver højere korrosionsbestandighed og er mere passende til farmaceutiske, bioteknologiske, højrente og kemisk krævende procesmiljøer.

3. Albue- og tilslutningsmuligheder

Forskellige rørlayouts kræver forskellige fittingskonfigurationer. AVM giver 45° albuer til gradvis retningsbestemmelse ændringer, 90° albuer til standard retvinklet fræsning og 180° returbøjninger til kompakt U-formet rørføring arrangementer.

Tilslutningsmuligheder omfatter stødsvejsning, DIN-klemme og DIN-gevindforbindelser, hvilket gør det muligt at vælge fittings i henhold til installationsmetoden, vedligeholdelseskravene og eksisterende rørkonfiguration.

Overfladefinish og rengøringsevne

Den indvendige overfladetilstand af et sanitetsarmatur påvirker direkte rengøringseffektiviteten og produktfastholdelsen. AVM Hygiejnisk DIN albue og rør i rustfrit stål bruger en glat indvendig boring for at minimere overfladeuregelmæssigheder, hvor procesmedier kan akkumuleres.

Standard overfladefinish er Ra ≤ 0,8 μm, mens elektropolering kan give en indvendig finish på Ra ≤ 0,4 μm, når en glattere overflade er påkrævet.

Konstruktionen med lavt dødrum understøtter lettere rengøring og dræning og kan bruges i processystemer inkorporerer CIP- og SIP-procedurer. De faktiske rengørings- og steriliseringsforhold bør vurderes iht til det komplette rørsystem og procesmedier.

Tekniske højdepunkter

Hvor beslagene bruges

1. Mad- og drikkevarebehandling

Fittings er velegnet til sanitære rørledninger, der bruges til mælk, drikkevarer, flydende fødevareingredienser, saucer og andre procesvæsker. Glatte indvendige overflader hjælper med at reducere materialetilbageholdelse og forenkler rutinerengøring.

2. Farmaceutisk og bioteknologi

SUS316L konstruktion og valgfri elektropolering gør fittings velegnet til høj renhed procesrør bruges i farmaceutiske og bioteknologiske faciliteter. De kan inkorporeres i proceslinjer, hvor de kontrolleres overfladeforhold og CIP/SIP-rengøring er påkrævet.

3. Mejeriforarbejdning

Hygiejnisk DIN albue og rør i rustfrit stål kan bruges til mælkebehandling, flødehåndtering, yoghurtproduktion og andre mejeriapplikationer, der kræver hygiejniske forbindelser og pålidelig korrosionsbestandighed.

4. Rene systemer med høj renhed

Fittings kan også bruges i rene proces- og rørsystemer med høj renhed, hvor lav produkttilbageholdelse, glat indvendige overflader og ensartet dimensionskompatibilitet er vigtige udvælgelseskriterier.

Overvejelser om installation og vedligeholdelse

Korrekt valg af albue og rør bør tage højde for rørdiameter, bøjningsvinkel, forbindelsestype, materiale kvalitet og den nødvendige overfladefinish. Det valgte beslag skal matche målene og tilslutningsstandarden for den eksisterende sanitære rørledning.

For svejsede installationer bør passende sanitære svejseprocedurer anvendes for at opretholde integriteten og renheden af den indre strømningsvej. Til klemmeforbindelser skal kompatible pakninger og klemmer vælges i henhold til procesbetingelserne.

Under vedligeholdelse skal den indvendige overflade inspiceres for ridser, korrosion, aflejringer eller andre forhold som kan påvirke den hygiejniske ydeevne. Rengøringsprocedurer bør etableres i henhold til det faktiske medium og proceskrav.

Certificeringer og hygiejnekrav

Til projekter, der kræver anerkendte hygiejniske standarder, kan AVM levere produktkonfigurationer og dokumentation i henhold til kundens applikationskrav. 3-A, EHEDG og FDA-relaterede krav kan overvejes ved valg af materialer, overfladefinish, tætningskomponenter og den overordnede sanitære rørkonfiguration.

Certificering eller overensstemmelsesdokumentation skal bekræftes med AVM i henhold til den specifikke produktmodel, krav til materiale, finish og ordre i stedet for at blive antaget for hver konfiguration.

Produktvalgsguide

Hvorfor DIN 11852 og DIN 11850 betyder noget

Når du køber sanitære albuer og slanger, er dimensionskompatibilitet lige så vigtig som materialevalg. DIN 11852 angiver monteringsspecifikationen, mens DIN 11850 definerer den tilsvarende hygiejniske rørserie.

Brug af kompatible DIN-komponenter hjælper med at reducere installationsproblemer forårsaget af dimensionelle uoverensstemmelser og gør det nemmere for ingeniørteams at konfigurere sanitære rørsystemer. For udskiftningsprojekter skal købere bekræfte de eksisterende rørdimensioner og tilslutningskrav inden bestilling.

AVM forsynings- og ordreoplysninger

AVM understøtter sanitære rørprojekter med forskellige materialekvaliteter, størrelser, vinkler, tilslutningsmetoder og overflade krav til finish. Købere kan levere den nødvendige DN-størrelse, materialekvalitet, albuevinkel, forbindelsestype, overflade færdiggørelse, og ansøgning ved tilbudsanmodning.

Ved skræddersyede eller højrenhedsprojekter kan AVM bekræfte det gældende materiale og tekniske dokumentation iflg til den endelige konfiguration.

FAQ

1. Hvilke materialer er tilgængelige til DIN hygiejnisk albue og slange?

Standardmaterialemulighederne er SUS304 / 1.4301 og SUS316L / 1.4404. SUS316L foretrækkes generelt til applikationer, der kræver højere korrosionsbestandighed eller højere renlighed.

2. Hvilke størrelser er tilgængelige?

Produktsortimentet dækker DN10 til DN200. Den nødvendige størrelse skal vælges i henhold til rørets diameter og flow krav til det sanitære rørsystem.

3. Hvilke albuevinkler kan jeg bestille?

AVM giver 45°, 90° og 180° returbøjninger. 90° albuen bruges almindeligvis til standard retningsændringer, mens 45° og 180° konfigurationer vælges i henhold til det specifikke pipeline layout.

4. Kan beslagene elektropoleres?

Ja. Standard indvendig overfladefinish er Ra ≤ 0,8 μm, og en valgfri elektropoleret finish på Ra ≤ 0,4 μm er tilgængelig til applikationer, der kræver en glattere indvendig overflade.

5. Er disse fittings egnede til CIP og SIP?

Ja. Det hygiejniske design er kompatibelt med CIP/SIP processystemer. Men den faktiske temperatur, kemisk koncentration, rengøringshyppighed og steriliseringsbetingelser bør vurderes i forhold til hele systemet konfiguration.

6. Hvilke tilslutningstyper er tilgængelige?

De tilgængelige muligheder inkluderer stødsvejsning, DIN-klemme og DIN-gevindforbindelse. Købere skal vælge forbindelsen baseret på den eksisterende rørledningsstandard og vedligeholdelseskrav.

7. Hvad er produktionstiden?

Standardproduktionstiden er 7-10 dage. Den faktiske leveringsplan afhænger af ordremængde, produkt specifikationer, materialetilgængelighed og tilpasningskrav. Hasteordrer kan bekræftes med AVM inden bestilling.

8. Hvad er betalingsbetingelserne?

Standard betalingsbetingelser er 30% depositum og 70% balance før forsendelse med T/T eller L/C. Ordrer med små værdier bør betales fuldt ud inden produktion.

9. Hvordan pakkes DIN-albuerne og -rørene til eksport?

Produkterne er forsvarligt pakket i papir- og trækasser til international transport. Emballage kan være arrangeret efter produktstørrelse, ordremængde og forsendelseskrav.
