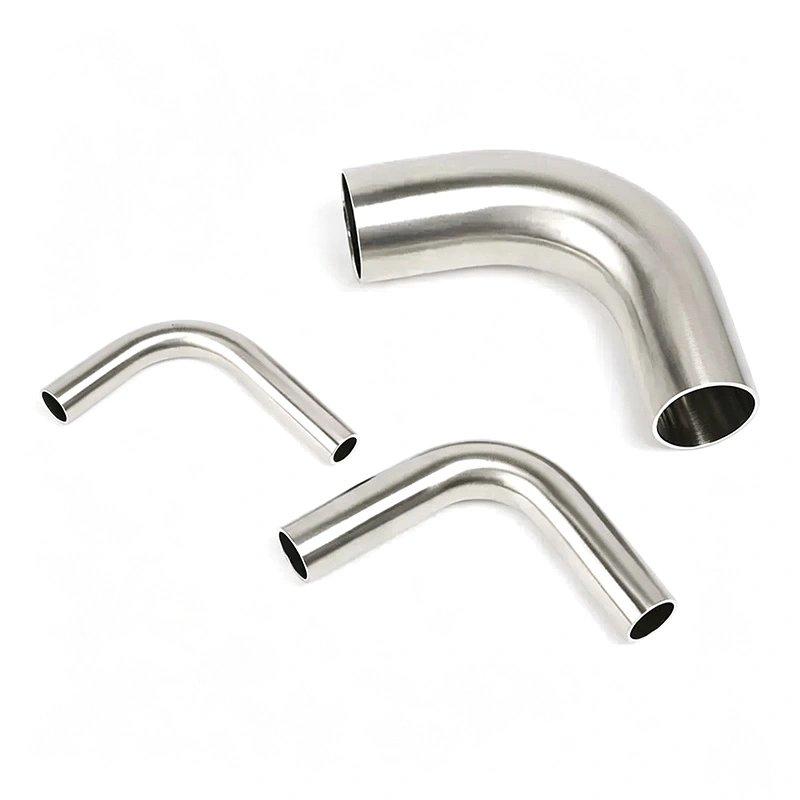

Sanitært rustfrit stål BPE 90° albue og rør

Sanitært rustfrit stål BPE 90° albue og rør er velegnet til processystemer i det biofarmaceutiske, bioteknologi, farmaceutiske produkter, mad og drikkevarer, mejeriprodukter, halvledere, kosmetik og anden høj renhed industrier. Den kan leveres til applikationer, der kræver ASME BPE, 3-A, EHEDG og FDA-relateret hygiejnisk krav, underlagt det valgte materiale, finish, konfiguration og gældende dokumentation.

AVM giver 45°, 90° og 180° konfigurationer med stumpsvejsning og Tri-Clamp tilslutningsmuligheder til forskellige sanitære rørlægninger.

Produktkonfiguration

1. Indstillinger for albuevinkel

AVM sanitære albuer i rustfrit stål fås i 45°, 90° og 180° konfigurationer. 45° muligheden bruges hvor en gradvis ændring i rørledningens retning er påkrævet, mens 90° albuen er velegnet til vinkelret rør forbindelser. 180° returbøjningen gør det muligt for rørledningen at vende retningen i et kompakt proceslayout.

90° albuen er tilgængelig i 1.0D kort radius og 1.5D lang radius konfigurationer, hvilket gør det muligt for ingeniører at vælge passende geometri i henhold til tilgængelig installationsplads og rørkrav.

2. Tilslutningsmuligheder

Fittingen fås med stumpsvejsning og Tri-Clamp tilslutninger. Stumsvejseforbindelser giver en permanent hygiejne samling til fast procesrør, mens Tri-Clamp-forbindelser muliggør hurtigere installation, adskillelse, inspektion og vedligeholdelse.

Tilslutningsvalg bør baseres på det eksisterende rørsystem, gældende rørstandard, installationsmetode, og vedligeholdelseskrav.

3. Rørstørrelsesområde

Hygiejnisk albue- og slangesystem dækker 1/2" til 6" OD rørstørrelser. Denne serie gør det muligt at integrere beslagene ind i forskellige procesrørkonfigurationer, fra mindre linjer med høj renhed til større væskeoverførselssystemer.

Materiale og overfladekvalitet

1. ASTM A270 rustfrit stål

AVM sanitære albuer er fremstillet af ASTM A270 TP304L eller TP316L rustfrit stål. TP304L er velegnet til mange generelle sanitære behandlingsapplikationer, mens TP316L giver forbedret korrosionsbestandighed til mere krævende procesmiljøer og applikationer med høj renhed.

Materialevalget bør tage højde for procesmediet, temperatur, korrosionsforhold, renlighed krav og gældende projektspecifikationer.

2. Kontrolleret indvendig overfladefinish

Den indvendige boring er fremstillet med en glat overflade designet til at reducere produkttilbageholdelse og give en renere strømningsvej. Standardindstillingen for mekanisk polering opnår Ra ≤ 0,51 μm (20 μin), mens elektropolerede versioner kan opnå Ra ≤ 0,38 μm (15 μin).

En kontrolleret overfladefinish er især vigtig i applikationer, hvor restprodukt, mikrobiel forurening eller vanskelig rengøring kan påvirke produktionskvaliteten.

3. Fuldt drænbar hygiejnisk geometri

Den indvendige struktur er designet til at minimere sprækker og områder, hvor procesmedier kan forblive efter dræning. Dette understøtter mere effektiv rengøring og hjælper med at reducere restmateriale under processkift.

Designet er velegnet til systemer, der anvender CIP- og SIP-procedurer, afhængigt af den komplette systemkonfiguration og driftsforhold.

Hygiejniske standarder og overholdelse

1. ASME BPE-krav

Sanitært rustfrit stål BPE 90° albue og rør er designet til procesrørapplikationer med høj renhed med henvisning til ASME BPE-krav. Materialevalg, overfladefinish, dimensioner, forbindelser og fremstilling krav kan specificeres i henhold til projektets krav.

2. 3-A og EHEDG applikationer

Det sanitære design er velegnet til hygiejniske behandlingssystemer, hvor 3-A og EHEDG hygiejniske designprincipper er påkrævet. Glatte indvendige overflader, reduceret produkttilbageholdelse og drænbar konstruktion understøtter applikationer hvor rengøringsevne og kontamineringskontrol er vigtige.

3. FDA-relaterede materialekrav

Beslaget kan konfigureres til applikationer, der kræver FDA-relateret materialeoverholdelse, afhængigt af det valgte tætningsmaterialer, produktkontaktmaterialer og relevant dokumentation. Købere bør angive den nødvendige FDA dokumentation eller overensstemmelseskrav før bestilling.

For projekter, der kræver formel certificering eller specifik overholdelsesdokumentation, kan AVM bekræfte den relevante ASME BPE, 3-A, EHEDG og FDA-relaterede krav i henhold til den faktiske produktkonfiguration.

Ansøgninger

1. Biofarmaceutisk behandling

Hygiejnisk albue bruges i procesrør med høj renhed til farmaceutisk og biofarmaceutisk produktion, herunder væskeoverførsel, formuleringssystemer, renset vanddistribution, procesudstyrsforbindelser og andet hygiejniske applikationer.

2. Bioteknologiske systemer

Typiske anvendelser omfatter fermenteringssystemer, bioreaktorrør, distribution af ren væske, procesbeholdere, prøveudtagningssystemer og andet bioteknologisk udstyr, hvor kontamineringskontrol er vigtig.

3. Mad- og drikkevarebehandling

Armaturet kan installeres i sanitetsrør til mejeriprodukter, drikkevarer, flydende fødevarer, juice, brygning og andet fødevareforarbejdningssystemer, hvor glatte overflader og effektiv rengøring er påkrævet.

4. Halvleder- og højrenhedssystemer

Albuen er velegnet til væskerør med høj renhed i halvlederrelaterede applikationer, hvor overfladen er kontrolleret finish, materialekvalitet af rustfrit stål og strømningsveje med lav retention er vigtige.

5. Farmaceutiske og rene forsyningssystemer

Armaturet kan også bruges i rene brugs- og væskesystemer med høj renhed, hvor hygiejniske forbindelser og kontrolleres indvendige overflader er påkrævet.

Tekniske højdepunkter

Overvejelser om udvælgelse

1. Bekræft materialekvalitet

Købere bør vælge TP304L eller TP316L i henhold til procesmediet og korrosionsforholdene. Til mere krævende høj renhed eller ætsende applikationer, TP316L betragtes almindeligvis, hvor dens forbedrede korrosionsbestandighed er påkrævet.

2. Bekræft rørdiameter

Rørets OD skal matche det eksisterende procesrørsystem. Købere bør bekræfte den nødvendige størrelse, før de bestiller til undgå installationsproblemer eller ekstra overgangsbeslag.

3. Vælg den rigtige forbindelse

Stumsvejsning og Tri-Clamp-forbindelser opfylder forskellige installationskrav. Stumsvejsning er velegnet til permanent rørsystemer, mens Tri-Clamp er mere praktisk, hvor udstyr ofte skal frakobles inspektion eller vedligeholdelse.

4. Angiv overfladefinish

Overfladefinish bør vælges i henhold til de faktiske krav til renlighed i processen. Mekanisk polering kan opfylde mange sanitære applikationer, mens elektropolering er velegnet til projekter, der kræver en lavere overfladeruhed og forbedret overfladetilstand med høj renhed.

5. Bekræft overholdelsesdokumentation

For lægemiddel-, bioteknologi-, halvleder- og andre regulerede projekter skal købere bekræfte, om projektet kræver ASME BPE, 3-A, EHEDG, FDA-relateret overholdelse, materialecertifikater eller specifik inspektion dokumentation før produktion.

AVM-produktion og -forsyning

AVM leverer sanitært rustfrit stål BPE 90° albue og rør til hygiejniske og højrente procesrørsystemer. Produkter kan konfigureres efter materialekvalitet, vinkel, radius, rørstørrelse, forbindelsestype, overfladefinish, og gældende sanitære krav.

For projekter med strenge dokumentationskrav kan AVM bekræfte det gældende materiale og overensstemmelsesdokumenter i henhold til den endelige produktkonfiguration. Dette giver købere mulighed for at definere tekniske krav før produktion i stedet for at ændre rørspecifikationen efter levering.

FAQ

1. Hvilke materialer er tilgængelige til den sanitære BPE-albue og slange?

AVM sanitært rustfrit stål BPE 90° albue og rør fås i ASTM A270 TP304L og TP316L rustfrit stål. TP304L er velegnet til generelle hygiejniske applikationer, mens TP316L foretrækkes til applikationer, der kræver højere korrosionsbestandighed eller mere krævende procesforhold med høj renhed.

2. Hvilke overfladefinisher er tilgængelige?

Hygiejnisk albue fås med mekanisk polerede eller elektropolerede indvendige overflader. Mekanisk polering kan opnå Ra ≤ 0,51 μm (20 μin), mens elektropolering kan opnå Ra ≤ 0,38 μm (15 μin). Den passende finish kan vælges i henhold til kravene til renhed og overfladeruhed i processystemet.

3. Hvilke størrelser er tilgængelige?

AVM leverer sanitære BPE albuer og slanger i størrelser fra 1/2" til 6" OD. Købere bør bekræfte det påkrævede rør udvendig diameter og gældende dimensionsstandard for at sikre kompatibilitet med eksisterende sanitetsrør system.

4. Er 90° albuen tilgængelig i forskellige radiusmuligheder?

Ja. Den 90° sanitære albue er tilgængelig i 1.0D kort radius og 1.5D lang radius konfigurationer. Det passende radius kan vælges i henhold til rørledningslayout, tilgængelig installationsplads og proceskrav.

5. Hvilke tilslutningstyper er tilgængelige?

Produktet fås med stødsvejsning og Tri-Clamp tilslutninger. Stumsvejseforbindelser er velegnede til permanente hygiejnisk rørføring, mens Tri-Clamp-forbindelser giver lettere installation, adskillelse, inspektion og vedligeholdelse.
