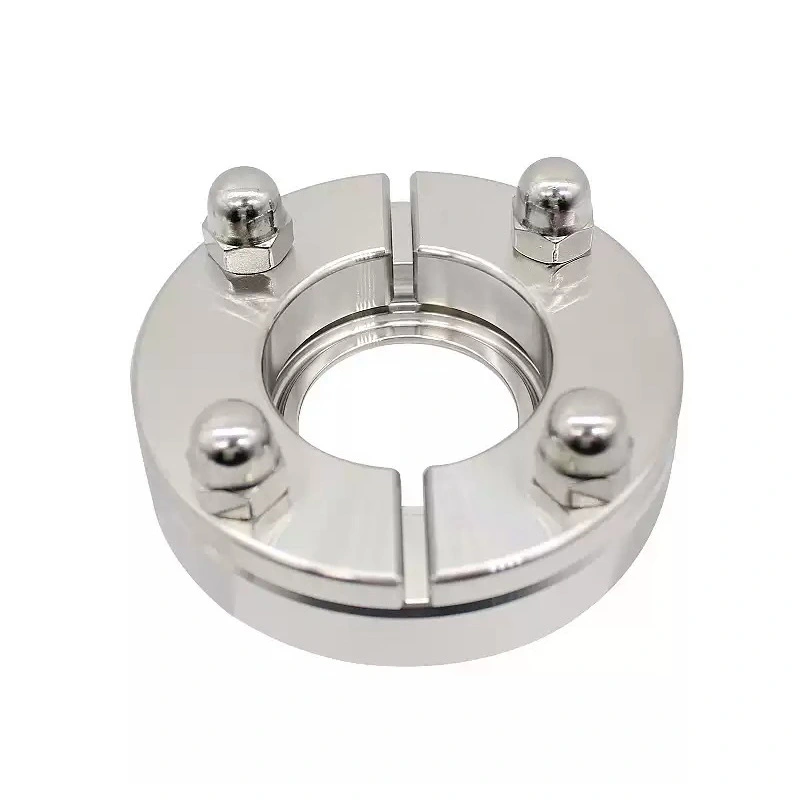

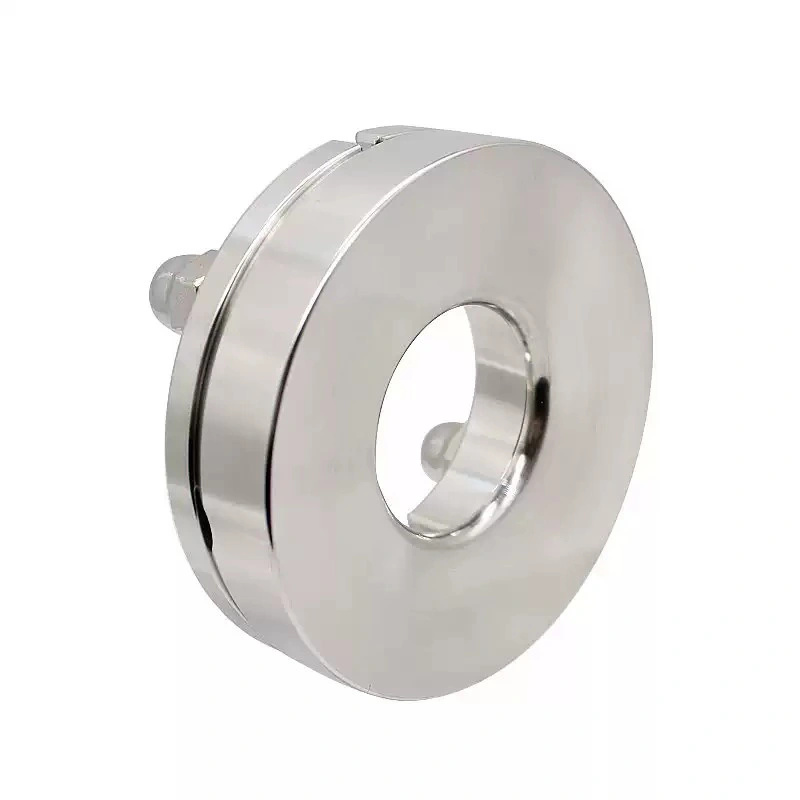

Steril tankflange i rustfrit stål

Fremstillet af SUS316 rustfrit stål giver den sterile rustfri ståltankflange korrosionsbestandighed og mekanisk stabilitet til hygiejniske forarbejdningsmiljøer. Den sterile NA-grænseflade og TC-klemmeforbindelse tillader kompatible sanitetskomponenter, der skal installeres, fjernes, inspiceres og vedligeholdes effektivt.

Flangen er velegnet til mad og drikkevarer, mejeriprodukter, biofarmaceutiske produkter, halvledere, elektronik, renrum og høj renhedsbehandlingssystemer. Dens dræningsstruktur hjælper med at reducere væskeophobning omkring monteringsrillen, mens den hygiejniske forbindelsesstruktur understøtter rengøringsvenlig og stabil installation.

Produktegenskaber

1. Montering af tankudstyr

AVM sterile rustfri ståltankflange giver en dedikeret hygiejnisk grænseflade mellem tanken og den monterede procesudstyr. Det kan bruges til temperaturfølere, niveaufølere, prøvetagningsventiler, TC-klemmeudstyr og andre kompatible sanitære instrumenter. Afhængigt af tankens design kan flangen placeres på tanktoppen, bund eller sidevæg.

2. 316L rustfrit stålkonstruktion

Produktet er fremstillet af SUS316 rustfrit stål, hvilket giver korrosionsbestandighed og mekanisk stabilitet til miljøer udsat for fugt, rengøringsprocedurer og procesvæsker. Den rustfri stålkonstruktion er velegnet til applikationer, hvor udstyrets renhed og procesrenhed er vigtig.

Hygiejnisk tilslutning og dræning

1. Indbygget dræningsstruktur

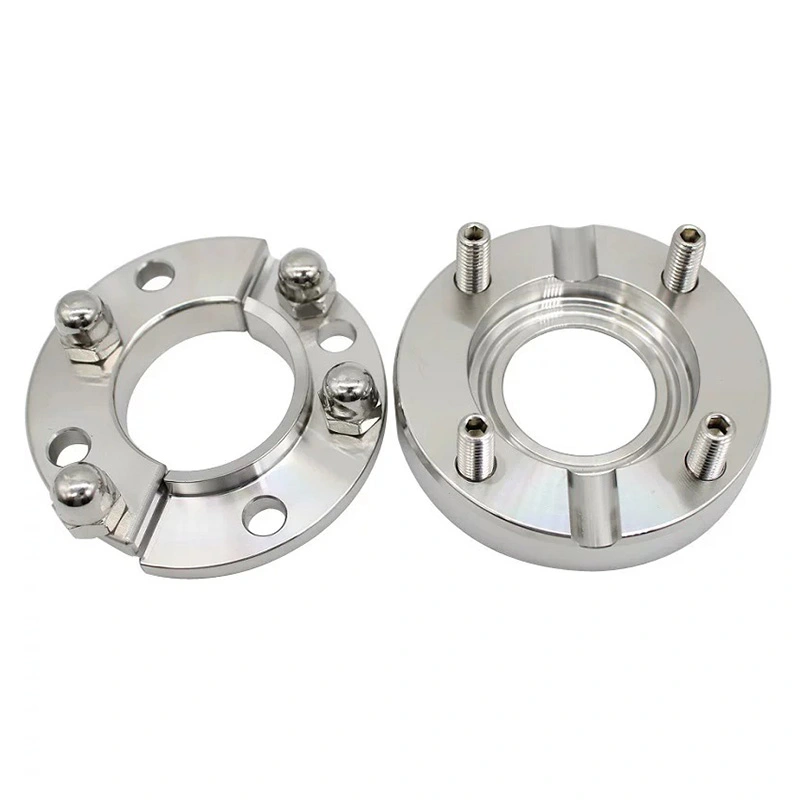

Flangen har et drænhul i monteringsrillen for at hjælpe med at fjerne kondensvand, resterende væske og urenheder fra grænsefladeområdet. Denne struktur hjælper med at reducere væskeophobning, holde monteringsområdet renere, og reducere fugtrelaterede korrosionsrisici under drift.

2. Reduceret retention ved forbindelsesområdet

Tilslutningsfladerne er designet til sanitært procesudstyr, med en glat struktur beregnet til at reducere arealer hvor forurenende stoffer kan samle sig. Den faste overfladeafstand er designet til at forblive tæt på den tilsvarende kontaktfladeafstand, der hjælper med at give en stabil forbindelse mellem flangen og kompatibelt udstyr.

CIP og SIP kompatibilitet

AVM sterile rustfri ståltankflange er designet til systemer, der bruger CIP (Clean-in-Place) og SIP (Sterilize-in-Place) procedurer. Dens rustfri stålkonstruktion og hygiejniske struktur gør det muligt at integrere den ind i procesudstyr, hvor rengøring og sterilisering er en del af rutineproduktionen.

Faktisk CIP/SIP-temperatur, tryk, kemisk koncentration og sterilisationsvarighed bør evalueres i henhold til det komplette installerede system og tilsluttede komponenter.

NA sterilt interface og TC-forbindelse

Den sterile NA-grænseflade / TC-klemmeforbindelse giver en praktisk monteringsgrænseflade til kompatibel sanitet udstyr. Klemmeforbindelsen gør det muligt at installere og fjerne proceskomponenter effektivt til inspektion, kalibrering, udskiftning eller vedligeholdelse.

Ansøgninger

1. Mad- og drikkevarebehandling

Flangen kan bruges til montering af sensorer, prøveudtagningsudstyr og sanitære proceskomponenter på tanke, der anvendes til drikkevarer, fødevareingredienser og flydende fødevareforarbejdning.

2. Mejeriforarbejdning

Den er velegnet til hygiejniske tanke og procesbeholdere, der bruges til mælk, mejeriingredienser og andre flydende mejeriprodukter produkter, hvor der kræves rengøringsvenlige tankforbindelser.

3. Biofarmaceutisk fremstilling

Flangen kan indbygges i sanitære tanke og beholdere til procesovervågning og prøveudtagningsapplikationer hvor forureningskontrol og rengøringsevne er vigtige.

4. Halvleder & elektronik

Det er velegnet til højrent procesudstyr, der kræver rustfri stålkonstruktion og kontrolleret forbindelse grænseflader.

5. Renrums- og højrenhedssystemer

Produktet kan bruges som en monteringsgrænseflade til kompatible sanitære instrumenter og tankudstyr i kontrolleret produktionsmiljøer.

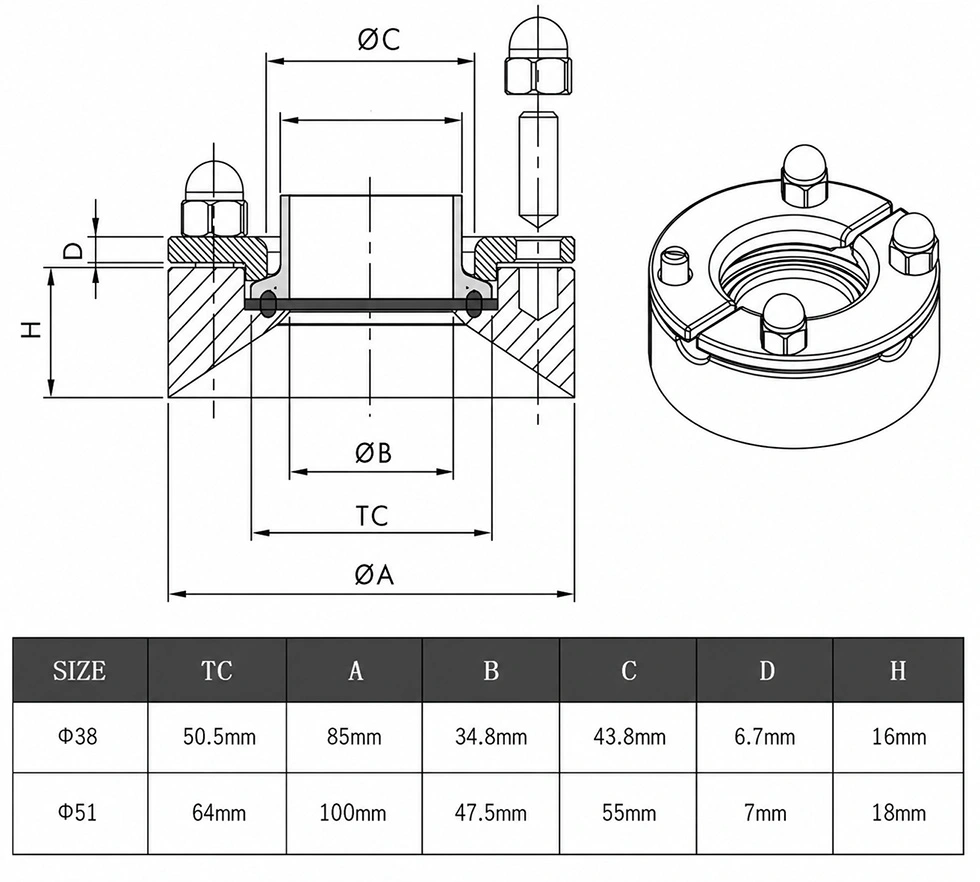

Tekniske specifikationer

Hygiejniske standarder og certificeringer

1. 3-A sanitære krav

For relevante sanitære forarbejdningsprojekter kan produktkonfigurationen specificeres i henhold til 3-A Sanitær Standardkrav. Købere bør bekræfte det påkrævede 3-A certificeringsomfang og dokumentation iht den faktiske applikation og bestilte konfiguration.

2. EHEDG-krav

For hygiejnisk udstyr, der anvendes i fødevarer, mejeriprodukter, farmaceutiske og andre rene forarbejdningsmiljøer, skal de relevante konfigurationen kan evalueres i forhold til EHEDG hygiejniske designkrav. Gældende certificering bør være bekræftet for den specifikke produktkonfiguration.

3. FDA materialeoverholdelse

Materialer og tætningskomponenter kan specificeres i henhold til gældende FDA-krav, hvilket hjælper med at opfylde krav til materialekontakt til sanitære behandlingsapplikationer. Den nøjagtige FDA-dokumentation bør bekræftes i henhold til det valgte materiale og konfiguration.

Buyer Selection Considerations

For valg af tankflange er forbindelseskompatibilitet vigtigere end blot at vælge en nominel størrelse. Købere skal bekræfte tankens installationsposition, NA-grænsefladespecifikation, TC-klemmeforbindelsesstørrelse, tilsluttet sensor- eller prøvetagningsventilmodel, rustfri stålkvalitet, tætningskrav, CIP/SIP-betingelser og påkrævet certificeringsdokumentation inden bestilling.

Levering af tanktegningen eller tilsluttede udstyrsspecifikationer kan hjælpe AVM med at bestemme den passende flange konfiguration.

Typisk forbindelsesstruktur

En typisk installationsstruktur er sanitetstank → tankflange → TC-klemmeforbindelse → sensor eller prøveudtagningsventil. Dette arrangement giver et dedikeret monteringspunkt, samtidig med at den tilsluttede komponent kan fjernes for inspektion, rengøring, kalibrering eller udskiftning.

FAQ

1. Hvilket udstyr kan installeres med den sterile rustfri ståltankflange?

Det bruges hovedsageligt til installation af temperatursensorer, niveausensorer, prøveudtagningsventiler og kompatible TC-saniteter udstyr på tanke og procesbeholdere.

2. Hvor kan tankflangen monteres?

Den kan konfigureres til installation på toppen, bunden eller sidevæggen af en sanitetstank, afhængigt af tanken krav til struktur og procesudstyr.

3. Hvilket materiale er flangen lavet af?

Standardmaterialet er SUS316 rustfrit stål. Hvis en specifik rustfri stålkvalitet eller materialedokumentation er påkrævet, skal købere bekræfte det, når de anmoder om et tilbud.

4. Er tankflangen kompatibel med CIP og SIP?

Ja. Flangen er designet til systemer, der anvender CIP- og SIP-rengørings- eller steriliseringsprocesser. Faktisk drift parametre bør evalueres i henhold til det komplette system.

5. Understøtter produktet 3-A-, EHEDG- og FDA-kravene?

Produktet kan konfigureres og dokumenteres i henhold til gældende 3-A, EHEDG og FDA-relateret sanitet krav. Certificering og overensstemmelsesdokumentation afhænger af det faktiske materiale, tætningskomponenter, produkt konfiguration og anvendelse, så købere bør bekræfte den påkrævede dokumentation, før de bestiller.

6. Hvad er formålet med drænhullet?

Det indbyggede drænhul hjælper med at fjerne kondens, resterende væske og urenheder fra monteringsrillen, hvilket reducerer væskeophobning omkring tilslutningsområdet.

7. Hvilken forbindelse bruger produktet?

Produktet bruger en NA steril grænseflade med en TC-klemmeforbindelse til kompatibelt sanitetstankudstyr.

8. Hvad er standardgennemløbstiden?

Vores standardproduktionstid er 7-10 dage. Den faktiske leveringstid afhænger af ordremængde, produkt konfiguration og materialetilgængelighed. For presserende behov, kontakt AVM for at bekræfte den tilgængelige produktion tidsplan.

9. What are the payment terms?

Vi accepterer et depositum på 30%, med de resterende 70% betalt før forsendelse via T/T eller L/C. Ordrer af lille værdi bør være betalt fuldt ud før produktion.

10. Hvordan er tankflangen pakket?

Produktet er forsvarligt pakket med papir og trækasser for at reducere risikoen for beskadigelse under transport.
