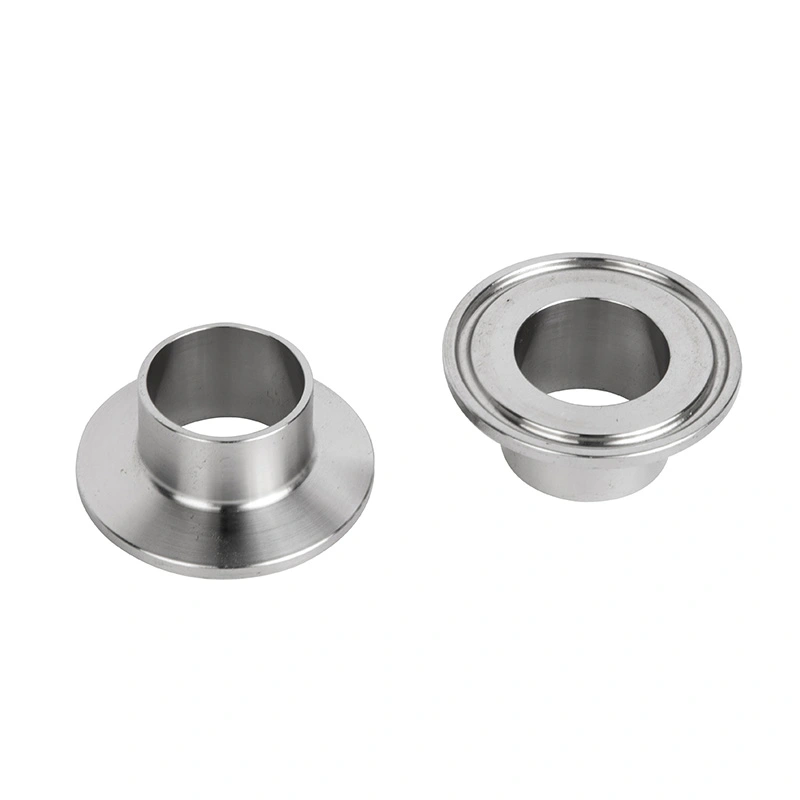

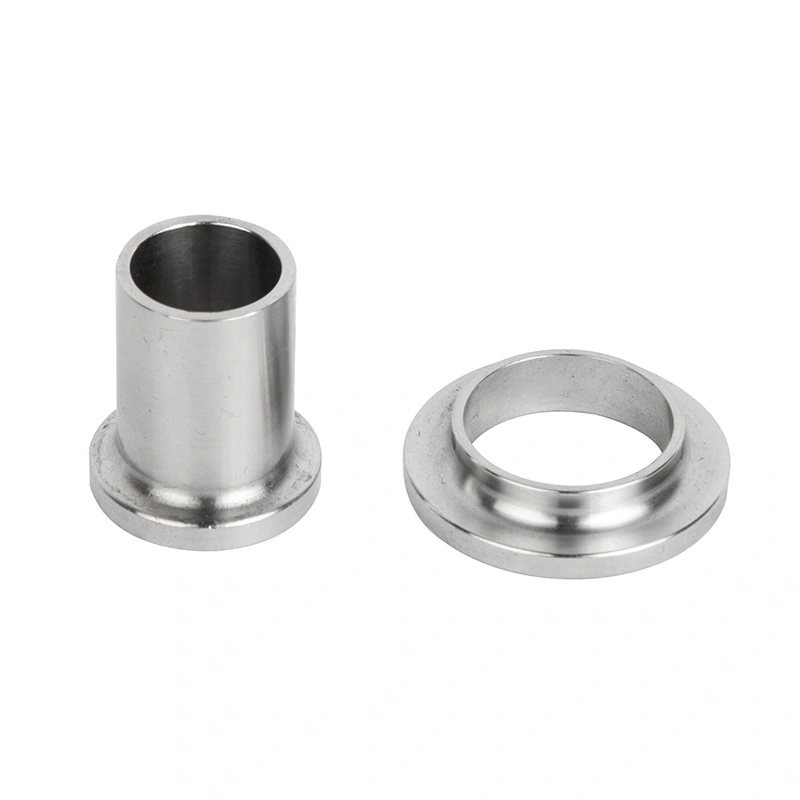

Hygienic BS 4825 ferrule er primært fremstillet af 316L rustfrit stål (1.4404) til applikationer, der kræver god korrosionsbestandighed, mekanisk styrke og hygiejnisk ydeevne. En 304 rustfrit stål mulighed er også tilgængelig til applikationer, hvor materialekravene er mindre krævende.
Designet i overensstemmelse med BS 4825 Part 3, er ferrulen tilgængelig i størrelser fra 1/2" til 8". Den er præcisionsbearbejdet tætningsflade og glat indvendig overflade hjælper med at reducere produkttilbageholdelse og understøtter CIP/SIP-rengøringsprocedurer.
AVM-hylstret følger de dimensionelle krav, der er forbundet med BS 4825 Part 3 hygiejniske hylstre. Den er designet til brug med kompatible sanitære klemmeforbindelser, hvilket gør det muligt at forbinde procesudstyr og rørledningssektioner og frakoblet uden at skære eller svejse røret igen.
Dette gør tilslutningen velegnet til systemer, hvor regelmæssig inspektion, rengøring, komponentudskiftning, el vedligeholdelse af udstyr er påkrævet.
316L rustfrit stål / 1.4404 er standardmaterialet til applikationer, der kræver højere korrosionsbestandighed og hygiejnisk ydeevne. Det er almindeligt udvalgt til farmaceutiske produkter, bioteknologi, mejeriprodukter, fødevarer og høj renhed processystemer.
304 rustfrit stål fås som et alternativ til egnede anvendelser, hvor procesmediet og miljøforhold kræver ikke den ekstra korrosionsbestandighed på 316L.
Materialevalg bør baseres på procesmediet, rengøringskemikalier, driftstemperatur og anvendelig projektkrav.
Hygienic BS 4825 ferrule bruger en sanitær klemmeforbindelse, der fungerer med en kompatibel pakning og klemme. Dette konfigurationen gør, at forbindelsen kan samles og adskilles relativt hurtigt sammenlignet med permanent svejsede forbindelser.
For korrekt tætning skal hylsteret, pakningen og klemmen vælges som et kompatibelt sæt med matchende dimensioner.
Den indvendige overfladetilstand af en hygiejnebøsning påvirker direkte produktfastholdelse og rengøringsydelse. AVM BS 4825 Ferrule bruger en glat indvendig overflade med en standardfinish på Ra ≤ 0,8 μm.
Den glatte boring reducerer områder, hvor procesmedier kan samle sig, og understøtter mere effektiv rengøring og dræning. Rørringen kan indbygges i sanitære rørsystemer ved hjælp af CIP- og SIP-procedurer, forudsat at komplet samling og dens tætningskomponenter er egnede til de specificerede rengørings- og steriliseringsforhold.
For applikationer med høj renhed kan købere angive den krævede overfladefinish og dokumentation før produktion.
AVM Hygienic BS 4825 Ferrule er designet til sanitære behandlingssystemer, hvor hygiejnisk konstruktion, materiale kompatibilitet, overfladetilstand og rengøringsevne er vigtige. Produktkonfigurationer kan vælges iht til krav forbundet med 3-A sanitære standarder, EHEDG hygiejniske designprincipper og FDA fødevarekontakt materialekrav.
De gældende overholdelseskrav afhænger af rustfri stålkvalitet, overfladefinish, pakningsmateriale og komplet forbindelseskonfiguration. AVM kan bekræfte den gældende dokumentation i henhold til det specifikke produkt og projektkrav.
Til fødevare- og mejeriforarbejdningsapplikationer kan hylsteret specificeres i overensstemmelse med gældende 3-A sanitet krav, med hensyn til glatte produktkontaktflader, rengøringsvenlighed og hygiejnisk forbindelse design.
Rørringen kan indbygges i rørsystemer designet i henhold til EHEDG's hygiejniske designprincipper, især til applikationer, hvor lav produkttilbageholdelse, effektiv rengøring og hygiejniske procesforhold er påkrævet.
Til fødevare- og drikkevareapplikationer, der involverer produktkontakt, kan passende materiale- og tætningskonfigurationer være valgt i henhold til gældende FDA-krav. Den specifikke FDA-dokumentation skal bekræftes iht den medfølgende materiale- og pakningskonfiguration.
| Punkt | Specifikation |
| Produkt | Hygiejnisk BS 4825 ferrule |
| Standard | BS 4825 del 3 |
| Standard materiale | Rustfrit stål 316L / 1.4404 |
| Valgfrit materiale | Rustfrit stål 304 |
| Størrelsesområde | 1/2" – 8" |
| Overfladefinish | Ra ≤ 0,8 μm |
| Tilslutningstype | Clamp Ferrule |
| Forseglingsmetode | Kompatibel sanitetspakning + klemme |
| Rensning | CIP/SIP-kompatibel |
| Hygiejniske krav | 3-A / EHEDG / FDA anvendelig konfiguration |
| Anvendelse | Hygiejniske og højrente rørsystemer |
Følgende dimensioner dækker almindelige ferrulestørrelser, der leveres til sanitære rørapplikationer. Købere bør bekræfte de nødvendige rør-OD og tilslutningsmål før bestilling.
| Rør OD | Ferrulængde | Flange OD |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
Rørringen kan bruges i sanitære proceslinjer til væskeoverførsel, udstyrstilslutninger og ren proces systemer. Dens klemkonfiguration gør det også muligt at fjerne tilsluttede komponenter til inspektion og vedligeholdelse.
Typiske anvendelser omfatter forarbejdning af drikkevarer, produktion af flydende fødevarer, overførsel af ingredienser og sanitære hjælpemidler systemer, hvor korrosionsbestandighed og rengørbare rørforbindelser er påkrævet.
316L rustfri stålrør er velegnede til mælk, fløde, yoghurt og andre mejeribehandlingssystemer, hvor hygiejniske tilslutninger og hyppig rengøring er en del af normal produktion.
Hygienic BS 4825 ferrule kan installeres i sanitært brygnings- og drikkeudstyr, inklusive rørføring forbindelser mellem tanke, pumper, ventiler og andre proceskomponenter.
For væskesystemer med høj renhed hjælper den glatte indvendige overflade og sanitære klemmeforbindelse med at skabe en rengøringsvenlig rørarrangement. Det endelige materiale, overfladefinish, pakning og rengøringsprocedure skal vælges i henhold til til processpecifikationen.
Rørringen skal matche den faktiske udvendige diameter på røret og gældende BS 4825-dimensioner. Nominel rørstørrelse alene bør ikke bruges ved bestilling af reservedele.
316L foretrækkes generelt til krævende sanitære, farmaceutiske, bioteknologiske, mejeriprodukter og korrosionsfølsomme applikationer. 304 kan overvejes, når dens korrosionsbestandighed er tilstrækkelig til procesmiljøet.
En standard Ra ≤ 0,8 μm finish er velegnet til mange sanitære applikationer. Projekter med skærpet renlighed krav kan specificere en glattere overfladefinish, hvor det er relevant.
En sanitær ferrule kræver en kompatibel pakning og klemme for at danne den komplette forbindelse. Dimensionerne og materialet i disse komponenter skal kontrolleres sammen for at sikre korrekt samling og tætning.
Købere bør levere de forventede rengøringskemikalier, temperatur, steriliseringsforhold og drift miljø ved valg af ferrule og tætningskomponenter til CIP/SIP-systemer.
AVM leverer BS 4825 sanitetsrør til hygiejniske rørprojekter, der kræver forskellige størrelser, materialekvaliteter, overfladefinish og tilslutningskonfigurationer.
For tilbud og teknisk bekræftelse kan købere levere rørets OD, materialekvalitet, mængde, overfladefinish, pakningskrav og anvendelse.
For farmaceutiske, bioteknologiske, fødevarer, mejeriprodukter, drikkevarer og højrenhedsprojekter kan AVM bekræfte den gældende produktkonfiguration og tilgængelig teknisk dokumentation i henhold til de specifikke ordrekrav.
Beslaget er designet i overensstemmelse med BS 4825 Part 3 krav til hygiejniske bøsninger og er beregnet til kompatible sanitære klemme rørsystemer.
Standardmaterialet er 316L rustfrit stål / 1.4404. 304 rustfrit stål kan også leveres til passende applikationer.
Det medfølgende størrelsesområde er 1/2" til 8". Almindelige størrelser inkluderer 1/2", 1", 2", 3", 4" og 6". De nøjagtige mål skal bekræftes i forhold til den påkrævede rørstandard før bestilling.
Ja. Rørringen kan bruges i farmaceutiske og bioteknologiske sanitære rørsystemer, når det valgte materiale, overfladefinish, pakning og komplet systemkonfiguration opfylder projektets hygiejniske krav.
Beslaget kan konfigureres i henhold til gældende 3-A, EHEDG og FDA-relaterede krav. Den nøjagtige overholdelse og dokumentation afhænger af materiale, overfladefinish, pakning og specifik produktkonfiguration. Købere bør bekræfte den nødvendige dokumentation med AVM før bestilling.
Standard overfladefinish er Ra ≤ 0,8 μm. Hvis projektet kræver en anden overfladespecifikation, bør købere oplys den ønskede finish ved tilbudsanmodning.
Ja. Rørringen kan indbygges i CIP/SIP-kompatible sanitære rørsystemer. Den komplette forbindelse samling, inklusive pakning og klemme, skal være egnet til de faktiske rengørings- og steriliseringsforhold.
Rørringen er rørforbindelseskomponenten. En kompatibel klemme og pakning kan specificeres i henhold til projektet krav. Købere bør bekræfte, om de har brug for en individuel rørring eller en komplet tilslutningssamling.
316L rustfrit stål anbefales generelt til højere korrosionsbestandighed og krævende hygiejniske applikationer. 304 rustfrit stål kan anvendes, hvor procesmediet og driftsmiljøet er kompatibelt med dets materiale ejendomme.
