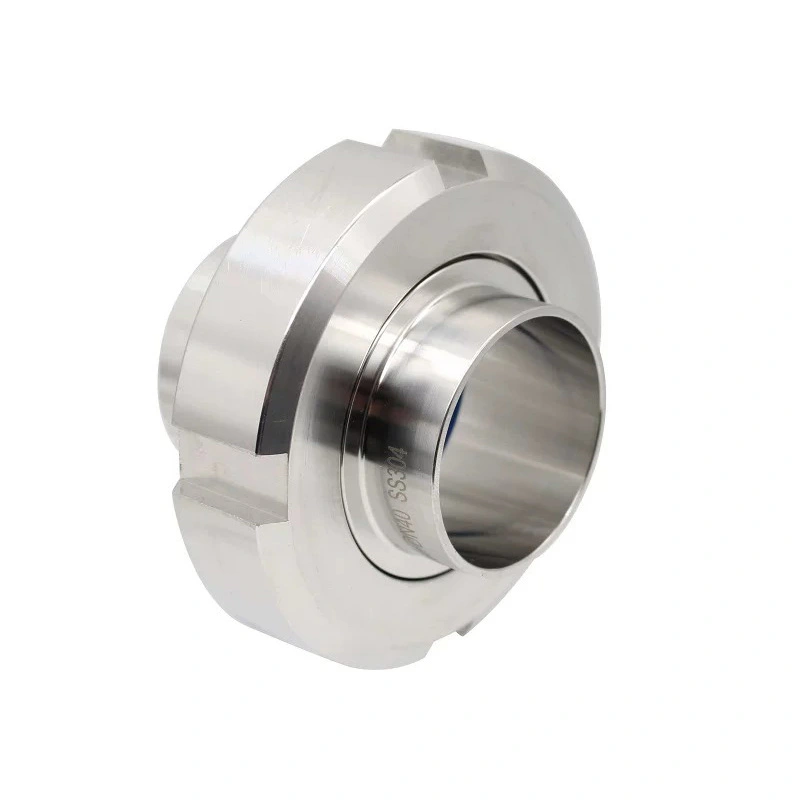

Hygiejnisk SMS Union rørfitting

Hygienic SMS Union Pipe Fitting er fremstillet af SUS304 / 1.4301 eller SUS316L / 1.4404 rustfrit stål og designet i henhold til SMS 1145 hygiejniske fagforeningskrav. Præcisionsbearbejdede forbindelses- og tætningsflader hjælper opretholde en pålidelig samling, mens den glatte indre overflade reducerer produkttilbageholdelsen i proceslinjen.

AVM SMS Union Pipefitting er velegnet til mejeriprodukter, mad og drikkevarer, brygning, farmaceutisk, bioteknologi, kosmetik, og andre hygiejniske væskebehandlingssystemer, især hvor rengørbarhed og bekvem rørledningsvedligeholdelse er vigtige.

Forbindelsesstruktur og materiale

1. SMS 1145 Hygiejnisk Standard

Unionen er designet efter SMS 1145 krav til sanitære rørtilslutninger. Den standardiserede struktur hjælper med at lette kompatibiliteten med tilsvarende SMS sanitære komponenter og giver ingeniører mulighed for at bygge servicevenlige procesrørsystemer.

Fagforeningsformatet er især nyttigt for rørledninger, der skal åbnes med jævne mellemrum for udskiftning af udstyr, inspektion, rengøring eller proceslinjemodifikation.

2. Valgmuligheder i rustfrit stål

AVM giver SUS304 / 1.4301 og SUS316L / 1.4404 materialemuligheder.

SUS304 er velegnet til almindelige sanitære processer, hvor standard korrosionsbestandighed er tilstrækkelig. SUS316L tilbyder højere korrosionsbestandighed og er almindeligt udvalgt til farmaceutiske, bioteknologiske, mejeriprodukter og mere krævende procesmiljøer.

Materialevalg bør tage højde for procesmediet, rengøringskemikalier, driftstemperatur og relevant branchekrav.

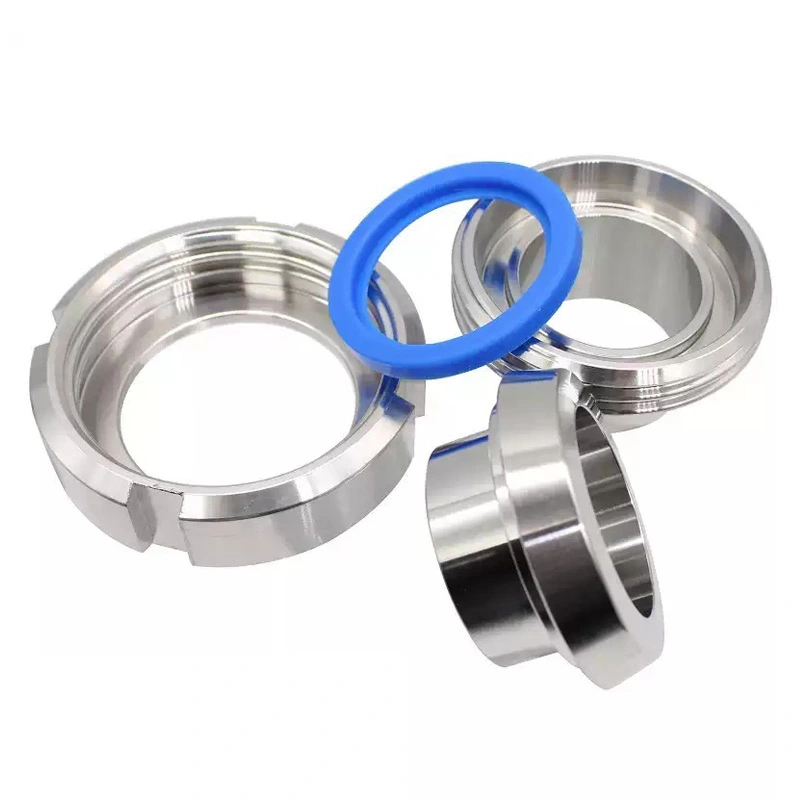

3. Union Connection Configurations

Forskellige installationsforhold kræver forskellige tilslutningsarrangementer. AVM SMS Union Rørfitting kan være leveres i konfigurationer med gevindsamling, svejset union og han/hun.

Dette giver købere mulighed for at vælge forbindelsesstrukturen i henhold til det eksisterende rør, udstyrsgrænseflade, installationsmetode og vedligeholdelseskrav.

Forsegling og indvendig overflade

Tætningsgrænsefladen er en af ​​de vigtigste overvejelser, når du vælger en sanitetsforening. AVM SMS fagforeninger bruger præcisionsbearbejdede tætningsflader og kompatible sanitære tætningsmaterialer for at hjælpe med at reducere lækage under normal operation.

Tilgængelige tætningsmaterialer inkluderer EPDM, FKM, PTFE og silikone, hvilket gør det muligt at vælge tætningskonfigurationen i henhold til procesmediet og driftsbetingelserne.

Standard overfladefinish er Ra ≤ 0,8 μm. Den glatte indre overflade hjælper med at reducere områder, hvor procesvæsker kan forbliver og understøtter rengøringsprocedurer i hygiejniske rørsystemer.

Tekniske højdepunkter

Montering og vedligeholdelse

1. Quick Pipeline Disassembly

Unionsstrukturen gør det muligt at adskille tilsluttede komponenter uden at skære i rørledningen. Dette er nyttigt, når pumper, ventiler, instrumenter, tanke eller andet procesudstyr kræver inspektion eller udskiftning.

2. Nemmere vedligeholdelse

For fabrikker med regelmæssig produktionsvedligeholdelse kan en aftagelig unionsforbindelse reducere arbejdet med adgang til individuelle sektioner af rørsystemet.

Forbindelsen skal samles ved hjælp af den korrekte paknings- og tilspændingsmetode. Overdreven stramning bør være undgås, fordi det kan beskadige tætningskomponenterne eller påvirke forbindelsens ydeevne.

3. Velegnet til CIP- og SIP-systemer

Hygienic SMS Union Pipe Fitting kan indbygges i sanitære rørsystemer ved hjælp af CIP og SIP rengøring procedurer, forudsat at det valgte materiale og tætningen er kompatible med de faktiske rengøringskemikalier, temperatur, tryk og steriliseringsforhold.

Hygiejniske designovervejelser

Sanitære forbindelser skal give mere end mekanisk sammenføjning. Deres indre geometri, tætningsstruktur, overfladefinish og materialevalg påvirker alle rengøring og kontamineringskontrol.

AVM Hygienic SMS Union Pipe Fitting bruger en glat intern flowbane og rustfri stålkonstruktion for at reducere produktfastholdelse og understøtte hygiejnisk forarbejdning.

For farmaceutiske, bioteknologiske, fødevare- og mejeriprojekter bør købere vurdere hele rørsamlingen, inklusive rør, fittings, pakninger, ventiler, svejsekvalitet og rengøringsprocedurer, snarere end at vurdere forening selvstændigt.

Ansøgninger

Mejeriforarbejdning

SMS fagforeninger er velegnede til mejeriproceslinjer, der bruges til mælk, fløde, yoghurt og andre flydende mejeriprodukter. Den aftagelig forbindelsesstruktur er nyttig til udstyr, der kræver regelmæssig inspektion og rengøring.

Mad og drikke

Unionen kan bruges til fremstilling af drikkevarer, forarbejdning af flydende fødevarer, overførsel af ingredienser og sanitære hjælpemidler rør, hvor der kræves rengørbare forbindelser.

Brygningssystemer

I bryggeudstyr kan fagforeninger forbinde tanke, pumper, ventiler og procesrørledninger, mens de tillader udvalgte komponenter, der skal fjernes for vedligeholdelse.

Farmaceutisk og bioteknologi

SUS316L konstruktion og kompatible tætningsmaterialer gør samlingen velegnet til rene procesrør, der anvendes i farmaceutiske og bioteknologiske faciliteter. Endelige materiale- og overfladekrav bør vælges iht den specifikke processpecifikation.

Kosmetisk og kemisk behandling

Unionen kan anvendes til sanitære væskebehandlingslinjer til kosmetik og egnede kemiske produkter hvor korrosionsbestandighed, rengøringsvenlighed og vedligeholdelige forbindelser er påkrævet.

Valg af tætningsmateriale

Det faktiske tætningsmateriale skal bekræftes i forhold til procesmediet og driftsbetingelserne før bestilling.

SMS Union Valgvejledning

1. Vælg den rigtige størrelse

Det tilgængelige område er DN10–DN100. Unionens størrelse skal svare til den eksisterende rør- eller udstyrstilslutning i stedet for kun at blive valgt i henhold til den forventede strømningshastighed.

2. Vælg rustfri stålkvalitet

SUS304 er velegnet til mange almindelige sanitære applikationer, mens SUS316L normalt foretrækkes til højere korrosion modstand og mere krævende hygiejniske procesforhold.

3. Bekræft forbindelsestypen

Gevind-, svejsede og han-/hunkonfigurationer opfylder forskellige installationskrav. Købere bør tjekke eksisterende pipeline-grænseflade, før du vælger fagforeningen.

4. Bekræft forseglingen

EPDM, FKM, PTFE og silikone har forskellige kemiske og temperaturbestandige egenskaber. Forseglingen skal være valgt ud fra den faktiske proces og rengøringsforhold.

AVM forsyning og teknisk support

AVM leverer Hygienic SMS Union Pipe Fitting i forskellige størrelser, rustfri stålkvaliteter, tilslutningskonfigurationer, og tætningsmaterialer til hygiejniske procesrørprojekter.

Ved tilbudsanmodning kan købere oplyse DN-størrelse, materialekvalitet, tilslutningstype, tætningsmateriale, mængde, overfladefinish og anvendelse.

For mejeri-, mad-, drikkevare-, farmaceutiske, bioteknologiske, kosmetiske og andre rene procesprojekter kan AVM bekræfte den passende konfiguration og tilgængelig teknisk dokumentation i henhold til de specifikke ordrekrav.

FAQ

1. Hvilken standard følger AVM SMS Unionen?

Produktet er designet i henhold til SMS 1145 hygiejniske fagforeningskrav og er beregnet til kompatible sanitære forhold procesrørsystemer.

2. Hvilke materialer er tilgængelige?

Standardmaterialemulighederne er SUS304 / 1.4301 og SUS316L / 1.4404. Den passende karakter bør vælges i henhold til procesmediet og korrosionskravene.

3. Hvilke størrelser er tilgængelige?

Standardstørrelsesområdet er DN10 til DN100. Den nødvendige størrelse bør matches med det eksisterende sanitetsrør og udstyrstilslutning.

4. Hvilke tætningsmaterialer kan leveres?

Tilgængelige muligheder inkluderer EPDM, FKM, PTFE og silikone. Det korrekte materiale afhænger af procesmediet, temperatur, tryk, rengøringskemikalier og steriliseringsforhold.

5. Er SMS Unionen egnet til CIP og SIP?

Ja. Unionen kan indbygges i CIP/SIP-kompatible sanitetssystemer, forudsat at den valgte tætning materiale og komplet tilslutningssamling er velegnet til de faktiske rengørings- og steriliseringsforhold.

6. Hvad er forskellen mellem en svejset forbindelse og en unionsforbindelse?

En svejset forbindelse skaber en permanent rørsamling, mens en union giver en aftagelig forbindelse. SMS fagforeninger er særligt nyttigt, hvor udstyr eller rørledningssektioner regelmæssigt skal efterses, udskiftes eller skilles ad.

7. Er SUS316L nødvendig til farmaceutiske anvendelser?

Ikke alle farmaceutiske applikationer kræver den samme materialekonfiguration. SUS316L er dog almindeligt valgt til krævende hygiejniske og korrosionsfølsomme procesmiljøer. Den endelige materialekarakter bør bestemmes i henhold til processpecifikationen.

8. Hvilken overfladefinish er tilgængelig?

Standard overfladefinish er Ra ≤ 0,8 μm. Hvis et projekt kræver en anden overfladespecifikation, skal dette være bekræftet med AVM før produktion.

9. Hvad er produktionstiden?

Standardproduktionstiden er 7-10 dage. Den faktiske tidsplan afhænger af ordremængde, materialetilgængelighed, produktspecifikationer og tilpasningskrav. Hasteordrer skal bekræftes med AVM før bestilling.

10. Hvad er betalingsbetingelserne?

Standardvilkårene er 30% depositum og 70% balance før forsendelse med T/T eller L/C. Ordrer med mindre værdi skal betales fuldt ud før produktion.

11. Hvordan pakkes SMS fagforeninger til eksport?

Produkterne er forsvarligt pakket i papir- og trækasser til international transport. Emballage arrangementer kan bekræftes i henhold til ordremængde og forsendelseskrav.
