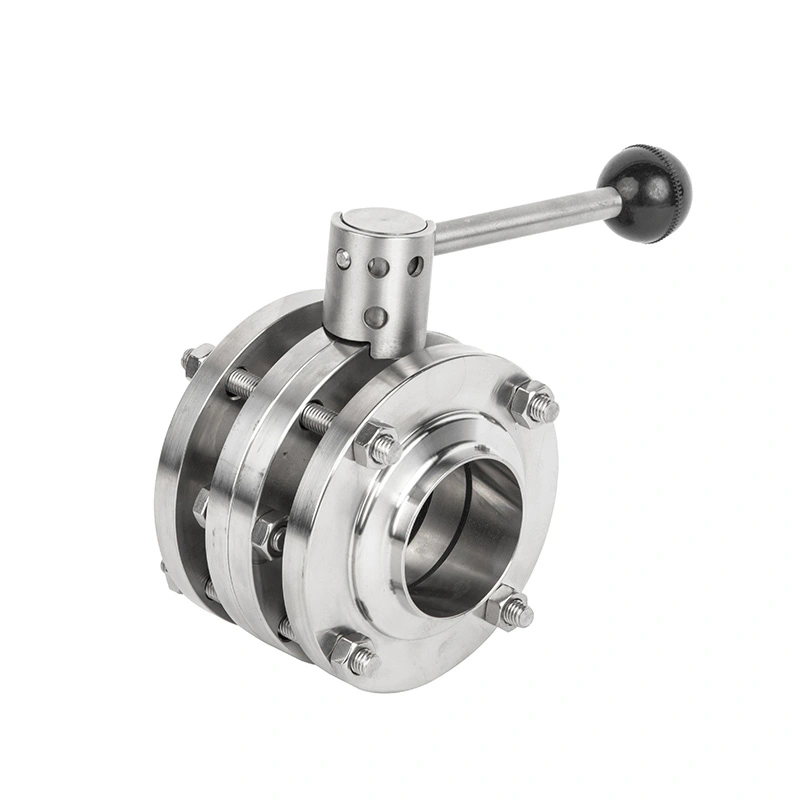

Sanitær rustfrit stål manuel 3-delt sommerfuglventil

Den tredelte konstruktion giver nem adgang til den sanitære rustfri stål manual 3-delt sommerfugl Ventilhus og indvendige tætningskomponenter, som er nyttige til inspektion, rengøring, udskiftning af tætninger og rutine vedligeholdelse. Den rustfri stålkonstruktion og de sanitære tilslutningsmuligheder gør ventilen velegnet til rengøring forarbejdningsmiljøer, hvor hygiejne og pålidelig drift er vigtig.

Ventilen er almindeligt anvendt i medicin, bioteknologi, mad og drikkevarer, mejeriprodukter, kosmetik og andre sanitære produkter behandlingssystemer til væskeoverførsel, linjeisolering, dræning og flowjustering.

Produktegenskaber

1. Struktur i tre dele for nemmere vedligeholdelse

Den tredelte konstruktion gør det muligt at få lettere adgang til ventilhuset og interne komponenter undervejs vedligeholdelse. Sammenlignet med strukturer, der er sværere at adskille, er denne konfiguration velegnet til behandlingslinjer, der kræver regelmæssig inspektion, rengøring eller udskiftning af tætningskomponenter.

2. Direkte manuel flowjustering

Det manuelle låsehåndtag giver direkte kontrol over ventilpositionen uden at kræve trykluft, elektriske ledninger eller pneumatisk kontroludstyr. Operatører kan vælge helt åben, helt lukket eller mellemliggende stillinger i henhold til proceskravene.

3. Konstruktion af rustfrit stål

Ventilen er fremstillet af komponenter i rustfrit stål, der er egnet til hygiejniske procesapplikationer. Den glatte indre struktur hjælper med at reducere medieophobning og understøtter lettere rengøring i sanitære rørsystemer.

4. 90° roterende betjening

Den manuelle 3-delte sommerfugleventil i rustfrit stål bruger en kvart omgangs betjeningsmekanisme. Roterer håndtaget driver sommerfugleskiven ca. 90°, så operatøren kan skifte mellem åben og lukket positioner eller juster flowpassagen i en mellemposition.

5. Flere sanitære forbindelser

AVM leverer forskellige tilslutningskonfigurationer for at rumme forskellige rørlayouts, herunder klemme, svejsning, gevind og tredelte forbindelser. Forskellige dimensionelle standarder kan vælges i henhold til de eksisterende proces pipeline.

Arbejdsprincip

Den manuelle sommerfugleventil styrer procesmediet gennem rotationen af ​​en intern skive.

Når håndtaget roterer skiven, så den flugter med rørledningen, er ventilen i åben position og lader medierne passere igennem. Når skiven roterer væk fra strømningsretningen, vil det tilgængelige strømningsareal falder og flowet kan justeres. Når skiven når den lukkede position, presser den mod tætningen struktur for at isolere rørledningen.

Låsemekanismen hjælper med at opretholde den valgte position under drift, hvilket reducerer utilsigtede bevægelser forårsaget af vibrationer eller normale procesforhold.

Manuel betjening

Den manuelle version er særligt velegnet til proceslinjer, hvor operatører har brug for direkte adgang til ventilen og automatiseret aktivering er ikke nødvendig.

Håndtaget kan bruges til isolering under vedligeholdelse af udstyr, procesjustering, rengøring, dræning eller linje skifte. Da ventilen ikke kræver en ekstern pneumatisk forsyning, er dens installation forholdsvis ligetil og kan reducere antallet af hjælpekomponenter omkring rørledningen.

For anlæg med mange individuelle sanitetsventiler kan den manuelle konfiguration også bruges på steder, hvor hyppig fjernbetjening er ikke nødvendig.

Ansøgninger

1. Farmaceutisk & Bioteknologi

Ventilen kan installeres i farmaceutiske væskeoverførselslinjer, bufferforberedelsessystemer, bioprocesudstyr, sterile procesrør, væskesystemer med høj renhed og rene forsyningsledninger, hvor driften er hygiejnisk og pålidelig manuel isolering er påkrævet.

2. Mad og drikke

Typiske anvendelser omfatter mejeriforarbejdning, mælke- og yoghurtproduktion, drikkevareproduktion, juiceforarbejdning, overførsel af fødevareingredienser, bryggerisystemer og rørledninger til forarbejdning af flydende fødevarer.

3. Kosmetik og personlig pleje

Ventilen er velegnet til flydende og semi-flydende produktoverførselssystemer, der anvendes til shampoo, lotion, creme, kosmetik ingredienser og andre produkter til personlig pleje.

4. Hygiejniske hjælpe- og processystemer

Det kan også bruges i sanitære vandledninger, rengøringssystemer, processkinner, opbevarings- og overførselsudstyr og andre hygiejniske rørapplikationer, der kræver manuel flowkontrol eller afspærring.

Produktkonstruktion

Ventilen består af et tredelt ventilhus i rustfrit stål, butterfly-skive, ventilaksel, tætningskomponenter og manuelt låsehåndtag. Den modulære kropsstruktur giver adgang til de interne ventilkomponenter til inspektion og vedligeholdelse.

Forskellige forbindelseskonfigurationer kan vælges i henhold til rørledningsdesignet, herunder klemme, svejset, gevind og tredelte sanitære forbindelser.

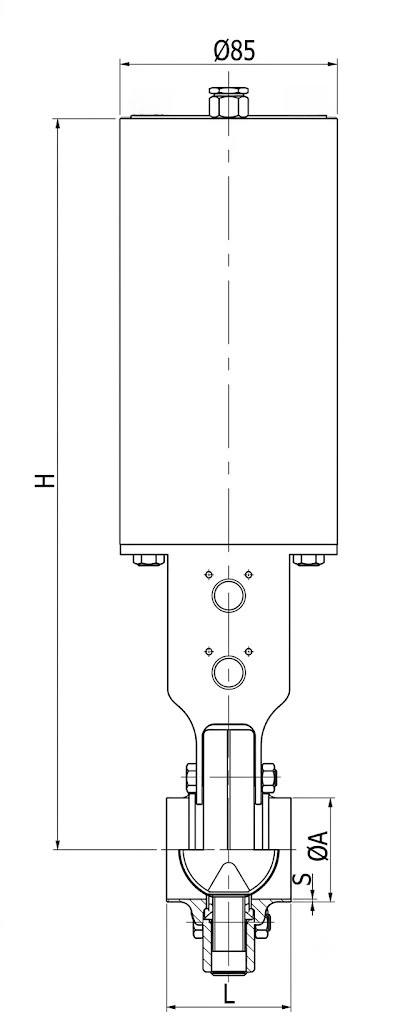

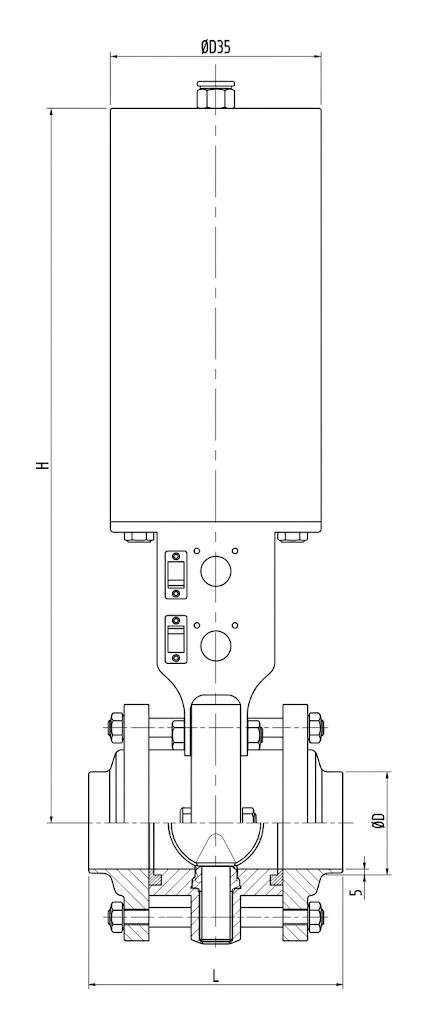

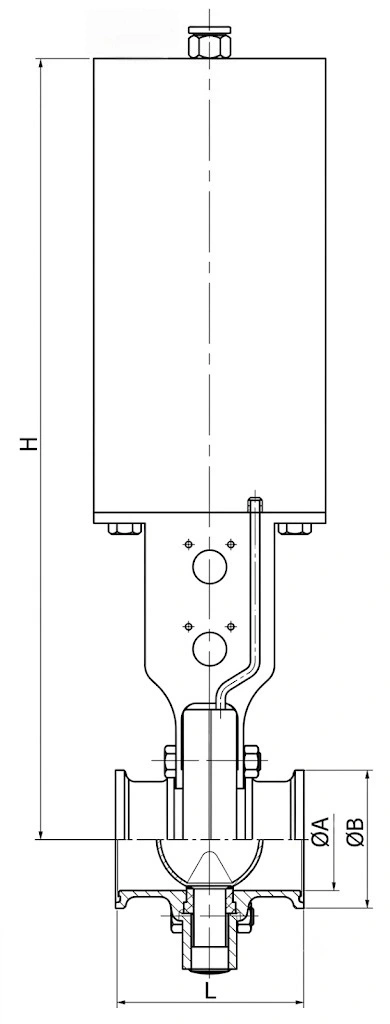

Tekniske specifikationer

Klemmetype med manual

DIN standard klemmetype med manual

Svejsetype med manual

DIN standard svejsetype med manual

Gevindtype med manual

Tredelt type med manual

Fordele

AVM sanitær rustfrit stål manuel 3-delt sommerfuglventil kombinerer direkte mekanisk drift med en vedligeholdelsesvenlig tredelt konstruktion. Den er velegnet til sanitære rørledninger, hvor operatører kræver det ligetil ventilpositionering, pålidelig isolering og bekvem adgang til interne komponenter.

De tilgængelige klemme, svejsede, gevindskårne og tredelte konfigurationer giver fleksibilitet, når de matcher eksisterende sanitære rørsystemer. Dens manuelle betjeningsmetode eliminerer også behovet for trykluft og pneumatisk styretilbehør på installationssteder, hvor automatiseret drift er unødvendig.

FAQ

Hvad er standardproduktionstiden?

Standardproduktionstiden er 2-4 uger. Den faktiske tidsplan afhænger af ordremængde, ventilspecifikationer, forbindelsestype og materialetilgængelighed. Uopsættelige krav skal bekræftes med AVM før bestilling.

Hvilke betalingsbetingelser er tilgængelige?

Standard betalingsbetingelser er 30% depositum med de resterende 70% betalt før forsendelse med T/T eller L/C. Lille værdi ordrer kan kræve fuld betaling før produktion.

Hvordan er ventilen pakket til eksport?

Ventilen er forsvarligt pakket i passende papir- og trækasser til international transport. Emballagen hjælper Beskyt det rustfrie stålhus, forbindelsesender, håndtag og tætningskomponenter under håndtering og forsendelse.
