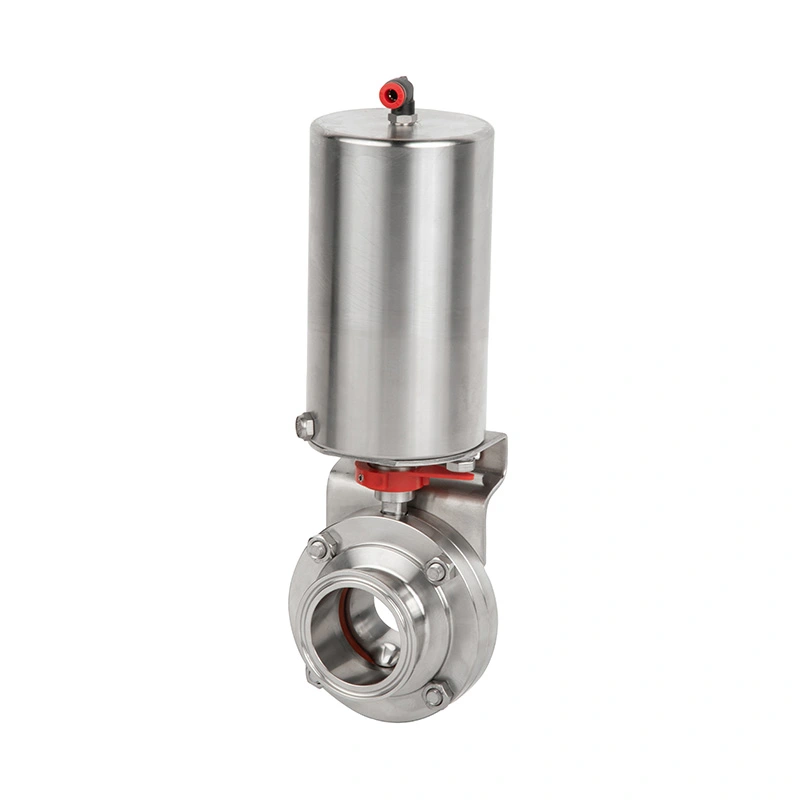

Sanitær pneumatisk 2-delt sommerfugleventil

Den sanitære pneumatiske 2-delt sommerfugleventil fås med 304L eller 316L produktkontaktdele i rustfrit stål og EPDM som standard tætningsmateriale, med FPM, silikone og NBR tilgængelige som ekstraudstyr. Den pneumatiske aktuator giver 90° roterende bevægelse til åbning og lukning, mens NC, NO og dobbeltvirkende konfigurationer tillader driftstilstand, der skal vælges i henhold til proces- og sikkerhedskrav.

Med Tri-Clamp, svejset, gevind, klemme og flangeforbindelsesmuligheder kan AVM-ventilen konfigureres til forskellige sanitære rørsystemer. Det er velegnet til farmaceutisk, bioteknologi, mad og drikkevarer, mejeriprodukter, kosmetik, fine kemiske og andre rene procesapplikationer.

Produktegenskaber

Hygiejnisk todelt struktur

Ventilen bruger en kompakt todelt krop med glatte produktkontaktflader for at reducere materialetilbageholdelse og forenkle rengøringen. 304L og 316L rustfrit stål er tilgængelige for produktkontaktkomponenter med en EN 10204 3.1B certifikat tilgængeligt i henhold til den valgte konfiguration. Den indvendige overfladefinish kan nå Ra ≤0,8 μm.

Pneumatisk drift for automatiserede linjer

Den pneumatiske aktuator konverterer trykluftbevægelse til 90° roterende bevægelse, hvilket muliggør hurtig og repeterbar ventil operation. Den kan tilsluttes PLC og andre processtyringssystemer til fjernåbning, lukning og overvågning. Styrelufttrykket er specificeret til 5–8 bar.

Forsegling til gentagen åbning og lukning

Skiven og elastomersædet er designet til at opretholde tætning under gentagne driftscyklusser. EPDM er standarden tætningsmateriale, mens FPM, silikone og NBR kan vælges i henhold til procesmediet og driften forhold. Aktuatoren giver det nødvendige lukkemoment, når skiven når tætningspositionen.

Flere driftskonfigurationer

Den sanitære pneumatiske 2-delt sommerfugleventil kan leveres som normalt lukket, normalt åben eller dobbeltvirkende. Dette giver brugerne mulighed for at vælge ventilrespons, når lufttilførslen ændres eller afbrydes. En manual flerpositionshåndtag fås også til installationer, hvor lokal justering er påkrævet.

Arbejdsprincip

Ventilen styrer procesmediet gennem en skive monteret på ventilakslen. Den pneumatiske aktuator roterer aksel gennem ca. 90°.

Når ventilen er helt åben, placeres skiven i retning af rørledningen, så procesmediet kan passere igennem. Når aktuatoren roterer skiven mod den lukkede position, falder det tilgængelige flowareal. Hvornår skiven når den lukkede position, den kommer i kontakt med elastomersædet og blokerer rørledningen.

For en normalt lukket konfiguration returnerer fjederen ventilen til den lukkede position, når der er pneumatisk tryk fjernet. For en normalt åben konfiguration returnerer fjederen ventilen til den åbne position. Et dobbeltvirkende aktuatoren bruger trykluft til både åbning og lukning.

Pneumatiske driftstilstande

Normalt lukket

Ventilen åbner, når der tilføres trykluft, og vender tilbage til lukket position ved hjælp af fjederkraft, når luft trykket fjernes. Denne konfiguration kan bruges, hvor processen kræver automatisk strømningsisolering under tab af pneumatisk forsyning.

Normalt åben

Ventilen lukker, når der tilføres trykluft, og vender tilbage til åben position, når lufttilførslen fjernes. Denne konfiguration kan vælges, når opretholdelse af procesflow foretrækkes under en pneumatisk fejl.

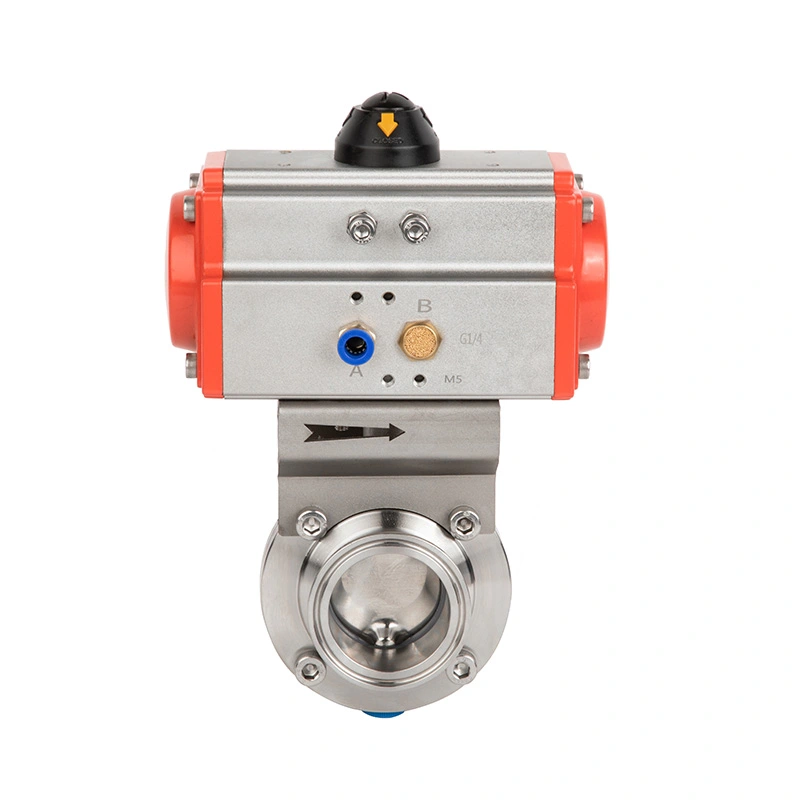

Dobbeltvirkende

Trykluft styrer både åbne- og lukkebevægelser. Denne konfiguration giver ensartet aktuatorkraft ind begge retninger og er velegnet til automatiserede produktionssystemer med regelmæssige cykelkrav.

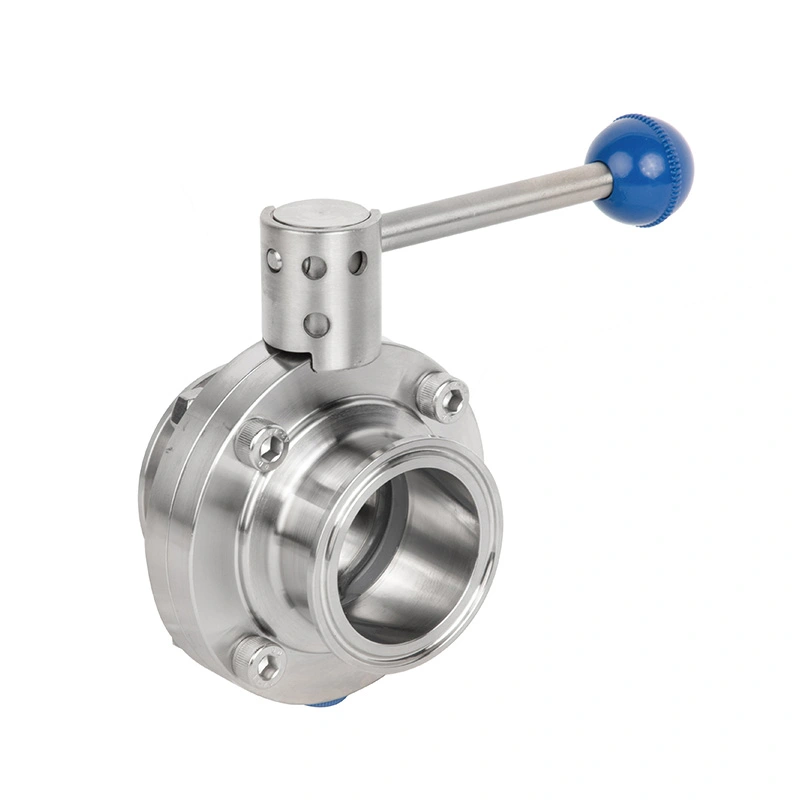

Manuel betjening

Et låsehåndtag med flere positioner kan installeres, hvor lokal flowjustering er påkrævet. Operatøren kan vælge helt åbne, helt lukkede eller mellemliggende positioner uden at kræve et pneumatisk styresystem.

Denne konfiguration er nyttig for sektioner af en proceslinje, der kræver lejlighedsvis manuel indgriben, idriftsættelsesjustering eller vedligeholdelsesisolering.

Ansøgninger

Farmaceutisk og bioteknologi

AVM sanitær pneumatisk 2-delt sommerfugleventil kan bruges i farmaceutiske og bioteknologiske procesrør til væskeoverførsel, bufferforberedelse, bioreaktorsystemer, sterile proceslinjer, CIP-systemer og højrenhedsvæske håndtering. Produktkontaktkonstruktionen i rustfrit stål og den tilgængelige sanitære overfladefinish er velegnet til applikationer, hvor rengøring og kontamineringskontrol er vigtig.

Mad & drikke

Typiske anvendelser omfatter mejeriforarbejdning, mælke- og yoghurtproduktion, drikkevareforarbejdning, juiceproduktion, bryggerisystemer og overførsel af fødevareingredienser. Pneumatisk drift gør det muligt at integrere ventilen i automatiseret overførsels- og behandlingslinjer.

Kosmetik og personlig pleje

Ventilen kan bruges til shampoo, lotion, creme og andre flydende eller halvflydende produkter. Det sanitære konstruktionen understøtter rutinemæssig rengøring og hjælper med at reducere produktakkumulering i procespipelinen.

Finkemiske og rene processystemer

Anvendelser omfatter fin kemisk væskeoverførsel, rene forsyningssystemer, hygiejnisk væskedistribution og proces-væskekontrol, hvor rustfri stålkonstruktion og gentagelig automatiseret drift er påkrævet.

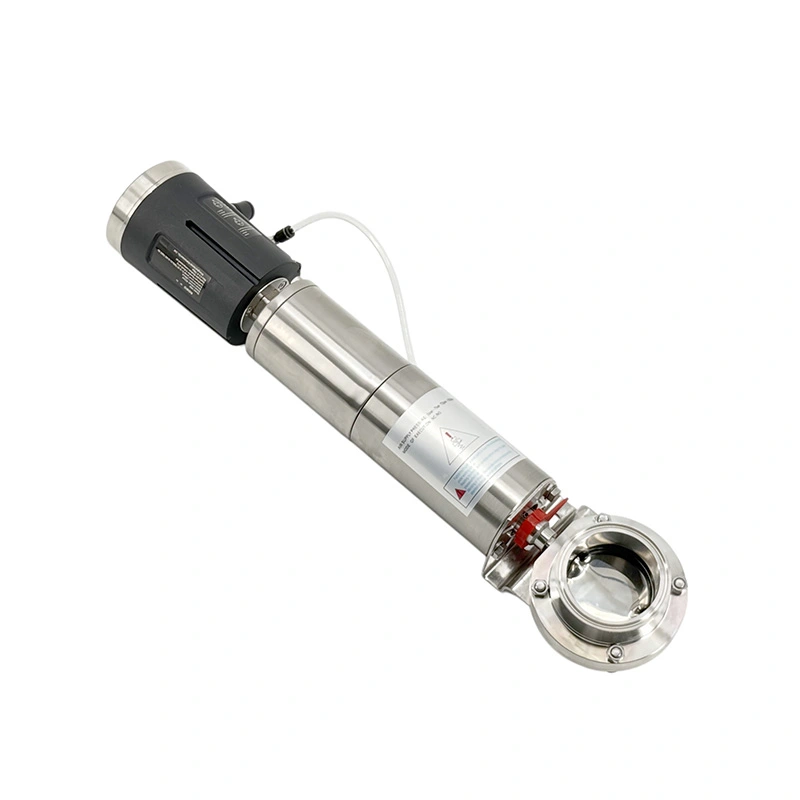

Produktkonstruktion

Hovedkomponenterne inkluderer et sanitært todelt ventilhus, rustfri stålskive, ventilaksel, elastomertætning system og pneumatisk aktuator. Valgfri intelligente controllere, magnetventiler, positionssensorer og NPN/PNP grænsepositionssensorer kan tilføjes i henhold til processystemets automatiseringskrav.

Tekniske specifikationer

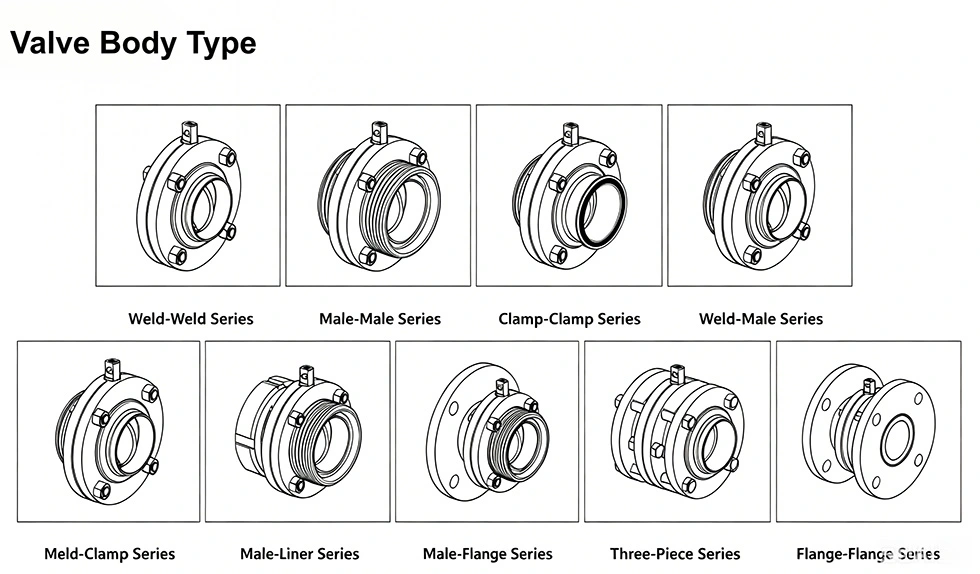

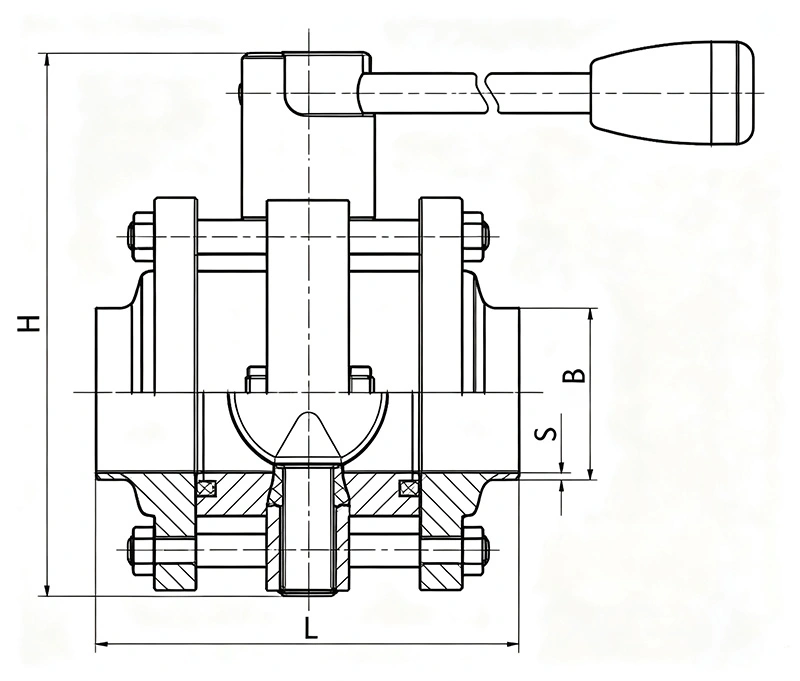

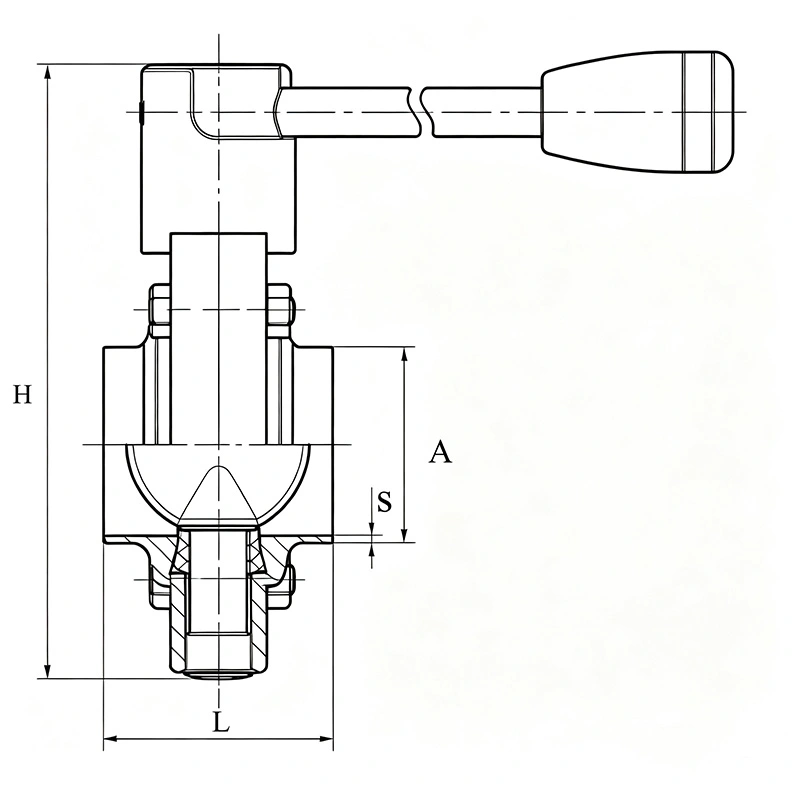

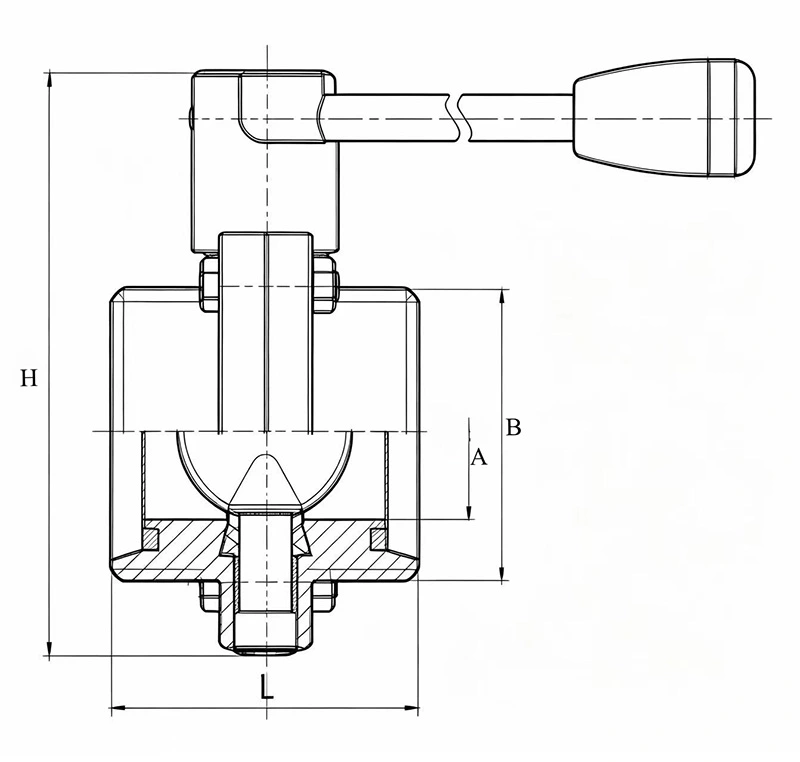

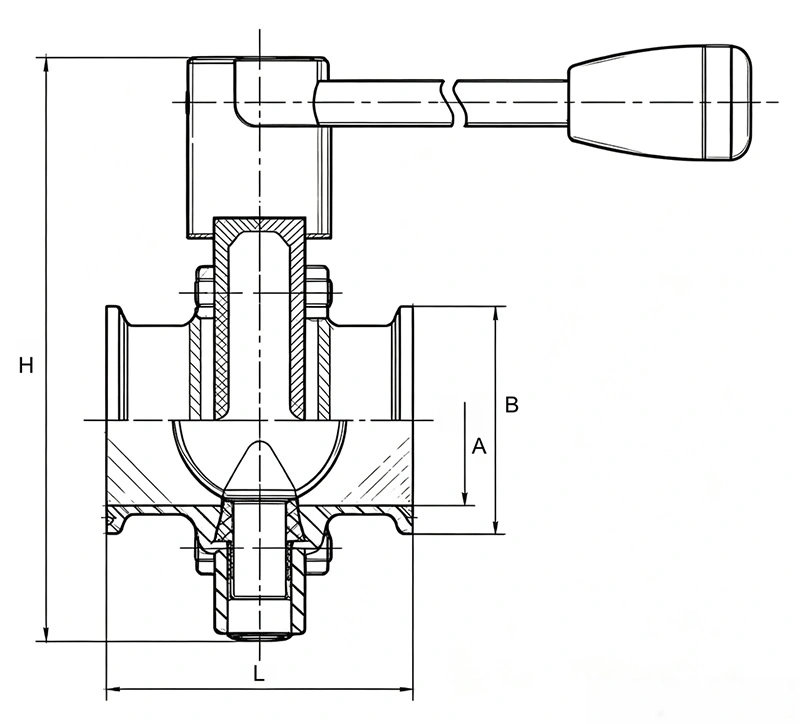

Størrelse Dimensioner

Klemmetype med manual

DIN standard klemmetype med manual

Svejsetype med manual

DIN standard svejsetype med manual

Gevindtype med manual

DIN standard gevindtype med manual

3A standard gevind type med manual

RJT standard gevindtype med manual

IDF standard gevindtype med manual

Tredelt type med manual

DIN standard tredelt type med manual

Installation og valg

Når du vælger en AVM sanitær pneumatisk sommerfuglventil, skal køberen bekræfte rørledningens størrelse, tilslutning standard, produktkontaktmateriale, tætningsmateriale, driftstryk, temperatur, kontrollufttryk og påkrævet aktuatortilstand.

For CIP/SIP-systemer skal det valgte tætningsmateriale kontrolleres i forhold til de faktiske rengøringskemikalier, proces temperatur og steriliseringscyklus. For automatiseret udstyr, aktuatorkonfiguration og valgfri positionskontroltilbehør skal specificeres sammen med ventilen.

Tilslutningsstandarden bør også matche det eksisterende sanitære rørsystem. Valg af den korrekte forbindelse kl indkøbsstadiet hjælper med at undgå yderligere adaptere eller rørledningsændringer under installationen.

Overvejelser om installation og valg

Før bestilling skal ventilen vælges i henhold til rørledningsstørrelse, tilslutningsstandard, procesmedium, arbejdstryk, driftstemperatur, tætningsmateriale og påkrævet pneumatisk driftstilstand. Til automatiseret systemer, skal det nødvendige kontroltilbehør også bekræftes.

Til hygiejniske applikationer, der anvender CIP eller SIP, skal tætningsmaterialet og steriliseringstemperaturen kontrolleres selve rengøringscyklussen. For pneumatiske installationer er der specificeret et styrelufttryk på 5–8 bar hertil serie.

Hvorfor konfigurationen er vigtig

Den væsentligste forskel for denne ventil er ikke blot ventilstørrelsen. Den pneumatiske driftstilstand, sanitær tilslutning, tætningsmateriale og overfladebehandling kan direkte påvirke, hvordan ventilen yder i det komplette processystem.

For eksempel kan en farmaceutisk linje prioritere 316L produktkontaktdele, passende elastomervalg, hygiejnisk overfladebehandling og CIP/SIP-kompatibilitet, mens en fødevareforarbejdningslinje kan lægge større vægt på forbindelseskompatibilitet og hyppig automatiseret cykling. Valg af ventil i henhold til hele processen forhold hjælper med at undgå unødvendig udskiftning eller ændring efter installation.

FAQ

Hvad er standardproduktionstiden?

AVMs standardproduktionstid er generelt 2-4 uger, afhængig af ordremængde, ventilspecifikationer, forbindelseskonfiguration og materialetilgængelighed. Leveringsplanen skal bekræftes inden bestilling, især til presserende eller tilpassede krav.

Hvilke betalingsbetingelser er tilgængelige?

Standardbetalingsordningen er 30% depositum og 70% balance før forsendelse med T/T eller L/C. Ordrer med mindre værdi kan evt kræve fuld betaling før produktion. Specifikke vilkår kan bekræftes i henhold til ordren.

Hvordan er ventilen pakket til eksport?

Ventilen er beskyttet med passende emballage til international transport. Papir og trækasser kan bruges for at hjælpe med at beskytte ventilhuset i rustfrit stål, tilslutningsender, aktuator og andre komponenter under håndtering og forsendelse.

Kan ventilen leveres med styretilbehør?

Ja. Afhængigt af automatiseringskravene kan ventilen konfigureres med en intelligent controller, magnetventil ventil, positionssensor eller NPN/PNP grænsepositionssensorer. Det nødvendige tilbehør skal angives hvornår bestilling.

Hvilket tætningsmateriale skal vælges?

EPDM er standardtætningsmaterialet, mens FPM, silikone og NBR er tilgængelige muligheder. Udvælgelsen skal være baseret på procesmediet, driftstemperaturen, rengøringskemikalierne og steriliseringsbetingelserne i stedet for at bruge samme tætningsmateriale til hver anvendelse.
