Ventilen bruger 316L rustfrit stål til produktkontaktkomponenter og kan leveres med præcisionsmekaniske polering eller elektropolering for at opnå en glat indvendig overflade. Den sprække-minimerede strømningsvej hjælper med at reducere produkttilbageholdelse og understøtter lettere rengøring under rutineproduktion og CIP/SIP-procedurer.
Til automatiserede proceslinjer kan Sanitary 316 Pneumatic Wafer Butterfly Valve konfigureres med en pneumatisk aktuator, mens manuelle betjeningsmuligheder også er tilgængelige. Forskellige sædematerialer og aktiveringskonfigurationer tillade, at ventilen kan vælges i henhold til mediet, temperaturen, rengøringsmetoden og kontrolkravene ansøgning.

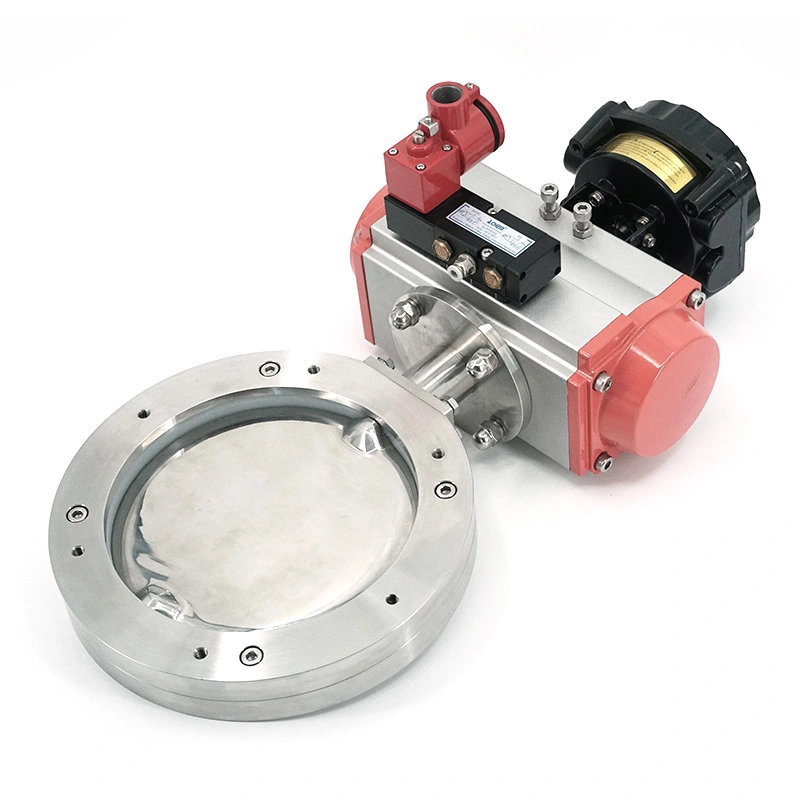

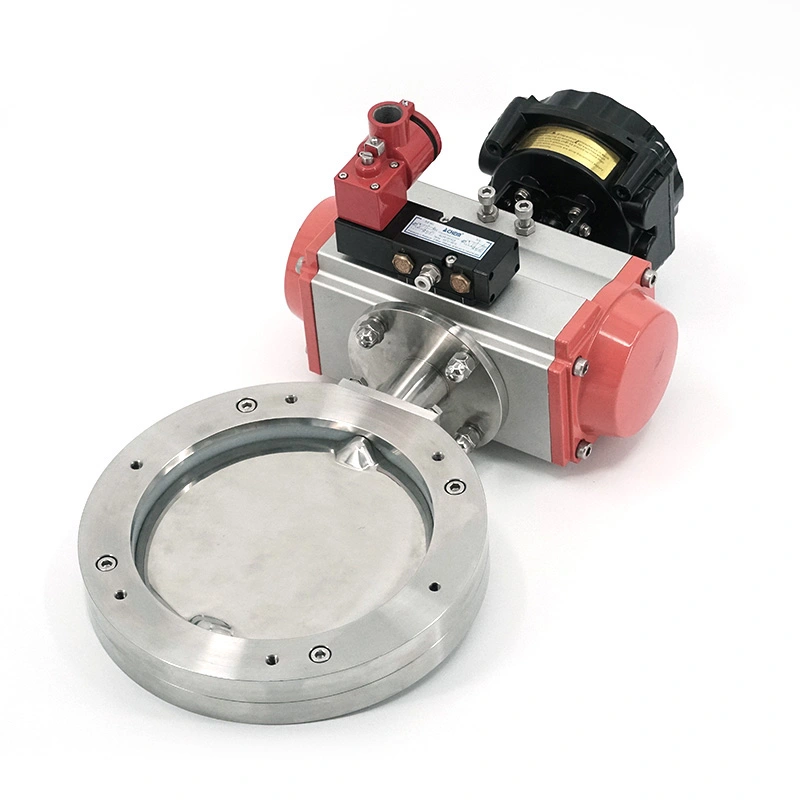

Wafer-konfigurationen er placeret mellem to rørledningsflanger uden at kræve et langt ventilhus, hvilket hjælper reducere det samlede installationsfodaftryk. Denne struktur er især nyttig til sanitære glidesko, forarbejdning udstyr og rørsystemer, hvor den ledige plads er begrænset. Den kompakte konstruktion gør også fjernelse og vedligeholdelse mere bekvemt.
De fugtede komponenter er fremstillet af SS304 eller SS316L rustfrit stål, hvor 316L er særligt velegnet til applikationer, der kræver højere korrosionsbestandighed og strenge hygiejniske krav. Materialevalget kan matches til procesmediet og driftsmiljøet.
Produktkontaktflader kan være mekanisk præcisionspolerede eller elektropolerede med en overfladefinish på Ra ≤ 0,4 μm til rådighed. En glattere indre overflade reducerer områder, hvor procesrester kan samle sig og understøtter mere effektiv rengøring under produktionsskift.
Sanitary 316 Pneumatic Wafer Butterfly Valve er designet til hygiejniske behandlingssystemer, der bruger CIP (Clean-in-Place) og SIP (Sterilize-in-Place) procedurer. Dens sprække-minimerede interne struktur hjælper med at begrænse produkttilbageholdelse og understøtter rengøring og sterilisering uden hyppig ventilafmontering.

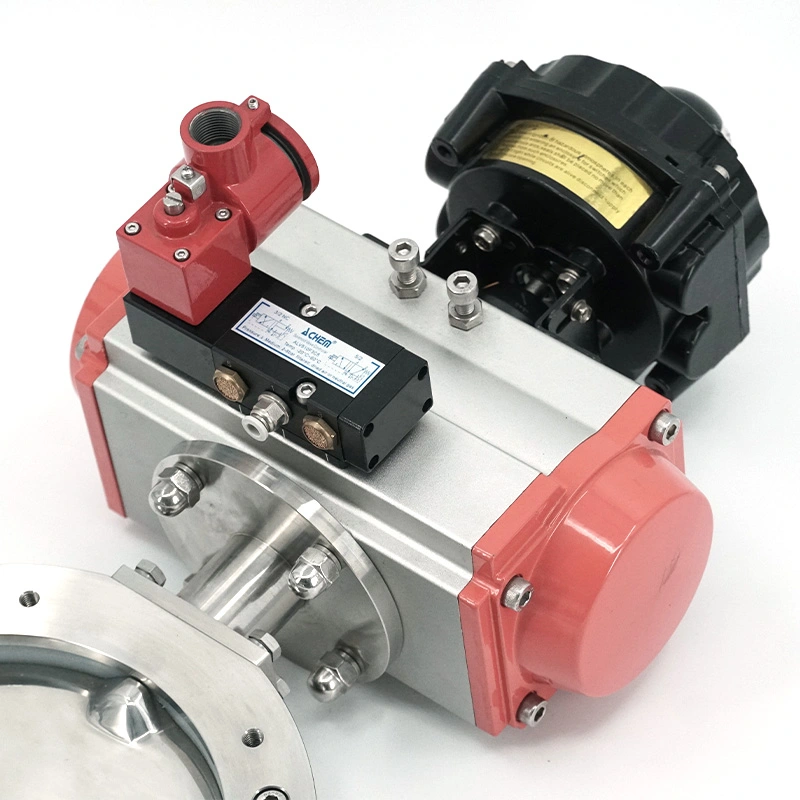

AVM giver pneumatisk aktivering til applikationer, der kræver fjernbetjening eller automatiseret ventilbetjening. Aktuatoren kan være integreret med processtyringssystemer for at styre rørledningsisolering eller flowjustering i henhold til produktionen rækkefølge.
Ud over pneumatisk betjening kan ventilen konfigureres med manuel trækhåndtag, multipositionshåndtag, gear operatør eller elektrisk aktuator. Dette gør det muligt at tilpasse den samme grundlæggende ventilplatform til lokale manuelle systemer samt automatiserede sanitære produktionslinjer.
Ventilen kan leveres med EPDM, Silikone, FKM (Viton), eller PTFE sædematerialer. Forskellige tætningsmaterialer give forskellige niveauer af modstandsdygtighed over for temperatur, kemikalier og procesmedier, hvilket gør det muligt for købere at vælge en passende konfiguration i henhold til de faktiske driftsforhold.
Den elastiske sædestruktur giver pålidelig tovejs tætning med lav lækage. Den tilgængelige koncentriske eller dobbeltekscentriske skivekonfigurationer kan vælges i henhold til de nødvendige driftsegenskaber og drejningsmoment kravene til den sanitære rørledning.
Det strømlinede skivedesign hjælper med at reducere strømningsmodstanden, samtidig med at effektiv rørledningsisolering og -flow opretholdes kontrol. Dette gør ventilen velegnet til væskeoverførselssystemer, hvor tryktab og floweffektivitet er nødvendigt overvejes ved valg af ventil.
Den modulære ventilkonstruktion gør det muligt at udskifte tætningskomponenter efter behov, hvilket hjælper med at reducere vedligeholdelsen nedetid. Dette er især nyttigt i behandlingsanlæg, hvor ventiler betjenes ofte eller udsættes for gentagne rengøringscyklusser.
Ventilen kan bruges i bryggerier, mejerianlæg, drikkevareproduktion, juicebehandling, flaskevandssystemer, sirup håndterings- og fødevareforarbejdningslinjer til rørledningsisolering og flowkontrol.
Sanitary 316 Pneumatic Wafer Butterfly Valve er velegnet til rensede vandsystemer, vand til injektion (WFI) systemer, fermenteringsudstyr, formuleringslinjer, aseptisk behandling og CIP/SIP-rørledninger, hvor rengøring, korrosionsbestandighed og proceshygiejne er vigtige.
Til kosmetiske behandlingssystemer kan ventilen håndtere applikationer, der involverer lotion, cremer, parfume, shampoo og andre flydende ingredienser, hvor hygiejnisk væskeoverførsel og kontamineringskontrol er påkrævet.
Den 316L rustfri stålkonstruktion og flere sædemuligheder gør ventilen velegnet til kemikalier med høj renhed, additiver, specialvæsker og andre procesmedier, der kræver korrosionsbestandig og hygiejnisk flowkontrol udstyr.
Den sanitære wafer sommerfugleventil kan integreres i forskellige hygiejniske rørledningskonfigurationer i henhold til valgt tilslutningsarrangement og systemdesign. Dens kompakte waferstruktur er særligt velegnet til forarbejdning udstyr, hvor installationslængden skal minimeres.
Manuelle trækhåndtag og multipositionshåndtag er velegnede til lokal betjening, mens gearoperatører kan bruges hvor yderligere manuel betjeningsmoment er påkrævet. Pneumatiske og elektriske aktuatorer giver muligheder for automatiseret produktionslinjer og centraliseret processtyring.
AVM fokuserer på de praktiske krav til hygiejniske ventilapplikationer, herunder installationsplads, overflade renlighed, valg af tætningsmateriale, rengøringsprocedurer og automatisering. Waferstrukturen hjælper med at forenkle installation i kompakte rørsystemer, mens 316L rustfrit stål og polerede produktkontaktflader understøtter krævende sanitære applikationer. Med flere sæde- og aktuatormuligheder kan ventilen konfigureres til forskellige medie- og proceskontrolkrav.
| Punkt | Specifikation |
| Ventil type | Sanitær Wafer sommerfugleventil |
| Produktkontaktmateriale | SS304 / SS316L |
| Overfladefinish | Op til Ra ≤ 0,4 μm |
| Disc design | Koncentrisk eller dobbelt-excentrisk |
| Sæde materialer | EPDM, Silikone, FKM (Viton), PTFE |
| Aktivering | Manuelt trækhåndtag, multipositionshåndtag, gearoperatør, pneumatisk aktuator, elektrisk aktuator |
| Rensning | CIP/SIP-kompatibel |
| Hygiejniske standarder | 3-A, EHEDG, FDA, ASME BPE |
| Ansøgninger | Mad og drikke, Mejeri, Farmaceutisk, Bioteknologi, Kosmetik, Finkemikalier |
Wafer-konfigurationen har en kompakt installationsstruktur og kan monteres mellem rørledningsflanger. Det er det velegnet til sanitære behandlingssystemer, hvor installationsplads og udstyrsfodaftryk skal kontrolleres.
AVM kan levere SS304 og SS316L rustfri stålkonfigurationer. SS316L er almindeligvis valgt til hygiejnisk applikationer, der kræver højere korrosionsbestandighed og strengere materialekrav.
EPDM, Silikone, FKM og PTFE er tilgængelige. Den passende mulighed afhænger af procesmediet, der fungerer temperatur, kemisk eksponering og rengøringsforhold.
Ja. Ventilen kan udstyres med en pneumatisk eller elektrisk aktuator til fjernbetjening og integration med automatiserede processtyringssystemer.
Ja. Sanitary 316 Pneumatic Wafer Butterfly Valve er designet til hygiejniske processystemer og er kompatibel med CIP og SIP procedurer. Den glatte, sprække-minimerede indvendige konstruktion hjælper med at reducere produkttilbageholdelse under rengøring og sterilisering.
Standardproduktionstiden er 2-4 uger, afhængig af ordremængde, ventilkonfiguration, materiale tilgængelighed og andre projektkrav. Hasteordrer skal bekræftes med AVM før bestilling.
Standard betalingsbetingelser er 30% depositum og 70% balance før forsendelse med T/T eller L/C. Ordrer med mindre værdi kan evt kræve fuld betaling før produktion.
Ventilen er forsvarligt pakket i passende papir- og trækasser til international transport, hvilket hjælper med at beskytte ventilhus i rustfrit stål, tætningskomponenter og aktuator under forsendelse.
