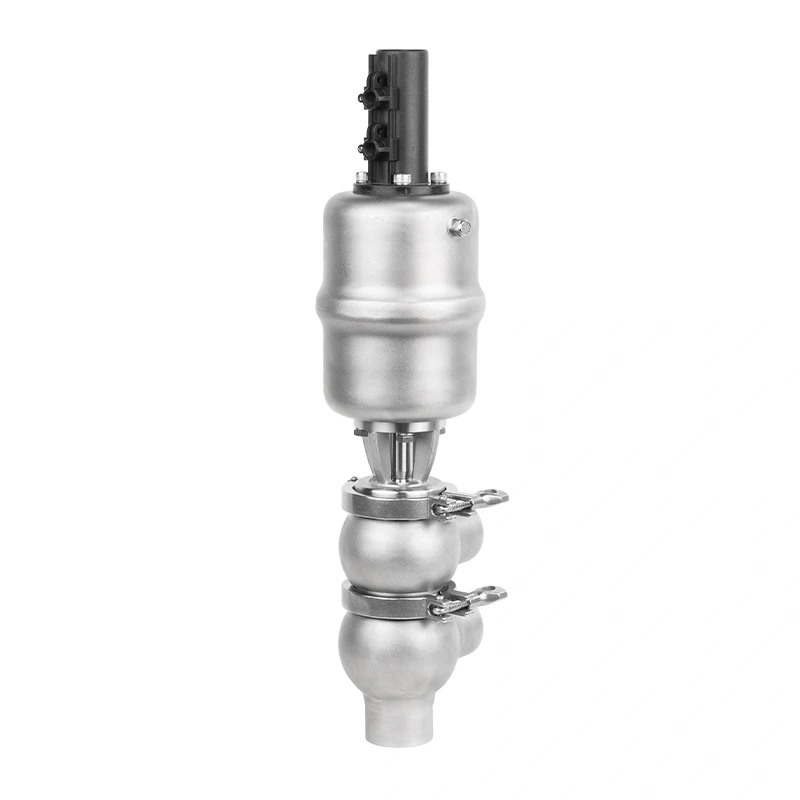

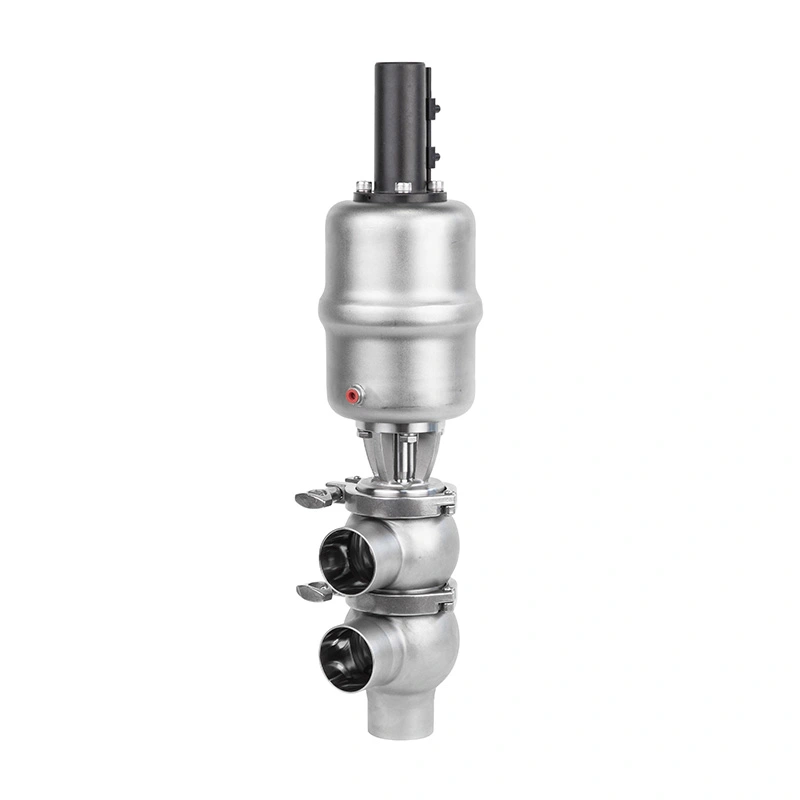

Med en kompakt enkeltsædet struktur, 316L rustfrit stål produktkontaktkomponenter, glatte indvendige overflader og manuel eller pneumatisk betjening giver AVM Sanitary Single-Seat lukkeventil en praktisk løsning til hygiejnisk væskeisolering i fødevarer, drikkevarer, mejeri, bryggerier, farmaceutiske produkter, bioteknologi, kosmetik og sanitet kemisk forarbejdning.
Dens CIP/SIP-kompatible konstruktion reducerer behovet for hyppig demontering, mens FDA-kompatible tætningsmuligheder og sanitære tilslutningsstandarder gør det muligt at integrere ventilen i forskellige hygiejniske behandlingssystemer.
AVM enkeltsædets afspærringsventil er primært designet til at åbne eller lukke en proceslinje, hvilket giver en ligetil måde at isolere udstyr, rørledninger, tanke og behandlingssektioner på.
Dens enkle funktionsprincip gør den velegnet til applikationer, hvor pålidelig strømningsisolering er vigtigere end kompleks flow routing.
Et præcisionsbearbejdet ventilsæde arbejder sammen med den valgte sanitære tætning for at skabe en pålidelig tætning interface. Dette hjælper med at minimere uønsket lækage, når ventilen er lukket, selv når processen oplever ændringer i tryk eller temperatur inden for det specificerede driftsområde.
Sammenlignet med mere komplekse flersædede ventilarrangementer giver enkeltsædets struktur en kompakt konfiguration der er nemmere at installere og vedligeholde.
Det kan bruges ved rørledningsgrene, udstyrsindløb og -udløb, tankforbindelser og andre steder, hvor pålidelig isolation er påkrævet.
Den interne strømningsvej er designet til at minimere døde rum, hvor produktrester, rensevæske eller mikroorganismer kunne akkumulere.
Dette er især vigtigt i applikationer, hvor produktionspartier skiftes hyppigt, eller hvor det er strengt hygiejnisk kontrol er påkrævet.
Den indvendige overfladefinish kan nå Ra ≤0,4–0,8 μm, med elektropolering tilgængelig som ekstraudstyr. En glat overflade hjælper med at reducere produktets vedhæftning og understøtter mere effektiv rengøring under CIP-cyklusser.
Ventilhuset og interne produktkontaktkomponenter er fremstillet af sanitært rustfrit stål med ASTM 316L / 1.4404 rustfrit stål fås til krævende hygiejniske applikationer.
Materialet giver korrosionsbestandighed mod kompatible procesmedier og gentagne rengøringsmidler.
Ventilen er designet til hygiejniske behandlingssystemer, der kræver 3-A sanitære standarder, mens tilgængelig EPDM, Silikone- og FKM-tætninger bruger FDA-kompatible materialer.
For farmaceutiske, fødevare- og drikkevareapplikationer kan købere vælge den passende konfiguration i henhold til deres lovgivnings- og proceskrav.
Den strømlinede indre struktur tillader rengøringsvæsker at passere gennem ventilen under CIP-operationer, hvilket hjælper fjerne restprodukt uden at kræve rutinemæssig adskillelse.
Ventilen kan konfigureres til gentagne steriliseringscyklusser, med den gældende temperatur bestemt af valgt tætningsmateriale og ventilkonfiguration.
Ventilstrukturen gør det muligt at få adgang til vigtige slidkomponenter til inspektion og udskiftning. Regelmæssig tætningsinspektion kan hjælpe med at identificere slid, før det påvirker procespålidelighed.
Kombinationen af en enkel enkeltsædet struktur, udskiftelige tætningskomponenter og let tilgængelig konstruktion hjælper reducere vedligeholdelsestiden sammenlignet med mere komplicerede ventilsamlinger.
Manuel betjening giver en ligetil løsning til rørledninger, hvor ventilskift udføres af operatører og automatisk styring er ikke påkrævet.
En normalt lukket konfiguration holder ventilen lukket, når pneumatisk styring ikke anvendes, hvilket gør den velegnet til proceslinjer, hvor en lukket position foretrækkes som standard driftstilstand.
En normalt åben konfiguration gør det muligt for ventilen at forblive åben under den definerede standardtilstand og kan vælges i henhold til processtyringsstrategien.
Den dobbeltvirkende konfiguration giver pneumatisk kontrol til både åbning og lukning, hvilket gør den velegnet til automatiserede produktionssystemer, der kræver kontrolleret ventilbevægelse.
Valgfri positionsfeedback-enheder, kontroltoppe, magnetventiler og intelligente controllere gør det muligt for AVM-ventilen at være forbundet med automatiserede processtyringssystemer.
| Parameter | Specifikation |
| Produkt | Sanitær enkeltsædet afspærringsventil |
| Mærke | AVM |
| Ventil type | Sanitær afspærrings-/hygiejnisk afspærringsventil |

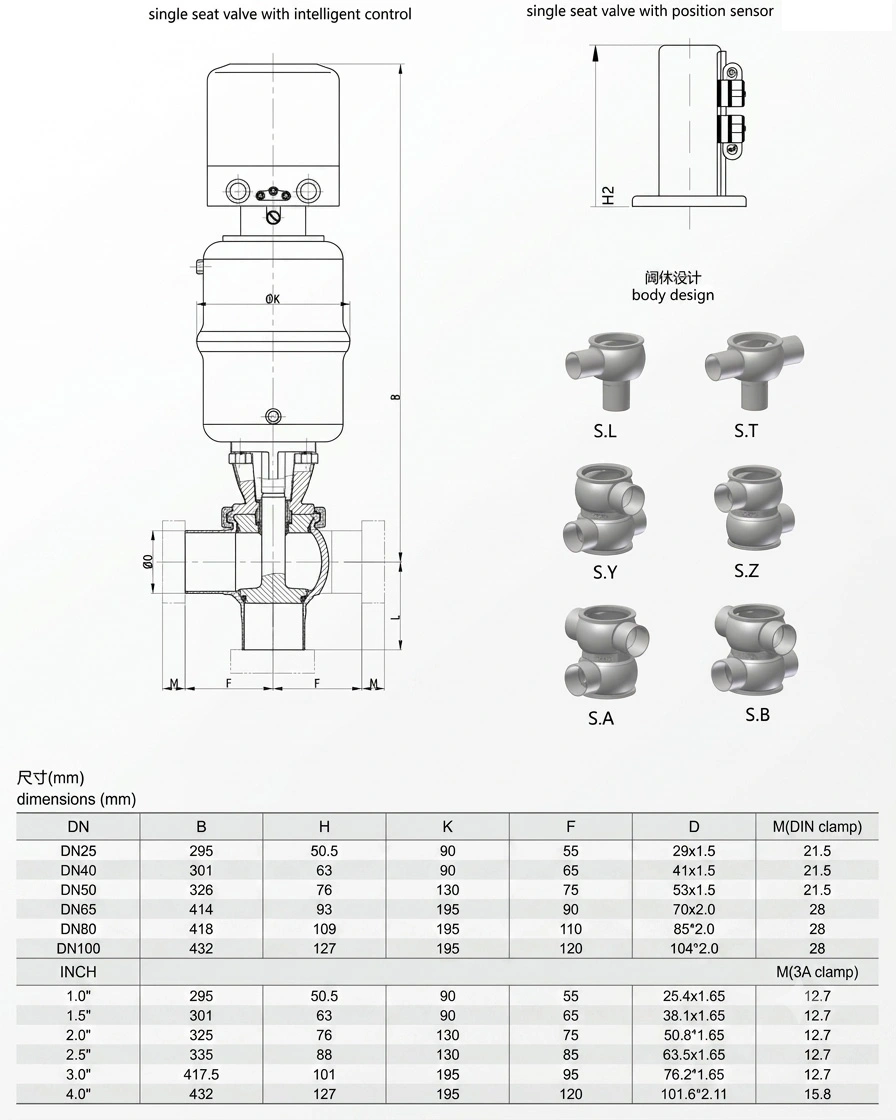

| Tilgængelige størrelser | DN10–DN100; specifik standardkonfiguration DN25–DN100 / 2"–4" |
| Kropsmateriale | AISI 304 / ASTM 316L rustfrit stål; 1,4404 |
| Interne komponenter | Præcisionsbearbejdet sanitært rustfrit stål |
| Indvendig overfladefinish | Ra ≤0,4–0,8 μm |
| Elektropolering | Valgfrit, Ra ≤0,4 μm |
| Forseglingsmaterialer | EPDM, PTFE, Silikone, FKM |
| Overholdelse af segl | FDA-kompatible muligheder for fødevarekvalitet |
| Arbejdstryk | Op til 10 bar, kan tilpasses; standard konfiguration op til 5 bar |
| Arbejdstemperatur | -10°C til 150°C, afhængig af konfiguration og tætningsmateriale |
| Operation | Manuel / pneumatisk |
| Forbindelsestyper | Klemme, svejsning, gevind, flange |
| Standarder | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Valgfrit tilbehør | Positionsfeedback-enhed, kontroltop, magnetventil, intelligent controller |
Klemmeforbindelser giver hurtig installation og bekvem demontering, hvilket gør dem velegnede til sanitær behandling systemer, der kræver hyppig inspektion eller vedligeholdelse.
Stumsvejsede forbindelser giver en permanent rørledningsforbindelse med færre aftagelige samlinger og er velegnede til hygiejniske systemer, hvor bløde indre overgange er vigtige.
Gevind- og flangekonfigurationer kan vælges til kompatibelt procesudstyr og rørledningslayout hvor andre installations- eller vedligeholdelseskrav gælder.
AVM kan konfigurere ventilen i overensstemmelse med almindeligt anvendte sanitære tilslutningsstandarder inklusive SMS, DIN 11851, ASME BPE, RJT og IDF, der hjælper købere med at matche ventilen med eksisterende procesrør.
AISI 304 giver en praktisk mulighed for passende sanitære applikationer, mens 316L rustfrit stål foretrækkes hvor der kræves højere korrosionsbestandighed og krævende produktkontaktforhold.
EPDM er velegnet til mange vandbaserede og generelle hygiejniske behandlingsapplikationer. Den endelige udvælgelse bør være baseret på procesmediet og rengøringsforhold.
Silikone kan vælges til applikationer, der kræver passende fleksibilitet og temperaturydelse, afhængigt af proceskompatibilitet.
FKM giver modstandsdygtighed over for mange olier, kemikalier og anvendelser ved højere temperaturer. Kompatibilitet med det faktiske proces- og rengøringsmedier skal bekræftes før valg.
PTFE kan specificeres, hvor dets kemiske resistens og temperaturegenskaber er fordelagtige for det tilsigtede ansøgning.
Rustfri stålmaterialer og relevant materialedokumentation kan kontrolleres mod den angivne ventil konfiguration.
Kritiske dimensioner og tilslutningsgrænseflader inspiceres for at sikre kompatibilitet med kundens rørføring og udstyr.
Trykprøvning udføres for at verificere ventilens mekaniske integritet under specificerede testbetingelser.
Tætningssystemet kontrolleres for lækage for at verificere afspærringsevnen før forsendelse.
Indvendige og udvendige overfladeforhold efterses i henhold til de specificerede finishkrav.
Manuelle og pneumatiske konfigurationer kontrolleres for korrekt åbning, lukning og aktuatorfunktion før levering.
Anvendes til isolering af mælk, fløde, flydende mejeriprodukter og kompatible rengøringslinjer, hvor streng hygiejne og hyppig CIP-rengøring er påkrævet.
Velegnet til hygiejniske flydende fødevareproduktionslinjer, der kræver pålidelig isolering ved forarbejdningsudstyr, tanke og rørledningssektioner.
Ventilen kan installeres i drikkevare-, øl- og væskebehandlingssystemer til produktlinjeisolering og udstyr nedlukning.
Til kompatible farmaceutiske applikationer, den hygiejniske overfladefinish, sanitetskonstruktion og CIP/SIP kapacitet understøtter kontrollerede procesmiljøer.
Den kompakte enkeltsæde-konfiguration kan bruges til hygiejnisk væskeisolering i bioteknologi og laboratorier procesudstyr, hvor renlighed og kontrolleret flow er vigtigt.
Velegnet til kosmetiske væskebehandlingssystemer, der kræver ren produkthåndtering og pålidelig rørledningsisolering.
Vælg ventilen i henhold til den eksisterende rørdiameter, påkrævet flowkapacitet og tilslutningsstandard. AVM konfigurationer er tilgængelige på tværs af et bredt udvalg af sanitære størrelser.
Bekræft det faktiske arbejdstryk og driftstemperatur, før du vælger ventilhus og tætningskonfiguration. Den maksimale anvendelige temperatur afhænger af de valgte materialer.
Vælg EPDM, PTFE, Silikone eller FKM alt efter procesmediet, rengøringskemikalier, steriliseringsbetingelser, og forventet driftstemperatur.
Vælg manuel betjening for enkel lokal isolering eller pneumatisk betjening, når ventilen skal integreres i et automatiseret produktionssystem.
Angiv den nødvendige forbindelsestype og standard, såsom Tri-Clamp, svejsning, gevind, flange, DIN 11851, SMS, IDF, RJT, eller ASME BPE.
Enkeltsædets konfiguration giver en praktisk løsning, når det primære krav er pålidelig åbning og lukning i stedet for kompleks medieadskillelse eller flowdiversering.
Det minimerede dødbensdesign, glatte indre finish og CIP/SIP-kompatibilitet hjælper med at reducere produktrester og forenkle hygiejnisk vedligeholdelse.
AVM tilbyder flere kropsmaterialer, tætningsmuligheder, tilslutningsstandarder, betjeningsmetoder og automatiseringstilbehør at matche forskellige behandlingsmiljøer.
Pneumatiske aktuatorer, positionsfeedback, magnetventiler, kontroltoppe og intelligente controllere gør det muligt for ventilen at indarbejdes i moderne automatiserede behandlingssystemer.
Det bruges primært til at isolere eller åbne en enkelt processtrømningsvej i hygiejniske rørsystemer. Typiske anvendelser omfatte udstyrsisolering, tankforbindelser, rørledningssektioner og nedlukning af procesledninger.
En enkelt-sædet afspærringsventil er hovedsageligt designet til ligetil strømningsisolering. En blandingssikker ventil bruger flere tætningssæder og et lækagekammer til at adskille to procesmedier og reducere krydskontamineringsrisici.
Ja. Det sanitære design understøtter CIP-rengøring og kan konfigureres til gentagne steriliseringscyklusser iht de valgte ventil- og tætningsmaterialer.
316L rustfrit stål foretrækkes generelt til krævende hygiejniske produktkontaktapplikationer på grund af dets korrosionsbestandighed og sanitær ydeevne.
Ja. AVM giver normalt lukkede, normalt åbne og dobbeltvirkende pneumatiske aktuatorkonfigurationer, samt automatiseringstilbehør.
Det overordnede specificerede område er DN10–DN100, med standardkonfigurationer inklusive DN25–DN100 og 2"–4". Den nøjagtige tilgængelig størrelse skal bekræftes i henhold til den valgte forbindelse og ventilkonfiguration.
Den generelle specifikation tillader op til 10 bar med tilpasning, mens standardkonfigurationen er klassificeret op til 5 bar. Det faktiske tryk skal bekræftes for den valgte model.
Ja. Tilgængelige muligheder inkluderer SMS, DIN 11851, ASME BPE, RJT, IDF samt klemme, svejsning, gevind og flange forbindelseskonfigurationer.
Hvis din produktionslinje har brug for en kompakt, hygiejnisk og vedligeholdelsesvenlig løsning til pålidelig rørledningsisolering, kan AVM Sanitær enkeltsædet lukkeventil giver en fleksibel konfiguration til forskellige procesforhold.
Send AVM din rørledningsstørrelse, procesmedium, tryk, temperatur, tætningskrav, tilslutningsstandard og manual eller pneumatisk driftskrav for at identificere den passende ventilkonfiguration til din applikation.
