Sammenlignet med konventionelle enkeltsædede ventilarrangementer, AVM Sanitary Intelligent Double-Seat Mixproof Valve kan forenkle rørdesign, reducere antallet af nødvendige ventiler og understøtte samtidig produktbehandling og CIP rengøring. Den er velegnet til krævende anvendelser inden for mad og drikkevarer, mejeri, bryggerier, farmaceutiske, bioteknologi og andre hygiejniske forarbejdningsindustrier.
I hygiejnisk forarbejdning er det vigtigere at forhindre produktblanding end blot at kontrollere flowet. En ventilfejl, beskadiget forsegling eller ufuldstændig rengøringsproces kan resultere i krydskontaminering, produktionsnedetid, produkttab, og yderligere vedligeholdelsesomkostninger.
AVM dobbeltsædet blandingssikre design adresserer disse risici ved at skabe et kontrolleret lækagekammer mellem to uafhængige tætningspunkter. Hvis en tætning udvikler en lækage, rettes mediet snarere mod det atmosfæriske afløb end at gå ind i den modsatte proceslinje.
Dette design giver købere en praktisk kombination af medieadskillelse, lækagedetektion, hygiejnisk rengøring, automatiseringskompatibilitet og proceseffektivitet.

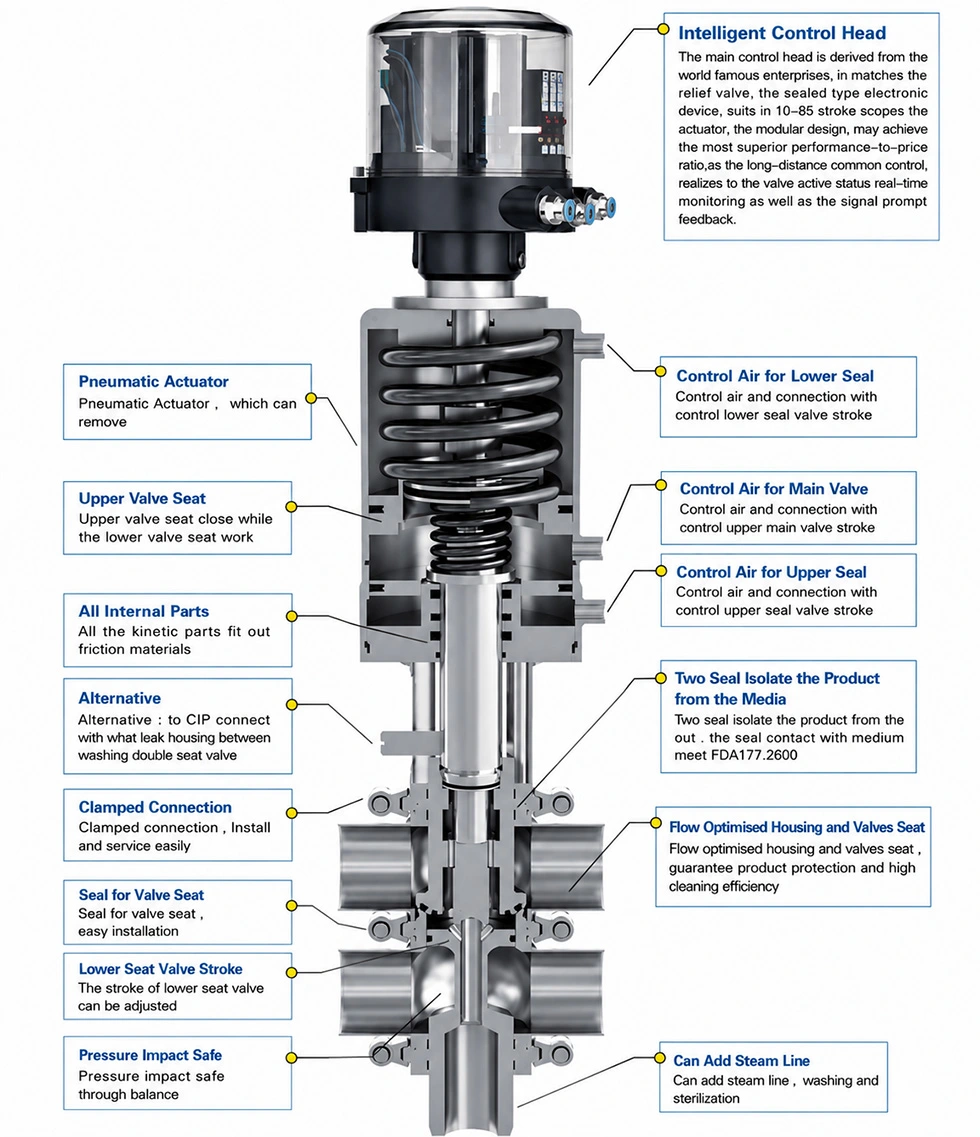

Ventilen har to uafhængige sædetætninger. Når ventilen er lukket, isolerer de øvre og nedre tætninger to procesmedier og danner et lækagekammer mellem dem.
Under normale driftsforhold forbliver begge tætninger lukkede, og de to medier forbliver fuldstændig adskilt.
Det mellemliggende lækagekammer er forbundet med et atmosfærisk afløb. Hvis et af tætningspunkterne svigter, er utætheden medium kommer ind i kammeret og udledes gennem lækageudløbet.
Dette giver en vigtig sikkerhedsfordel: en tætningsfejl kan detekteres, før det utætte medium når modsatte produktlinje.
Synlig lækage ved afløbet kan også give en øjeblikkelig indikation på, at inspektion eller udskiftning af tætning kan være påkrævet.
AVM Mixproof Valve er designet til CIP (Clean-in-Place) og understøtter steriliseringsprocesser uden at kræve rutinemæssig demontering.
De øvre og nedre ventilstammer og lækagekammeret kan rengøres og steriliseres som en del af procescyklussen, hjælper med at reducere krav til manuel rengøring og forbedre den generelle hygiejniske pålidelighed.
To uafhængige tætningspositioner adskiller forskellige procesmedier og reducerer risikoen for produkt-til-produkt el produkt-til-CIP krydskontaminering.
Dette gør ventilen særligt velegnet til produktionslinjer, der håndterer forskellige produkter eller rensevæsker indeni samme rørsystem.
Den blandingssikre konfiguration kan tillade produktion og CIP-operationer at finde sted i forskellige strømningsveje på samme tid tid.
Dette kan reducere produktionsafbrydelser og forbedre udstyrsudnyttelsen sammenlignet med traditionelle ventiler ordninger, der kræver mere omfattende processtop.
En dobbeltsædet blandingssikker ventil kan erstatte det funktionelle arrangement af to eller flere konventionelle enkeltsædede ventiler i passende rørkonfigurationer.
Dette hjælper med at reducere installationens kompleksitet, spare plads og give større fleksibilitet ved hygiejnisk design processystemer.
Glatte produktkontaktflader og et design med lavt døde ben hjælper med at reducere områder, hvor produktrester eller mikroorganismer kunne akkumulere.
Den hygiejniske konstruktion understøtter også effektiv CIP-rengøring og hjælper med at opretholde ensartede procesforhold.
Til automatiserede behandlingslinjer tilbyder AVM valgfri intelligente controllere og positionssensorer.
Dette tilbehør kan integreres i automatiserede ventilkontrolsystemer for at give pålidelig ventilpositionering og forbedre procesovervågningen.
AVM giver den sanitære intelligente dobbeltsædede blandingssikre ventil med flere tilslutningskonfigurationer, der matcher forskellige hygiejniske rørkrav.
Tri-Clamp-forbindelser er meget udbredt i hygiejniske fødevarer, mejeriprodukter, drikkevarer, farmaceutiske og bioteknologiske rør systemer. Designet understøtter bekvem installation, inspektion og vedligeholdelse.
Stumsvejseforbindelser giver en permanent hygiejnisk forbindelse med en jævn indvendig overgang. De er velegnede for proceslinjer, hvor minimering af sprækker og opretholdelse af rørledningens renhed er prioriterede.
Flangekonfigurationer er velegnede til processystemer, der kræver robuste mekaniske forbindelser og bekvemme udstyrsintegration.
Gevindkonfigurationer kan bruges til kompatible hygiejniske rørarrangementer, hvor kompakt installation og praktisk forbindelse er påkrævet.
Bemærk: Den passende forbindelsestype skal vælges i henhold til den eksisterende rørledningsstandard, procesmedium, trykkrav og installationsforhold.
| Punkt | Specifikation |
| Produkt | Sanitær intelligent dobbeltsædet blandingssikker ventil |
| Mærke | AVM |
| Ventil størrelse | DN40–DN100 |
| Maksimalt arbejdstryk | Op til 5 bar |
| Arbejdstemperatur | -10°C til +135°C, afhængig af tætningsmaterialer |
| Produktkontaktmateriale | SS316L |
| Ikke-produktkontaktmateriale | SS304 |
| Forbindelsestyper | Tri-Clamp, stødsvejsning, flange, gevind |
| Forseglingsmaterialer | EPDM, FKM, Silikone |
| Overholdelse af segl | FDA 177.2600-kompatible tætningsmaterialer |
| Rensning | CIP |
| Sterilisering | SIP / nominel steriliseringstemperatur |
| Valgfrit tilbehør | Intelligent controller, positionssensor |
Produktkontaktkomponenterne er fremstillet af SS316L rustfrit stål, hvilket giver en passende materialeløsning til hygiejniske forarbejdningsmiljøer, hvor korrosionsbestandighed og rengøringsevne er vigtige.
Ikke-produkt-kontakt komponenter bruger SS304 rustfrit stål, hvilket giver en balance mellem mekanisk ydeevne og samlede udstyrsomkostninger.
Materialekonfigurationen er designet til at opfylde kravene til sanitært procesudstyr, samtidig med at det vedligeholdes pålidelig drift under gentagne rengørings- og produktionscyklusser.
AVM giver EPDM-, FKM- og silikoneforseglingsmuligheder i henhold til kravene fra forskellige procesmedier og driftsforhold.
De tilgængelige tætningsmaterialer overholder FDA 177.2600-kravene, hvilket gør dem velegnede til applikationer, hvor elastomer-overholdelse er en vigtig købsovervejelse.
Det endelige tætningsmateriale skal vælges i henhold til procesmediet, driftstemperatur, rengøring kemikalier, steriliseringsforhold og påkrævet levetid.
Til automatiserede produktionslinjer kan AVM Sanitary Intelligent Double-Seat Mixproof Valve udstyres med valgfri intelligente styrekomponenter.
Den intelligente controller understøtter automatiseret ventildrift, mens positionssensoren kan give ventilposition feedback til styresystemet.
Dette gør ventilen velegnet til integration i automatiserede hygiejniske behandlingssystemer, hvor nøjagtig ventil sekventering, procesovervågning og reduceret manuel indgriben er påkrævet.
Ventilen kan bruges i hygiejniske produktrørledninger, hvor forskellige drikkevarer, flydende fødevarer eller rengøringsmidler skal forblive adskilt under produktionen.
Mejerianlæg kræver streng kontrol med produktforurening og rengøringsprocesser. Den dobbelte sæde struktur giver en effektiv løsning til at adskille mejeriprodukter fra CIP-væsker.
Brygningsprocesser involverer flere flydende medier og hyppige rengøringscyklusser. AVM Mixproof Valve kan hjælpe med at forbedre strømningsvejseparation og understøtter automatiske rengøringsoperationer.
Farmaceutisk produktion kræver høje standarder for renlighed, proceskontrol og kontamineringsforebyggelse. Den hygiejnisk konstruktion og CIP/SIP-kapacitet gør ventilen velegnet til kompatible farmaceutiske processystemer.
Bioteknologiske processer kræver ofte kontrolleret mediehåndtering og strenge hygiejniske forhold. Dobbeltsædet tætningsdesign hjælper med at opretholde adskillelse mellem forskellige procesvæsker.
At vælge den korrekte blandingssikre ventil kræver mere end at vælge ventilstørrelsen. Købere bør bekræfte følgende parametre med AVM:
1. Rørledningsstørrelse: DN40–DN100
2. Procesmedium: produkt, vand, CIP-opløsning eller anden kompatibel væske
3. Arbejdstryk: maksimalt op til 5 bar
4. Driftstemperatur: -10°C til +135°C afhængig af tætningsvalg
5. Tætningsmateriale: EPDM, FKM eller silikone
6. Tilslutningsstandard: Tri-Clamp, stødsvejsning, flange eller gevind
7. Rengøringsmetode: CIP krav
8. Steriliseringskrav: SIP og nominel steriliseringstemperatur
9. Automatiseringskrav: intelligent controller og/eller positionssensor
10. Materialekrav: SS316L produktkontaktdele og SS304 ikke-produktkontaktdele
Angivelse af disse parametre før bestilling hjælper AVM med at anbefale den passende ventilkonfiguration og tætning løsning.
| Sammenligning | AVM dobbeltsædet blandingssikker ventil | Konventionelt enkeltsæde ventilarrangement |
| Medieadskillelse | Dobbelt uafhængig tætningsstruktur | Afhænger af flere ventiler og rør |
| Krydskontamineringsbeskyttelse | Lækagekammer giver kontrolleret udledning | Større afhængighed af ventilarrangement |
| Produktion + CIP | Understøtter passende samtidige operationer | Kræver ofte yderligere isolation |
| Lækagedetektion | Atmosfærisk lækagekammer | Afhænger af systemdesign |
| Ventilmængde | Kan erstatte flere enkeltsædede ventiler i passende applikationer | Flere ventiler kan være nødvendige |
| Rensning | CIP-kompatibelt hygiejnisk design | Afhænger af individuel ventilkonfiguration |
| Automatisering | Valgfri intelligent controller og positionssensor | Afhænger af valgt styresystem |
| Installationskompleksitet | Kan forenkle passende rørarrangementer | Kan kræve flere ventiler og forbindelser |
AVM fokuserer på hygiejniske procesventilløsninger designet omkring de faktiske krav til fødevarer, drikkevarer, mejeriprodukter, farmaceutiske, bryggerier og bioteknologiske behandlingssystemer.
Den sanitære intelligente dobbeltsædede blandingssikre ventil kombinerer SS316L produktkontaktkonstruktion, uafhængig dobbeltsædeforsegling, atmosfærisk lækagedetektion, CIP/SIP-kompatibilitet og valgfri intelligent kontrol.
For købere, der leder efter en pålidelig producent og leverandør af sanitære blandingssikre ventiler, kan AVM levere ventil konfigurationer baseret på rørledningsstørrelse, forbindelsestype, procesmedium, tætningsmateriale, driftsforhold og krav til automatisering.
En sanitær dobbeltsædet blandingssikker ventil er en hygiejnisk procesventil designet til at adskille to forskellige procesmedier i samme ventilhus. To uafhængige tætninger skaber et lækagekammer mellem mediebanerne for at reducere risiko for krydskontaminering.
Hvis en tætning svigter, kommer det utætte medium ind i det mellemliggende lækagekammer og udledes gennem atmosfærisk lækageudtag. Dette forhindrer det utætte medium i at komme direkte ind i den modsatte proceslinje og giver en synlig indikation af et potentielt tætningsproblem.
Ja. Ventilen er designet til CIP-rensning, hvilket tillader de relevante interne flowområder, ventilstammer og lækage kammer, der skal rengøres som en del af rengøringsprocessen uden rutinemæssig demontering.
Ja. Det hygiejniske design, SS316L produktkontaktmateriale, CIP/SIP-kapacitet og valgfri automatiseret kontrol gør ventilen egnet til kompatible farmaceutiske behandlingsapplikationer. Hele systemet skal evalueres i henhold til kundens specifikke hygiejniske og lovmæssige krav.
AVM tilbyder EPDM, FKM og silikone tætningsmaterialer. Det passende materiale afhænger af procesmediet, temperatur, rengøringskemikalier og steriliseringsforhold.
Standardstørrelsesområdet er DN40–DN100. Købere bør bekræfte den nødvendige størrelse i henhold til rørledningsflowet hastighed, tilslutningsstandard og proceskrav.
Det maksimale arbejdstryk er op til 5 bar. Det faktiske driftstryk skal bekræftes i henhold til det valgte ventilkonfiguration og anvendelsesforhold.
Ja. AVM tilbyder valgfri intelligente controllere og positionssensorer til integration med automatiserede processystemer og ventilpositionsovervågning.
Hvis din proceslinje skal håndtere to forskellige medier og samtidig minimere risikoen for krydskontaminering, kan AVM Sanitary Intelligent Double-Seat Mixproof Valve giver en praktisk løsning til hygiejnisk flowisolering.
Send AVM din rørledningsstørrelse, procesmedium, arbejdstryk, driftstemperatur, tilslutningstype, tætning krav, CIP/SIP-betingelser og automatiseringskrav. AVM kan hjælpe med at bestemme en passende blandingssikker ventil konfiguration til dit sanitære behandlingssystem.
