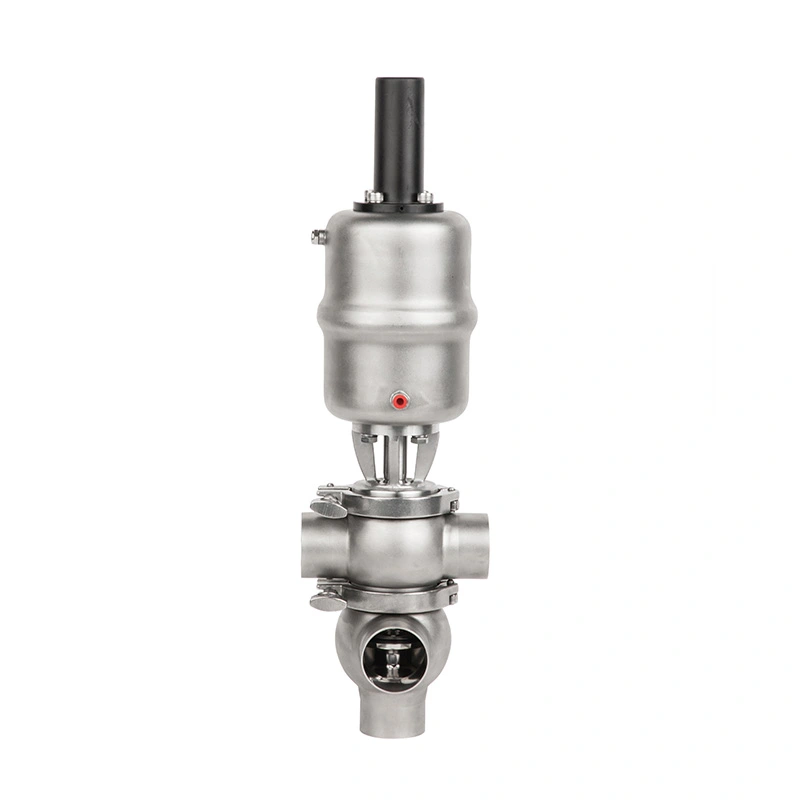

Med SS316L produktkontaktdele, en lav-dødbens flowbane, Ra <0,8 μm intern overfladefinish og CIP/SIP kompatibilitet, AVM Sanitary Aseptic Divert Valve er konstrueret til krævende sanitære applikationer i mejeriprodukter, mad og drikke, bioteknologi, kosmetik og finkemisk forarbejdning.
Ventilen kan konfigureres med pneumatisk aktivering og valgfri 24V intelligente styringskomponenter, hvilket muliggør integration i PLC eller DCS-baserede automatiserede behandlingssystemer.
Hovedformålet med AVM sanitær aseptisk omledningsventil er at lede væske fra én procesrute til en anden uden at kræve, at operatører manuelt ændrer rørledningsforbindelser. Det kan anvendes til produktoverførsel, tank påfyldning, produktudledning, recirkulation og processkift.
Under produktionsskift eller rengøring skal forskellige procesmedier forblive adskilte. Den hygiejniske forsegling struktur hjælper med at isolere procesvæsker og reducerer muligheden for uønsket produktblanding ved flere flow stier er forbundet til den samme ventilsamling.
Automatiseret flow-omdirigering gør det muligt at ændre procesruter hurtigt og konsekvent. Dette er særligt værdifuldt til produktionslinjer, der håndterer flere produkter, hvor hyppig manuel ventilbetjening kan øge nedetiden og introducere betjeningsfejl.
Alle produktkontaktkomponenter er fremstillet af SS316L rustfrit stål, hvilket giver korrosionsbestandighed og en hygiejnisk materialeløsning til direkte kontakt med procesmedier.
Ikke-produkt-kontakt komponenter er fremstillet af SS304 rustfrit stål. AVM kan også levere en EN 10204 3.1 materialecertifikat for applikationer, der kræver materialesporbarhed.
Den indvendige flowkanal er designet til at minimere døde områder, hvor produktrester eller rengøringsvæsker kan forblive efter forarbejdning.
Denne struktur hjælper med at reducere forureningsrisici og understøtter mere ensartet rengøringsydelse under gentagen rengøring produktionscyklusser.
Den indvendige overfladefinish er Ra <0,8 μm, hvilket giver en glat produktkontaktoverflade, der hjælper med at reducere rester vedhæftning og understøtter hygiejniske proceskrav.
AVM tilbyder EPDM, FKM og silikone tætningsmaterialer. Alle tilgængelige tætningsmaterialer overholder FDA 177.2600 krav.
Den korrekte tætning skal vælges i henhold til procesmediet, driftstemperatur, rengøringskemikalier og steriliseringsbetingelser.
Ventilen er designet til at forblive installeret under CIP-rengøring. Dens glatte indvendige overflader og lav-døde ben konstruktion hjælper rengøringsvæsker med at nå kritiske områder og fjerne restprodukt uden rutineventil demontering.
Til aseptiske behandlingsapplikationer understøtter ventilen sterilisering ved 134°C i maksimalt 20 minutter. Dette gør det muligt at integrere ventilen i produktionssystemer, hvor højtemperatur in-line sterilisering er påkrævet.
CIP- og SIP-kompatibilitet eliminerer behovet for hyppig manuel fjernelse til rutinemæssig rengøring og sterilisering, hjælper med at reducere vedligeholdelsesindgreb og forbedre udstyrstilgængeligheden.
Den pneumatiske konfiguration fungerer med 5-8 bar kontrollufttryk, hvilket giver hurtig og gentagelig ventilskift til automatiserede proceslinjer.
En valgfri 24V intelligent controller kan bruges til automatiseret ventildrift og integration med anlægsniveau kontrolsystemer.
En 24V positionssensor kan give ventilpositionsfeedback til kontrolsystemet, hjælpe operatører og automatisere udstyr bekræfter, om ventilen har nået den ønskede driftsposition.
En valgfri magnetventil styrer den pneumatiske aktuator, hvilket gør det muligt for omledningsventilen at reagere på automatiserede signaler fra PLC- eller DCS-systemer.
| Punkt | Specifikation |
| Produkt | Sanitær aseptisk omledningsventil |
| Mærke | AVM |
| Produktkontaktmateriale | SS316L |
| Ikke-produktkontaktmateriale | SS304 |
| Materialecertifikat | EN 10204 3.1 Tilgængelig |
| Tætningsmateriale | EPDM, FKM, Silikone |
| Overholdelse af segl | FDA 177.2600 |
| Arbejdstemperatur | -20°C til +135°C |
| Sterilisering | 134°C, maks. 20 min |
| Arbejdstryk | 0–5 bar, standard |
| Styr lufttrykket | 5-8 bar |
| Indvendig overfladefinish | Ra <0,8 μm |

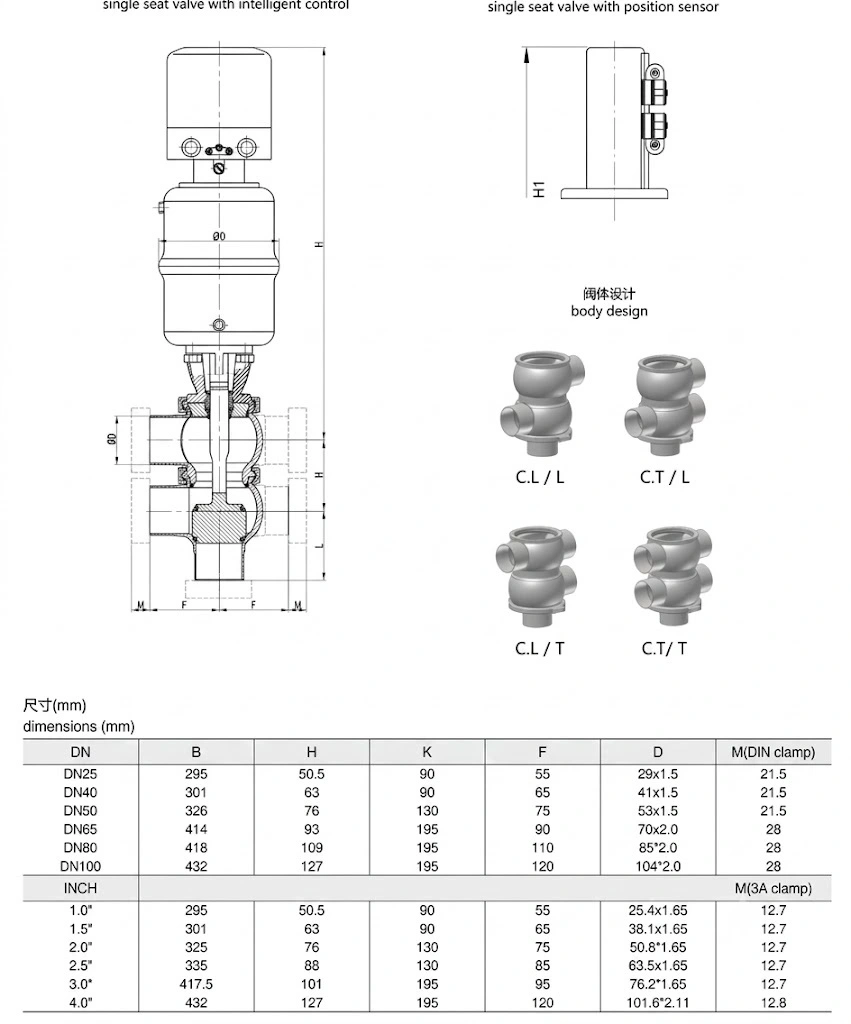

| Tilslutningstype | Tri-Clamp, stødsvejsning, flange |
| Tilslutning Standard | DIN 11850-serien, ASME, ISO, 3-A |
| Valgfrit tilbehør | 24V Intelligent Controller, Magnetventil, 24V Positionssensor |
Tri-Clamp-forbindelser giver en bekvem løsning til sanitære rørsystemer, hvor regelmæssig inspektion, rengøring, og udskiftning af udstyr er påkrævet. De er meget udbredt i fødevarer, drikkevarer, mejeriprodukter og farmaceutiske produkter behandlingsmiljøer.
Stumsvejsede forbindelser giver en permanent rørledningsforbindelse med en jævn indvendig overgang. De er velegnede til installationer, hvor det er vigtigt at minimere samlinger og opretholde hygiejniske flowforhold.
Flangekonfigurationer giver en robust mekanisk forbindelse til processystemer, der kræver praktisk udstyr integration og demontering.
AVM understøtter DIN 11850-serien, ASME, ISO og 3-A tilslutningsstandarder for at imødekomme forskellige internationale sanitære rørsystemer.
Ventilen kan omdirigere mælk, flydende mejeriprodukter, rengøringsopløsninger og andre kompatible væsker mellem forskellige procesruter og samtidig understøtte hyppige CIP-operationer.
Til produktion af drikkevarer og flydende fødevarer understøtter ventilen produktoverførsel, påfyldning, recirkulation, udledning og produktionsskifteapplikationer, hvor hygiejnisk flowkontrol er påkrævet.
Bioteknologisk produktion kræver kontrolleret procesruting og streng hygiejne. AVM-ventilens aseptiske design og SIP-kapacitet gør den velegnet til kompatible bioteknologiske behandlingssystemer.
Ventilen kan bruges i hygiejniske kosmetiske produktionslinjer, hvor ren væskehåndtering, pålidelig flowafledning og gentagelig processkift er påkrævet.
Til kompatible finkemikalier giver SS316L-konstruktion og hygiejnisk flowkontrol en pålidelig løsning til håndtering af procesvæsker under kontrollerede sanitære forhold.
Angiv den nøjagtige væske eller procesmedium for at bestemme materiale- og tætningskompatibilitet.
Bekræft det påkrævede arbejdstryk, driftstemperatur og steriliseringsbetingelser for at sikre ventilen konfigurationen opfylder de faktiske proceskrav.
Angiv, om systemet kræver Tri-Clamp-, Butt Weld- eller Flangeforbindelser, og identificer den relevante DIN, ASME, ISO eller 3-A standard.
For automatiserede produktionslinjer, bekræft, om en pneumatisk aktuator, magnetventil, 24V intelligent controller eller positionssensor er påkrævet.
For projekter, der kræver materialesporbarhed, anmod om EN 10204 3.1-certifikatet sammen med ventilordren.
AVM-ventilen fokuserer på de specifikke krav til sanitær procesruting, hvilket giver pålidelig skift mellem forskellige rørledninger i stedet for blot at kontrollere flow til og fra.
Strukturen med lavt døde ben, glat indre overflade, CIP-kompatibilitet og 134°C SIP-evne hjælper med at støtte krævende hygiejniske produktionsmiljøer.
SS316L produktkontaktdele, SS304 ikke-produktkontaktdele og valgfri EN 10204 3.1-certificering giver klare materialesporbarhed for kvalificerede industriprojekter.
Pneumatisk drift, 24V intelligent styring, magnetventilintegration og positionsføling gør det muligt for AVM-ventilen at indarbejdes i automatiserede behandlingslinjer.
Det bruges primært til at omdirigere procesvæsker mellem forskellige rørledninger og samtidig opretholde hygiejniske forhold. Typiske anvendelser omfatter produktoverførsel, tankfyldning, udledning, recirkulation og processkift.
Ja. Ventilen er designet til CIP-rengøring og understøtter SIP-sterilisering ved 134°C i op til 20 minutter.
Standard arbejdstryk er 0–5 bar. Faktiske driftsforhold skal bekræftes, når ventilen vælges konfiguration.
AVM tilbyder EPDM, FKM og silikone. Udvælgelsen bør være baseret på procesmediet, temperatur, rengøring kemikalier og steriliseringsforhold.
Ja. Med den valgfri pneumatiske aktuator, magnetventil, 24V intelligent controller og positionssensor er ventilen kan integreres i automatiserede PLC eller DCS styresystemer.
AVM kan levere et EN 10204 3.1 materialecertifikat for anvendelige rustfri stålmaterialer. Tætningsmaterialer overholder med FDA 177.2600 krav.
Ventilen fås med Tri-Clamp, Butt Weld og Flangeforbindelser og kan konfigureres i henhold til DIN 11850 serie, ASME, ISO og 3-A standarder.
Til hygiejniske produktionslinjer, der kræver pålidelig flow-routing, hurtig processkift og in-line rengøring og sterilisering giver AVM sanitær aseptisk omledningsventil en praktisk løsning.
Send AVM dit procesmedium, rørledningsforbindelse, arbejdstryk, driftstemperatur, sterilisering krav og automatiseringskonfiguration for at vælge det passende ventildesign til din applikation.
