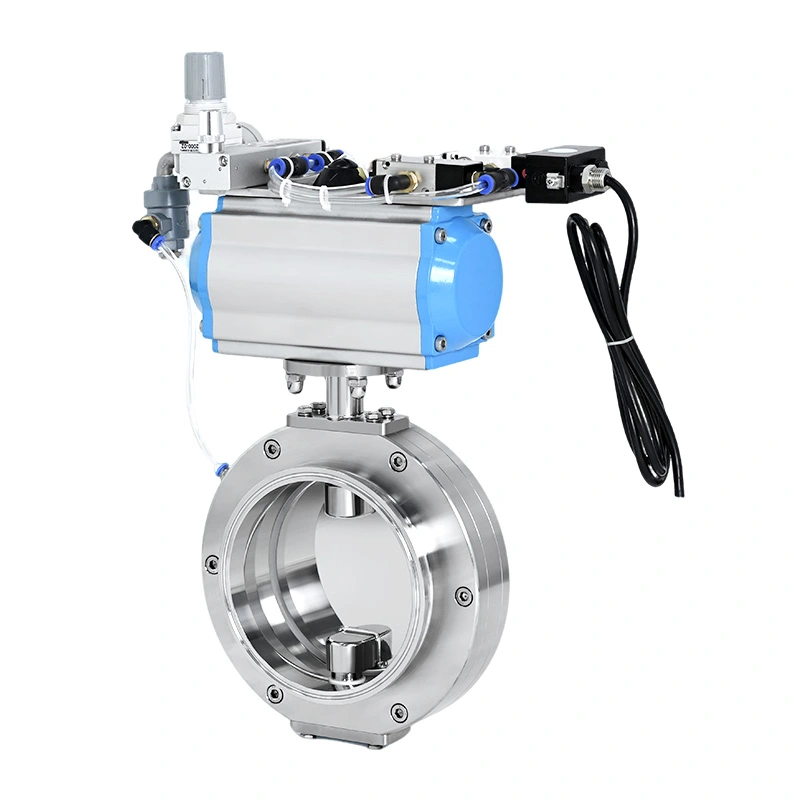

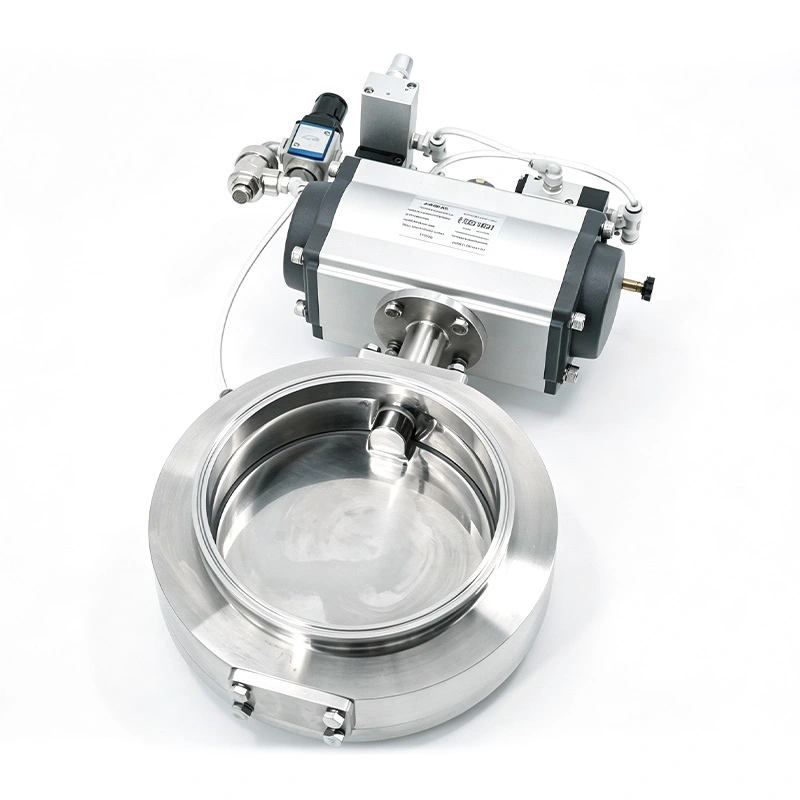

AVM sanitær oppustelig tætning excentrisk sommerfugleventil med smart aktuator er designet til automatiseret isolering i pulver- og bulkmaterialebehandlingssystemer. Dens excentriske skive reducerer kontakten med tætningselementet under rotation, mens det oppustelige sæde først sættes under tryk, efter at skiven når den lukkede position.

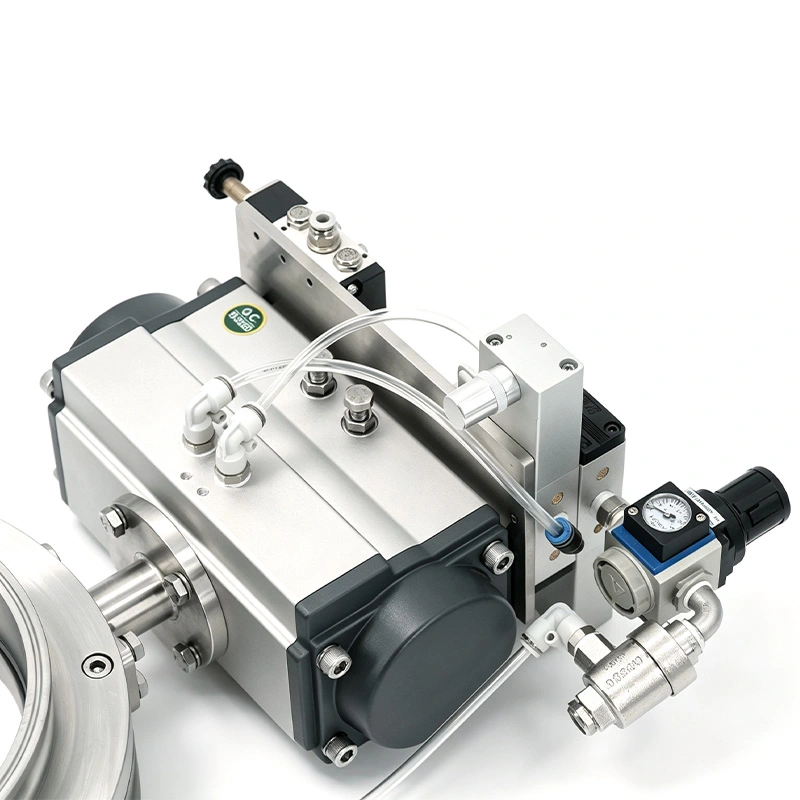

Den pneumatiske smarte aktuator giver automatiseret drift og kan tilsluttes PLC-baserede styresystemer. Valgfri positionsfeedback gør det muligt for kontrolsystemet at overvåge ventilstatus, hvilket gør ventilen velegnet til farmaceutiske, fødevare-, nutraceutiske, batterimateriale og specialkemiske processer.
Sanitær oppustelig tætning excentrisk sommerfugleventil med smart aktuator bruger separate handlinger til skivebevægelse og sædeforsegling. Dette driftsprincip hjælper med at reducere friktionen under rotation, samtidig med at det giver en kontrolleret afbrydelse, efter at skiven når sin endelige position.
Før skiven roterer, udløses trykket fra det oppustelige sæde. Sædet trækkes tilbage fra skiven, hvilket reducerer kontaktmodstanden under åbning.
Den excentriske skive bevæger sig til den lukkede position uden kontinuerlig kompression mod tætningselementet. Når skiven når sin position, sættes det oppustelige sæde under tryk for at danne tætningsgrænsefladen.
Den smarte aktuator kan give ventilpositionsinformation gennem valgfri feedback-komponenter. Dette gør det muligt for PLC'en at bekræfte ventiltilstanden, før den næste fase af en automatiseret proces startes.
Den excentriske skive og det oppustelige sæde arbejder sammen for at imødegå slitage, der kan opstå, når en konventionel sommerfugleskive forbliver i konstant kontakt med sit sæde under drift.
Når ventilen cykler, tillader det tilbagetrukne sæde skiven at bevæge sig med mindre modstand. Efter lukning udvider det oppustelige element sig rundt om skiven for at give den nødvendige tætningskraft.
Dette arrangement kan hjælpe med at reducere sædeslid, aktuatorbelastning og vedligeholdelse forårsaget af gentagen kontakt med skivesædet. Det er især relevant for systemer med hyppige automatiserede cyklusser eller pulverpartikler nær isolationspunktet.
Den smarte aktuator gør det muligt for ventilen at blive en del af en automatiseret proces i stedet for at fungere som en isoleret manuel komponent. Den kan integreres med PLC-baseret udstyr og koordineres med transport, vejning, udledning og andre procesoperationer.
Aktuatoren kan modtage styresignaler fra produktionssystemet til automatisk åbning og lukning i henhold til den programmerede processekvens.
Valgfrie sensorer kan rapportere ventilpositionen til styresystemet. Dette giver en bekræftelse på, at ventilen har nået den nødvendige åbne eller lukkede position, før en anden operation påbegyndes.
Ventilstatussignaler kan indbygges i proceslåse. For eksempel kan nedstrøms transportsystemet forhindres i at starte, indtil ventilen når den ønskede position.
En ATEX-kompatibel aktuatorpakke er tilgængelig til installationer, hvor udstyret og styringskonfigurationen skal opfylde gældende krav til farlige områder.
Ventilhuset fås i SUS304 eller SUS316L rustfrit stål. Produktkontaktflader kan efterbehandles til Ra ≤0,4 μm for at reducere materialetilbageholdelse og understøtte rutinemæssig rengøring.
EPDM, Silikone og FKM/Viton tætningsmaterialer er tilgængelige. FDA-kompatible tætningskvaliteter kan vælges til anvendelige farmaceutiske, fødevare- og nutraceutiske processer.
Den indvendige struktur er designet til hygiejnisk pulverhåndtering og kan leveres med CIP-kompatible konfigurationer i henhold til proceskravene.
Anvendes til at isolere og kontrollere overførslen af API'er, HPAPI'er, hjælpestoffer og andre farmaceutiske pulvere i automatiserede produktionssystemer.
Installeret under IBC'er til kontrolleret pulverudledning, især hvor ventilen skal kommunikere med PLC-kontrolsystemer og nedstrøms transportudstyr.
Velegnet til isoleringspunkter i vakuumpulveroverføringslinjer, hvor stabil afspærring og gentagen automatiseret drift er påkrævet.
Anvendes til katode-, anode- og ledende pulveroverførsel, hvor materialeindeslutning, sanitær konstruktion og reduceret tætningsslid er vigtige.
Velegnet til automatiseret håndtering af tørre ingredienser og ernæringspulvere, hvor der kræves rustfri stålkonstruktion og rengørbare produktkontaktflader.
| Parameter | Specifikation |
| Ventil type | Sanitær oppustelig tætning excentrisk sommerfugleventil |
| Ventil størrelse | DN50–DN300 |
| Kropsmateriale | SUS304 / SUS316L |
| Tætningsmateriale | EPDM, Silikone, FKM (Viton) |
| Produktkontakt Afslut | Ra ≤0,4 μm |
| Operation | Pneumatisk smart aktuator |
| Forbindelser | Tri-Clamp, Flange, Butt Weld |
| Automatisering | PLC-kompatibel |
| Positionsfeedback | Valgfri |
| Magnetventil | Valgfri |
| ATEX aktuatorpakke | Valgfri |
| FDA-kompatible forseglinger | Tilgængelig |
| CIP-kompatibilitet | Tilgængelig |
| Punkt | Smart aktiveret konfiguration | Manuel konfiguration |
| Operation | Pneumatisk automatisk | Manuel |
| PLC integration | Understøttet | Normalt ikke tilgængelig |
| Positionsfeedback | Valgfri | Manuel bekræftelse |
| Proces interlocking | Understøttet | Begrænset |
| Sædepumpekontrol | Automatisk | Manuel/systemafhængig |
| Fjernbetjening | Understøttet | Ikke tilgængelig |
Før installationen bekræftes ventilstørrelsen, tilslutningsstandarden, aktuatorluftforsyningen og kontrolgrænsefladen. Ventilen skal installeres med tilstrækkelig adgang til inspektion af det oppustelige sæde, aktuator og feedbackkomponenter.
Rutinemæssig vedligeholdelse bør omfatte kontrol af tætningselementet for slitage eller beskadigelse, verifikation af aktuatorens bevægelse og bekræftelse af, at positionsfeedbacken fungerer korrekt, hvor den er monteret. Det oppustelige sæde bør også kontrolleres for korrekt oppustning og trykfastholdelse i henhold til vedligeholdelsesplanen.
For pulverapplikationer bør rengøringsfrekvensen bestemmes af materialets egenskaber og produktionscyklus. CIP-kompatible konfigurationer kan bruges, hvor processen kræver automatiseret rengøring.
En farmaceutisk producent var ved at opgradere en IBC-pulvertømningsstation og havde brug for en isoleringsventil, der kunne fungere sammen med det eksisterende PLC-kontrolsystem. Nedstrøms transportudstyret kunne først starte efter bekræftelse af, at udløbsventilen havde nået den ønskede position.
AVM leverede den sanitære oppustelige tætnings excentriske sommerfugleventil med smart aktuator med positionsfeedback. PLC'en modtog ventilstatussignalet og koordinerede automatisk udlednings- og transportsekvensen. Kunden rapporterede også reduceret manuel indgriben og stabil drift under gentagne IBC-udladningscyklusser.
AVM sanitære ventilløsninger kan leveres med gældende 3-A sanitære standarder, ISO 9001, CE og FDA overholdelse. FDA-kompatible tætningsmaterialer er tilgængelige til relevante farmaceutiske og fødevareapplikationer.
Til projekter, der kræver udstyr i farlige områder, kan en ATEX-kompatibel aktuatorpakke konfigureres i henhold til den gældende klassificering og projektkrav.
Sædet er trykløst og trækkes tilbage, før skiven bevæger sig. Efter at skiven når den lukkede position, pustes sædet op for at skabe tætningsgrænsefladen.
Den excentriske skive reducerer kontinuerlig kontakt med tætningselementet under rotation, hvilket hjælper med at reducere friktion, aktuatorbelastning og sædeslid.
Ja. Den smarte pneumatiske aktuator er kompatibel med PLC-baserede styresystemer, og valgfri positionsfeedback kan give ventilstatussignaler.
Ja. Den excentriske sommerfugleventil til sanitær oppustelig tætning med smart aktuator er designet til farmaceutiske pulvere, fødevareingredienser, batterimaterialer og andre tørre bulkmaterialer, hvor hygiejnisk isolering og automatiseret drift er påkrævet.
Tilgængelige muligheder inkluderer EPDM, Silikone og FKM/Viton. FDA-kompatible kvaliteter kan vælges til relevante sanitære applikationer.
Ja. En ATEX-kompatibel aktuatorpakke er tilgængelig i henhold til den krævede klassificering af farlige områder.
