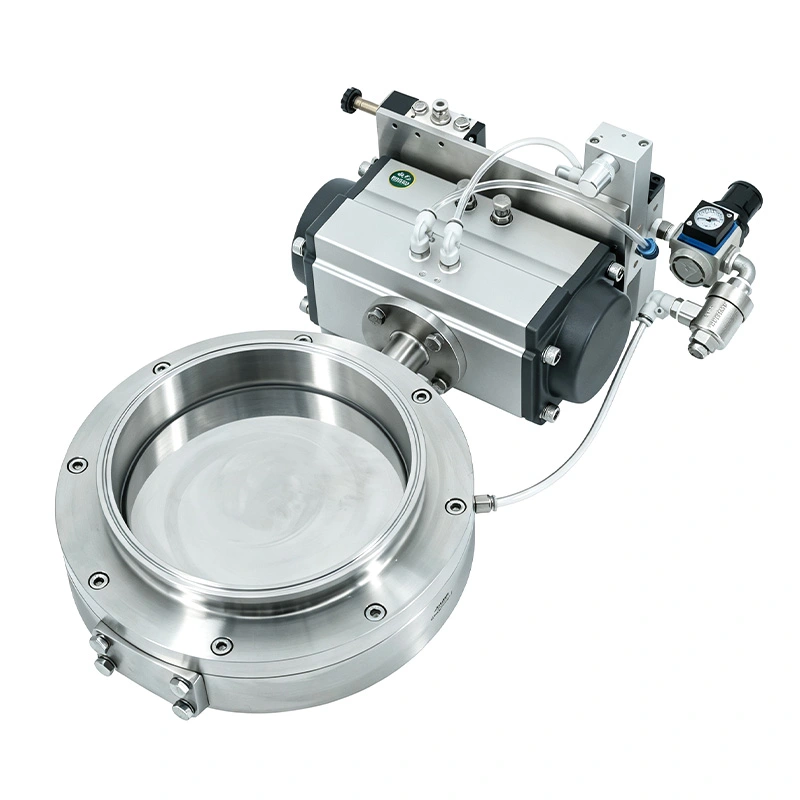

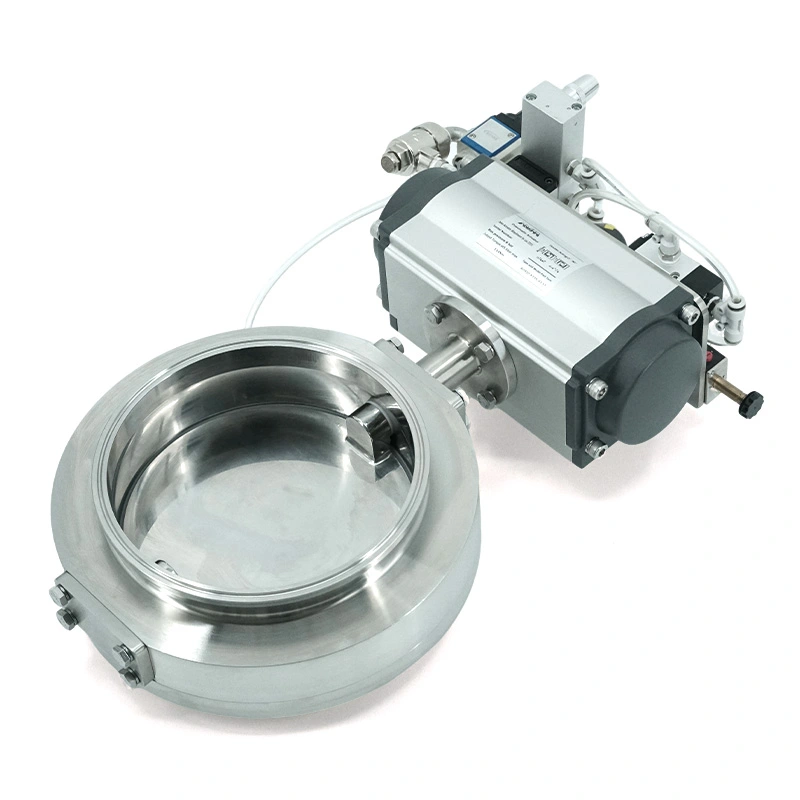

Sanitær excentrisk sommerfugleventil med tilbagetrækkeligt sæde

Udviklet til de mest krævende hygiejniske miljøer, den excentriske sanitære sommerfugleventil med tilbagetrækkeligt sæde leverer kompromisløs ydeevne. Dens unikke excentriske design og tilbagetrækkelige sædemekanisme reducerer betydeligt sædeslid og driftsmoment i hele ventilens livscyklus. Dette sikrer ikke kun forlængede serviceintervaller men giver også pålidelig, bobletæt afspærring på tværs af et bredt spektrum af applikationer – fra farmaceutiske og bioteknologi til fødevarer, nutraceutisk, kemisk og avanceret batterimaterialebehandling.

Hvorfor tilbagetrækkelige siddepladser er vigtige

Konventionelle sommerfugleventiler holder skiven og sædet i kontakt under rotation. I pulverapplikationer, gentaget friktion kan gradvist slide sædet, øge driftsmomentet og skabe partikler, der kan påvirke produktet renlighed.

AVM adskiller tætnings- og bevægelsesfunktionerne.

Under ventilbevægelse trækkes det oppustelige sæde tilbage, så skiven kan rotere med minimal kontakt. Når disken når den lukkede position, aktiverer trykluft tætningen og skaber det nødvendige tætningstryk.

Dette gør ventilen særdeles velegnet til højfrekvent kobling og slibende pulverhåndtering.

Friktionsfri åbning og lukning

Udtrækkeligt sæde under drift

Før skiven bevæger sig, tømmes den oppustelige tætning og trækkes tilbage fra tætningsoverfladen. Den excentriske skive da roterer uden kontinuerlig gnidning mod sædet.

Dette reducerer mekanisk slid og hjælper med at opretholde et stabilt driftsmoment over gentagne cyklusser.

Oppustelig tætning efter lukning

Når skiven når den lukkede position, puster trykluft forseglingskammeret op. Forseglingen udvider sig ensartet mod skiven for at skabe en tæt barriere.

Den sanitære excentriske sommerfugleventil med tilbagetrækkeligt sæde kan derfor give pålidelig afspærring, mens den undgår unødvendig tætningskontakt under hver åbnings- og lukningscyklus.

Designet til hyppig cykling

Den excentriske skive og det tilbagetrækkelige sæde er særligt værdifulde i automatiserede produktionslinjer, hvor ventiler kan arbejde gentagne gange i løbet af dagen.

Med væsentligt reduceret friktion mellem skiven og sædet kan designet understøtte en driftslevetid på op til 1-3 millioner koblingscyklusser, afhængig af driftsforhold, tætningsmateriale og vedligeholdelse.

Den lavere driftsmodstand kan også reducere aktuatorkravene sammenlignet med konventionel friktionsbaseret designs.

Velegnet til slibende pulverprocesser

Ventilen er velegnet til materialer som pulvere, granulat og krystaller, der kan accelerere konventionelt sæde slid.

Typiske anvendelser omfatter:

Farmaceutisk og API-behandling

Anvendes til pulveropladning, udledning og isolering, hvor produktindeslutning, rengøringsevne og gentagelig drift er vigtige.

Behandling af batterimateriale

Velegnet til håndtering af slibende tørre materialer, hvor minimering af tætningsslitage og kontaminering er et centralt problem.

Fødevare- og næringsmiddelproduktion

Den hygiejniske rustfri stålkonstruktion og glatte produktkontaktflader understøtter sanitetsproduktion miljøer.

Vakuum og trykoverførsel

Det oppustelige sæde giver pålidelig forsegling til ledninger, der arbejder under både vakuum og positivt tryk.

Hygiejnisk konstruktion

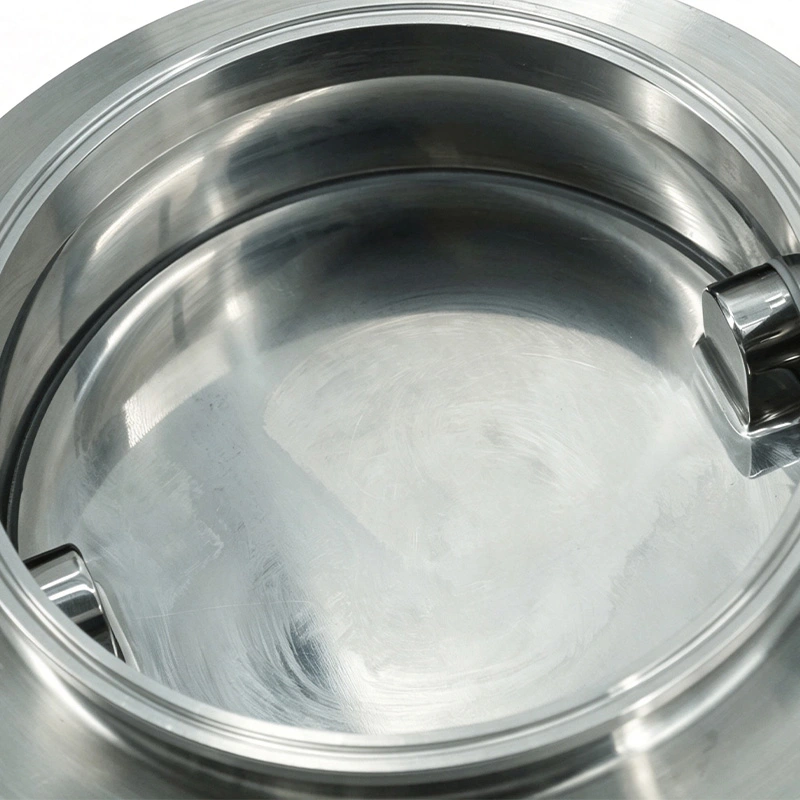

Sanitær excentrisk sommerfugleventil med tilbagetrækkeligt sæde er fremstillet af SUS304 eller SUS316L, med produktkontaktflader tilgængelige ved Ra <0,4 μm.

Dets indvendige design med lav retention minimerer områder, hvor pulver kan samle sig, hvilket understøtter CIP/SIP-rengøring og reduktion af forureningsrisici under produktskift.

FDA-kompatible tætningsmaterialer og EN 10204 3.1 materialecertifikater er tilgængelige for relevante konfigurationer.

Tekniske specifikationer

Indtrækkelig sædeventil vs konventionel sommerfugleventil

Kundeansøgning og feedback

High-Cycle Pharmaceutical Powder Line

En farmaceutisk producent havde brug for en sanitær isoleringsventil til en pulveroverføringsledning, der arbejder med hyppige automatiseret skift. Kunden havde oplevet stigende driftsmodstand med konventionelle sommerfugleventiler da tætningskomponenterne blev slidt under gentagne cyklusser.

AVM leverede den excentriske sommerfugleventil med et optrækkeligt oppusteligt sæde. Kunden vurderede specifikt aktiveringsmoment, sædeslid og tætningsstabilitet efter gentagen drift. Fordi tætningen trækkes tilbage før skiven bevægelse, reducerede ventilen kontinuerlig gnidning under cykling og gav en mere ensartet drift.

Overførsel af slibende batterimateriale

En batterimaterialeprocessor krævede en ventil til tørpulveroverførsel, hvor slibende materiale kunne accelerere konventionel sædebeklædning. Kunden valgte den tilbagetrækkelige sædekonfiguration, fordi tætningselementet ikke var det konstant trukket af disken under drift.

Kundens feedback fokuserede på mindre bekymring over sædeslid, stabil aktivering og lettere langsigtet vedligeholdelse, især for en produktionslinje med gentagen åbning og lukning.

Certificeringer og overholdelse

AVM sanitære ventilløsninger understøtter gældende 3-A sanitære standarder, ISO 9001, CE og FDA overholdelse. Afhængig af den valgte konfiguration kan ventilen også leveres med FDA-kompatible tætningsmaterialer, GMP-orienteret hygiejnisk konstruktion og EN 10204 3.1 materialedokumentation.

En ATEX II 2 GD T4 eksplosionssikker konfiguration er tilgængelig for gældende krav til farlige områder.

FAQ

Hvad er den største fordel ved det optrækkelige sæde?

Sædet trækkes tilbage, før skiven roterer, hvilket minimerer friktion og slid. Det pustes derefter op efter lukning for at give det pålidelig tætning.

Er det velegnet til slibende pulvere?

Ja. Den reducerede disk-til-sæde kontakt gør den særdeles velegnet til pulvere, granulat og krystaller, der evt fremskynde konventionelt sædeslid.

Kan det bruges til vakuumapplikationer?

Ja. Det oppustelige tætningssystem er velegnet til både vakuum- og positivt tryk procesforhold, når korrekt konfigureret.

Kan ventilen renses med CIP/SIP?

Ja. Den sanitære konfiguration understøtter CIP/SIP-rengøring, afhængigt af de valgte materialer og procesbetingelser.

Hvilke tætningsmaterialer er tilgængelige?

EPDM, Silikone og FKM/Viton er tilgængelige. FDA-kompatible kvaliteter kan vælges for anvendelige farmaceutiske og fødevareapplikationer.

Kan ventilen automatiseres?

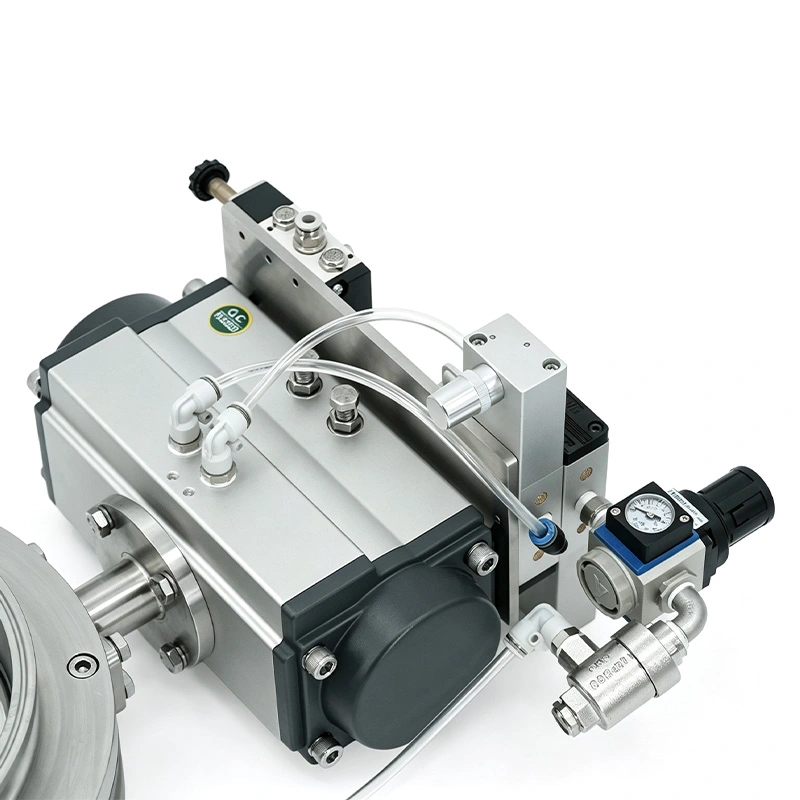

Ja. Sanitær excentrisk sommerfugleventil med tilbagetrækkeligt sæde betjenes af en pneumatisk aktuator og kan integreret med automatiserede processtyringssystemer.
