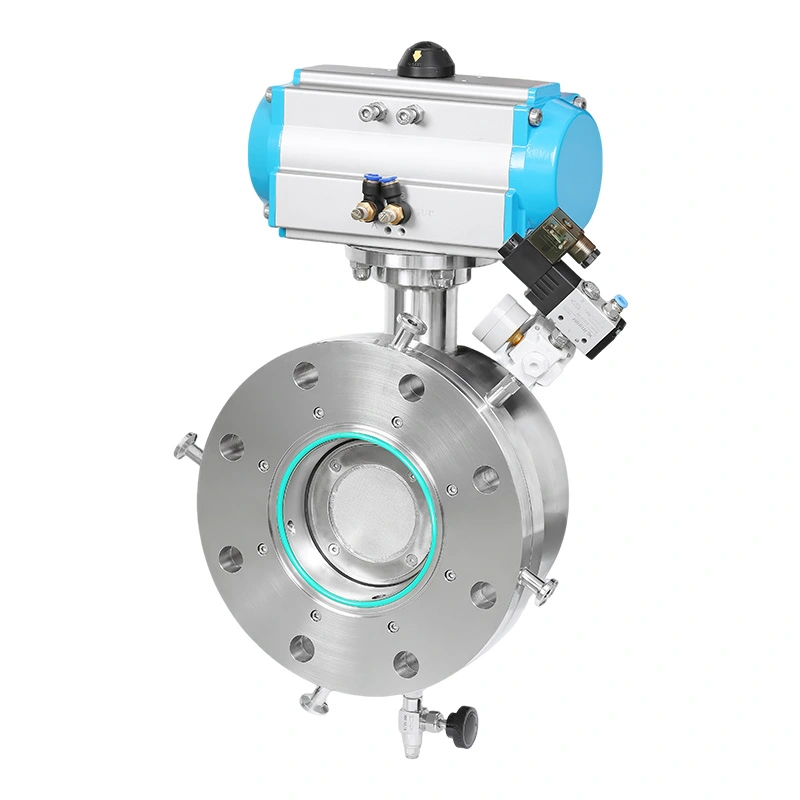

I modsætning til en konventionel sanitær afspærringsventil, der kan kræve fjernelse for rensning af hulrum, er AVM Sanitary Ekspansionssegmenteret kugleventil med CIP-systemdesign tillader rengøringsvæske at nå kritiske indre områder under CIP-cyklussen. Dette hjælper med at reducere manuel indgriben, forkorte nedetid for rengøring og understøtter gentagelig hygiejne forarbejdning.
Den segmenterede kugle giver en karakteriseret flowbane til stabil drosling og gentagelig flowjustering. Det er det velegnet til applikationer, hvor ventilen skal gøre mere end blot at åbne eller lukke, inklusive væskedosering, blanding og procesflowregulering.
Ekspansionssædet påfører kontrolleret tætningstryk mod den segmenterede kugle, når ventilen er lukket. Dens ekspansionsstruktur hjælper med at kompensere for normalt sædeslid, termiske ændringer og tryksvingninger, vedligeholde pålidelig slukning over gentagne driftscyklusser.
Dedikerede CIP-porte leder rengøringsopløsningen mod ventilhulrummet, segmenterede kugle og tætningsområder. Ventilen kan derfor rengøres uden at fjerne det fra proceslinjen, hvilket hjælper med at reducere demonteringsarbejde og produktion afbrydelser.
Under normal drift roterer den segmenterede kugle for at regulere procesflowet.
Når den sanitære ekspansionssegmenterede kugleventil med CIP-system er lukket, flytter ekspansionssædet ind i sin tætning position for at give tæt afspærring.
Under CIP kommer rengøringsopløsningen ind gennem de dedikerede rengøringsporte og når de indvendige områder, der evt ellers være svære at rengøre. Rengøringscyklussen fjerner restprodukt fra kuglen og tætningsområderne før ventilen vender tilbage til normal procesdrift.
Dette design er særligt værdifuldt for produktionslinjer med hyppige produktskift og streng rengøring krav.
Ventilen bruger SS316L eller SS304L rustfrit stål, med produktkontaktflader færdigbehandlet til Ra ≤0,4 μm. Den optimerede intern geometri minimerer døde zoner og produkttilbageholdelse, hvilket understøtter lettere rengøring og validering.
FKM, EPDM og silikone tætningsmaterialer er tilgængelige i henhold til temperatur, kemisk kompatibilitet og proces krav.
Velegnet til proceslinjer, hvor kontrolleret flow, hygiejnisk afspærring og repeterbar CIP-rengøring er påkrævet mellem kl. produktionspartier.
Den sanitære ekspansionssegmenterede kugleventil med CIP-system kan integreres i hygiejniske processystemer, hvor forureningskontrol og rengøringsevne er afgørende.
Velegnet til flydende ingredienser, procesvæsker, blandesystemer og andre applikationer, der kræver sanitær flow regulering og in-line rengøring.
Det indre design med lav retention og CIP-evnen gør ventilen velegnet til hygiejniske mejeribehandlingssystemer.
Den segmenterede kugle giver kontrolleret flowjustering til væskedosering, blanding og materialeoverførselssystemer.
Ekspansionsforseglingskonceptet kan også anvendes på vakuumprocesudstyr, hvor pålidelig isolering er påkrævet.
| Parameter | Specifikation |
| Ventil type | Sanitær ekspansionssegmenteret kugleventil |
| Ventil design | Segmenteret kugle + ekspansionssæde |
| Materiale | SS316L / SS304L |
| Overfladefinish | Ra ≤0,4 μm |
| Størrelsesområde | DN80–DN300 / 3"–12" |
| Trykvurdering | Maks. 5 bar |
| Arbejdstemperatur | -20°C til +150°C |
| Forseglingsmaterialer | FKM, EPDM, Silikone |
| Forbindelse | Tri-Clamp, Flange |
| Aktivering | Pneumatisk aktuator |
| Rensning | Integreret CIP-system |
| Overholdelse | GMP, FDA, ASME BPE |
| Betragtning | AVM ekspansionssegmenteret kugleventil | Konventionel sanitær kugleventil |
| Hovedfunktion | Flowkontrol + sluk + CIP | Primært isolation |
| Flowregulering | Segmenteret bold | Afhænger af design |
| Sæde design | Udvidelsessæde | Konventionelt fast sæde |
| CIP funktion | Integreret | Konfigurationsafhængig |
| Rensning | In-line rengøring | Kan kræve yderligere rengøringsprocedure |
| Produktretention | Design med lav retention | Afhænger af intern struktur |
| Automatisering | Pneumatiske / intelligente muligheder | Afhænger af konfiguration |
| Anvendelse | Kritisk hygiejnisk forarbejdning | Generel sanitær behandling |
En farmaceutisk producent krævede en sanitær kontrolventil til en proceslinje med hyppige produktskift. Den største bekymring var ikke kun lukningspålidelighed, men også om rester omkring ventilhulrummet og tætning område kunne fjernes uden gentagen ventilfjernelse.
Kunden valgte AVM-konfigurationen med et integreret CIP-system. Under rengøringen leverede CIP-kredsløbet rensevæske ind i de indvendige ventilområder, hvilket reducerer behovet for manuel demontering. Kundens feedback fokuseret på kortere rengøringsintervention og lettere batchskifte, især sammenlignet med en konventionel ventil, der kræver mere manuelt rengøringsarbejde.
En fødevareforarbejdningskunde brugte ventilen i et væskedoserings- og blandesystem, hvor stabil flowjustering og pålidelig rengøring var begge påkrævet. Den segmenterede kugle sørgede for kontrolleret flowregulering, mens ekspansionen sædet holdes tæt lukket under procesisolering.
Kunden værdsatte især at have flowkontrol og in-line rengøringskapacitet inden for samme ventil konfiguration, hvilket reducerer antallet af separate komponenter, der kræves omkring proceslinjen.
AVM sanitære ventilprodukter understøttes af gældende 3-A sanitære standarder, ISO 9001, CE og FDA overholdelse.
Den sanitære ekspansionssegmenterede kugleventil kan konfigureres til GMP-orienteret farmaceutisk produktion og ASME BPE-baserede hygiejniske systemer, med 316L rustfrit stål, sanitær overfladebehandling og passende tætningsmaterialer tilgængelig i henhold til projektets krav.
Ekspansionssædet giver kontrolleret tætningstryk mod den segmenterede kugle og hjælper med at kompensere for normal sædeslid og betjeningsændringer, der understøtter pålidelig slukning.
Ja. Den segmenterede kugle er designet til stabil og gentagelig drosling, hvilket gør ventilen velegnet til dosering og proces-flow kontrol ud over isolation.
Ja. Dedikerede CIP-porte tillader rengøringsvæske at nå det indre hulrum og tætningsområder uden at fjerne ventil fra procesledningen.
Ja. CIP er standard for den angivne konfiguration, mens SIP-kompatible designs kan leveres efter proces temperatur og projektkrav.
Det er velegnet til farmaceutiske produkter, API, bioteknologi, fødevarer, drikkevarer, mejeriprodukter, nutraceutiske og finkemikalier forarbejdning.
Ja. Den sanitære ekspansionssegmenterede kugleventil med CIP-system kan udstyres med en pneumatisk aktuator, intelligent positioner, position feedback sensorer og magnetventil kontrol til integration med PLC, DCS eller SCADA systemer.
