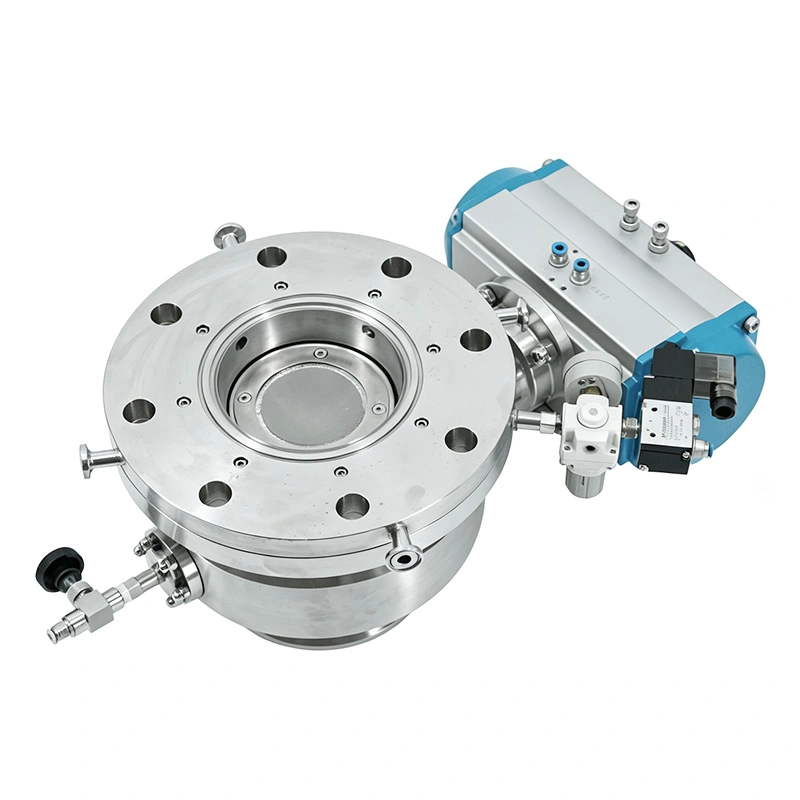

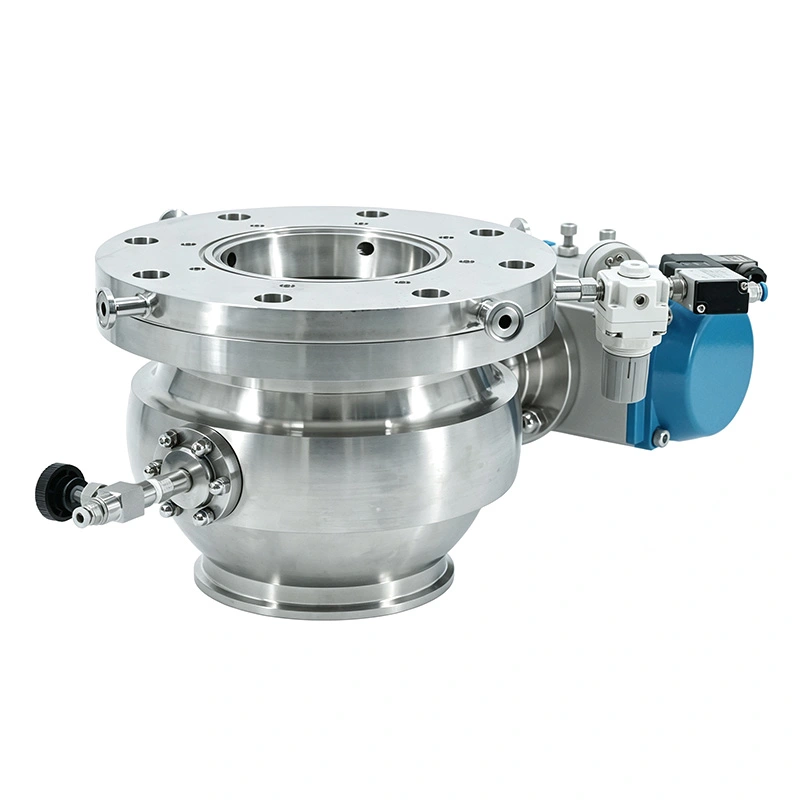

Den sanitære oppustelige tætningssegmenterede kugleventil er særlig værdifuld i udstyr såsom vakuumtørrere, reaktorer, blandere og pulverbehandlingssystemer, hvor konventionelle ventiltætninger kan lide under friktion, produkt ophobning eller lækage under gentagen drift.

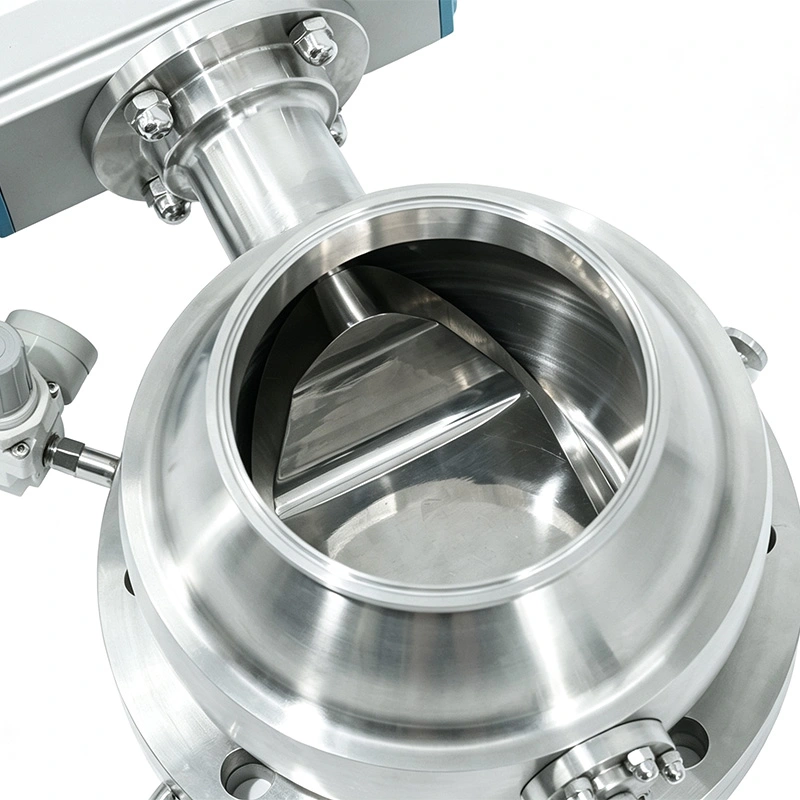

AVM segmenteret kugleventil bruger en oppustelig tætning placeret mellem ventilhuset og det sfæriske segment.
Under åbning trækkes tætningen væk fra segmentet, hvilket tillader segmentet at rotere uden kontinuerlig gnidning mod tætningsfladen. Når segmentet når den lukkede position, pustes tætningen op og presser mod segmentet for at etablere den nødvendige afspærring.
Dette tætningstilbagetrækningsprincip reducerer friktionen under ventilbevægelser og hjælper med at forlænge tætningens levetid.
For vakuumbehandlingsudstyr er det afgørende at opretholde vakuumintegriteten. Det oppustelige tætningssystem giver pålidelig tætning under både vakuum- og overtryksforhold, hvilket gør ventilen særligt velegnet til vakuumtørring og indeholdt pulverudledning.
Når det er helt åbent, giver det segmenterede design en uhindret udledningsvej. Dette hjælper pulvere, granulat, pastaer og andre procesmaterialer passerer gennem ventilen med reduceret akkumulering og brodannelse.

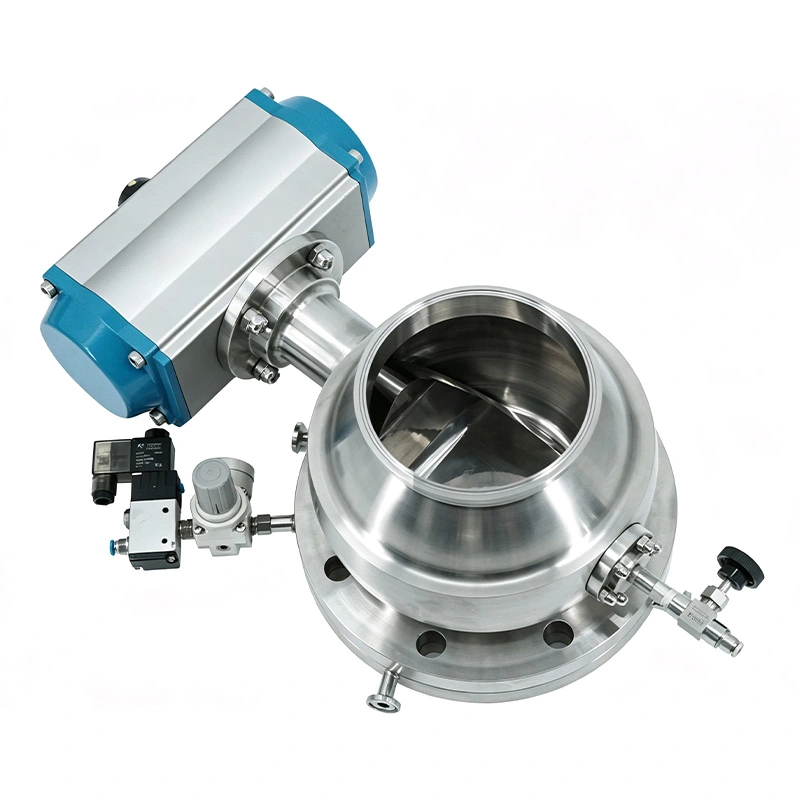

Det pneumatiske system tømmer først den oppustelige tætning. Tætningen trækkes tilbage fra segmentet og fjerner kontakt under rotation. Det sfæriske segment roterer derefter ca. 90° for at åbne strømningspassagen.
Segmentet roterer tilbage til den lukkede position. Når den er placeret korrekt, udvider den oppustelige tætning sig og presser mod segmentet, hvilket skaber en tæt tætningsgrænseflade.
Denne sekvens adskiller ventilbevægelse fra tætningskontakt, hvilket reducerer unødvendigt slid sammenlignet med design hvor tætningen forbliver i konstant kontakt under rotation.
Den sanitære oppustelige forsegling segmenterede kugleventil kan installeres ved udløbet af vakuumtørrere, hvor processen kræver pålidelig vakuumretention og effektiv materialeudledning.
Den fuldborede åbning hjælper med at udlede tørret pulver og granulat med minimal forhindring, mens den oppustelige tætning understøtter isolering mellem tørretumbleren og nedstrømsudstyret.
Ventilen giver en hygiejnisk udledningsgrænseflade til pulverprodukter, mens den reducerer områder, hvor materiale kan forblive fanget.
Til farmaceutiske og finkemiske processer, der involverer værdifulde eller farlige pulvere, hjælper forseglingsstrukturen reducere lækage og uønsket produktfrigivelse.
Produktkontaktflader kan opnå Ra <0,4 μm, mens ikke-kontaktflader kan opnå Ra <0,8 μm. Den reducerede Dead-space design hjælper med at minimere produkttilbageholdelse og understøtter rengørings- og valideringsprocedurer.
Det sanitære oppustelige tætningssegmenterede kugleventilhus fås i SS304, SS316L, Duplex 2205 og Titanium TA2, gør det muligt at tilpasse materialekonfigurationen til korrosions-, renheds- og proceskrav.
| Parameter | Specifikation |
| Ventil størrelse | 3"–12" |
| Kropsmateriale | SS304, SS316L, Duplex 2205, Titanium TA2 |
| Oppustelig tætning | EPDM, Silikone, FKM |
| Produktkontakt Afslut | Ra <0,4 μm |
| Ikke-kontakt finish | Ra <0,8 μm |
| Arbejdstryk | -0,1 til +0,5 MPa |
| Arbejdstemperatur | -20°C til +135°C |
| Afslut forbindelser | Flange, Tri-Clamp |
| Aktivering | Pneumatisk aktuator |
| Valgfrit tilbehør | Filternet, trykreguleringsventil, grænseafbryderboks, renseporte |
Anvendes som afgangsventil til vakuumtørrere, hvor vakuumtæthed og hurtig materialeudledning begge er vigtige.
Velegnet til farmaceutisk pulverhåndtering, indesluttet udledning og udstyrsisolering hvor hygiejnisk konstruktion og lækagekontrol er kritiske.
Gælder for katode, anode og andre fine batterimaterialer, hvor produktindeslutning, rengøringsevne og korrosion modstand er vigtige.
Anvendes med pulvere, granulat og andre procesmaterialer i reaktorer, blandere, tørretumblere og indesluttede overførselssystemer.
Velegnet til hygiejnisk udledning og isolering i ingrediensbehandlingssystemer, hvor rustfri stålkonstruktion og rengøringsvenlige produktkontaktflader er påkrævet.
| Betragtning | AVM oppustelig tætningssegmenteret kugleventil | Konventionel kugleventil |
| Forseglingsmetode | Oppustelig pneumatisk tætning | Konventionel fast tætning |
| Forsegling under rotation | Tilbagetrukket | Forbliver typisk i kontakt |
| Tætningsslid | Reduceret friktion under drift | Afhænger af design |
| Vakuum påføring | Designet til vakuumtæthed | Ansøgningsafhængig |
| Udledning | Produktpassage med fuld boring | Afhænger af ventilkonfiguration |
| Produktretention | Design med lavt dødrum | Afhænger af design |
| Hovedfokus | Indeslutning og hygiejnisk udledning | Generel isolation |
En farmaceutisk forarbejdningskunde havde brug for en udløbsventil til et vakuumtørringssystem, hvor vakuum opretholdes forhold og opnåelse af pålidelig pulverudledning var begge vigtige. Kunden valgte AVM-ventilen pga den oppustelige tætning kunne trække sig tilbage, før segmentet roterede, hvilket reducerer tætningsfriktionen under gentagen åbning og lukning.
Kunden værdsatte især kombinationen af vakuumforseglingsydelse og uhindret produktudledning, hvilket forenklede forbindelsen mellem tørretumbleren og nedstrøms opsamlingsudstyr.
En finkemikaliekunde havde brug for en afgangsventil til en pulverproces, hvor materialelækage og produkttilbageholdelse var bekymringer. Kunden valgte den oppustelige tætningskonfiguration, fordi tætningen kun kunne oppustes under den lukkede stilling, mens passagen med fuld boring gav en renere udledningsvej, når den var åben.
Feedbacken fokuserede på forbedret indeslutning under isolering og reduceret materialeophobning omkring tætningen område.
AVM sanitære ventilprodukter understøttes af gældende 3-A sanitære standarder, ISO 9001, CE og FDA overholdelse. For farmaceutiske og fødevareapplikationer, sanitære materialer, overfladefinish og tætningskonfigurationer kan vælges i henhold til proceskravene.

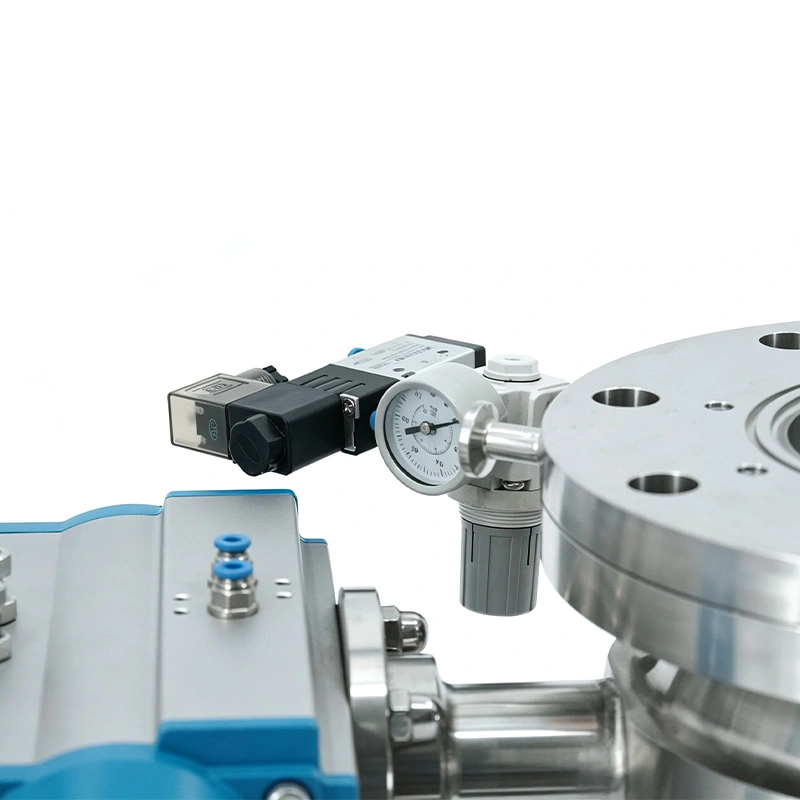

Ventilen kan også konfigureres med udluftningsporte, trykreguleringssystemer, positionsfeedback-sensorer og automatiserede kontrolkomponenter til mere krævende procesmiljøer.
Den sanitære oppustelige tætningssegmenterede kugleventil bruger en oppustelig lufttætning, der betjenes af et pneumatisk system. Den tætningen trækkes tilbage under åbning og rotation, og pustes derefter op efter lukning for at etablere tætningsgrænsefladen.
Tilbagetrækning af tætningen eliminerer kontinuerlig friktion mellem tætningen og det roterende segment. Dette hjælper med at reducere slid og kan forlænge tætningens levetid.
Ja. Dens vakuumforseglingsevne og udløbsvej med fuld boring gør den særligt velegnet til vakuumtørrere, roterende vakuumtørrere og koniske tørretumblere.
Ventilhuset kan leveres i SS304, SS316L, Duplex 2205 eller Titanium TA2 afhængig af korrosionsbestandighed og proceskrav.
Ja. Ventilen bruger en pneumatisk aktuator og kan udstyres med positionsfeedback, endestopbokse og andet styretilbehør til automatiserede processystemer.
En konventionel kugleventil bruger generelt en komplet kugleformet kugle med et gennemgående hul til isolering. AVM-designet bruger en segmenteret kugle sammen med en oppustelig tætning, hvilket gør den bedre egnet til applikationer, der kræver kontrolleret udledning, hygiejnisk indeslutning og reduceret tætningsfriktion.
