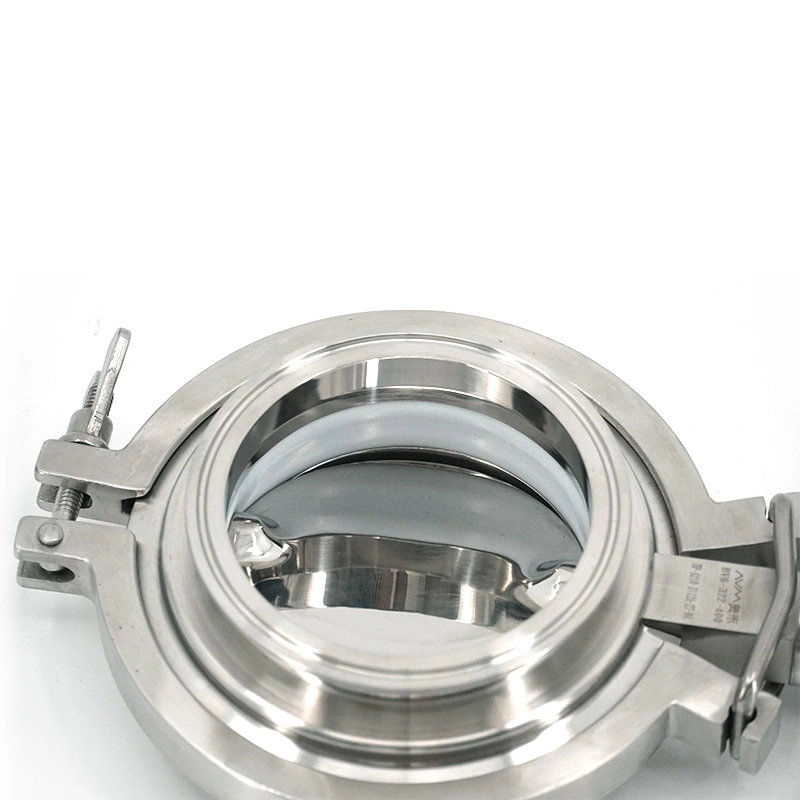

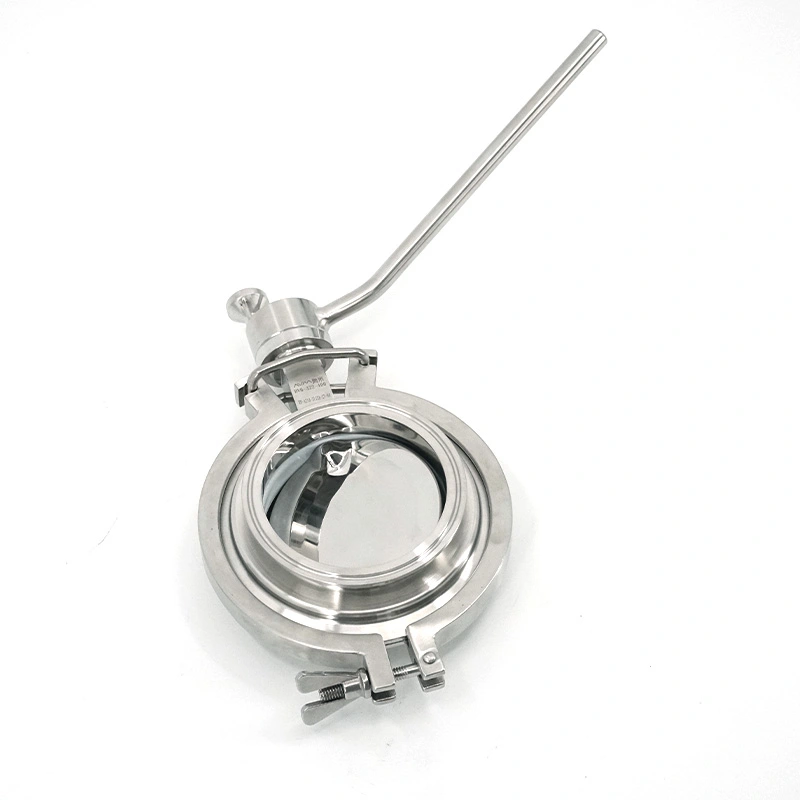

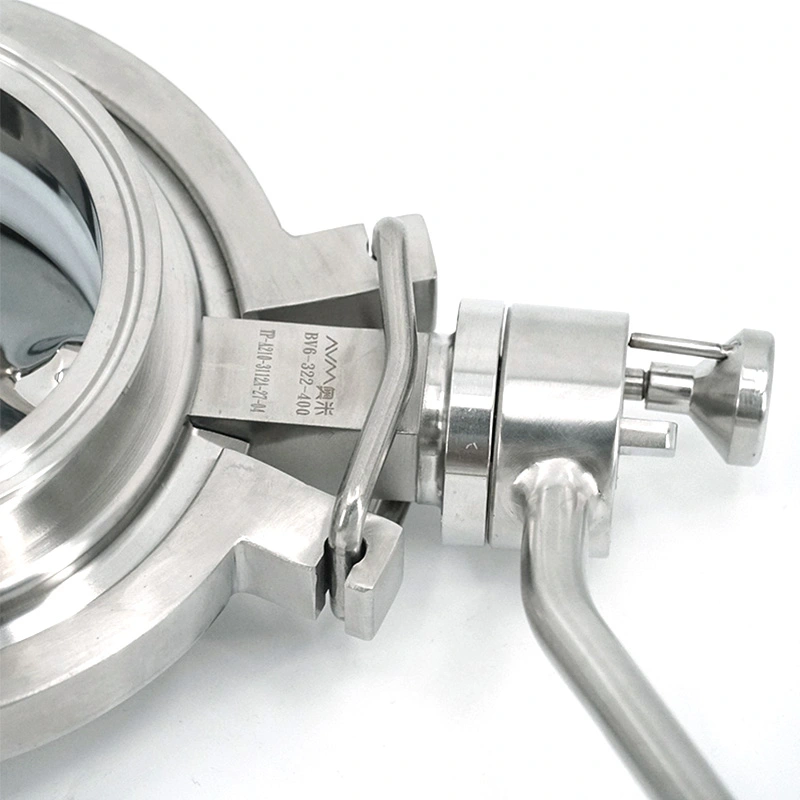

Hygiejnisk rustfrit stål pulver docking sommerfugleventil

AVM sanitær rustfrit stål pulver docking sommerfugleventil er designet til pulverhåndteringslinjer, hvor pålidelige udstyrstilslutning, hygiejnisk behandling og hyppig rengøring er påkrævet. I modsætning til almindelig sommerfugl ventiler, den er udviklet specielt til pulveroverføringspunkter mellem siloer, tragte, beholdere, feedere, transportører, og andet forarbejdningsudstyr.

Ventilen bruger en sanitær rustfri stålkonstruktion med glatte produktkontaktflader og fleksibel tætning muligheder. Dens Tri-Clamp-forbindelse tillader bekvem installation og fjernelse, mens den kompakte indre struktur hjælper med at reducere pulverretention. Disse egenskaber gør den velegnet til medicin, fødevarer, nutraceutical og udvalgte kemiske pulverbehandlingssystemer.

Krav til håndtering af pulver

Pulverbehandlingsudstyr skal klare mere end simpel strømningsisolering. Fint pulver kan forblive på indersiden overflader, trænge ind i forbindelseshuller eller skabe rengøringsbesvær efter produktion. Hyppige produktskift kan også øge nedetiden, når ventiler er svære at fjerne eller inspicere.

AVM sanitære rustfrit stål pulver docking sommerfugleventil imødekommer disse krav gennem en kompakt sanitær struktur, polerede produktkontaktflader og aftageligt tilslutningsdesign. Konfigurationen kan være valgt i henhold til pulverets egenskaber, rengøringsmetode, rørledningsstørrelse og hygiejnekrav produktionsproces.

Ventilkonstruktion

316L kontakt dele

Produktkontaktkomponenter er fremstillet af SS316L rustfrit stål, hvilket giver korrosionsbestandighed og en egnet materialebase til farmaceutisk, fødevare- og nutraceutisk behandling. SS304 er tilgængelig for ikke-produkt-kontakt komponenter, hvor det er nødvendigt.

Poleret indre overflade

Produktkontaktfladen afsluttes til Ra <0,4 μm. Den glatte overflade reducerer områder, hvor pulver kan forblive vedhæftet og understøtter rutinemæssige rengørings- og inspektionsprocedurer.

Fleksible tætninger

Silikone, EPDM og FKM tætningsmaterialer kan vælges i henhold til procesforhold. FDA-kompatibel forsegling kvaliteter er tilgængelige for anvendelige farmaceutiske og fødevareforarbejdningsapplikationer.

Sanitære forbindelser

Tri-Clamp og flangeforbindelsesmuligheder er tilgængelige. Tilslutningsstandarder kan konfigureres i henhold til DIN, ISO 1127, BS4825, ISO og SMS krav, der gør det muligt at integrere ventilen i forskellige sanitære installationer rørledningssystemer.

Rengøring og omskiftning

Rengøringskrav er særligt vigtige ved pulverbehandling, fordi restmateriale kan påvirke det næste produktionsbatch. Ventilens enkle indre struktur hjælper med at reducere potentielle akkumuleringspunkter, mens den aftagelig forbindelse giver operatører adgang til ventilen til inspektion og rengøring, når det er nødvendigt.

Afhængigt af den komplette rørledningskonfiguration kan ventilen understøtte CIP, SIP eller manuelle rengøringsprocedurer. Den valgte rengøringsmetode skal matches med pulverets egenskaber, rengøringsmedier, temperatur og valideringskrav for ansøgningen.

For produktionslinjer med hyppige produktskift kan hurtig fjernelse også forkorte den tid, der kræves for udstyr inspektion og rengøring, der hjælper med at reducere unødvendige produktionsafbrydelser.

Installationsovervejelser

Rørledningsposition

Ventilen kan installeres mellem pulveropbevarings- og behandlingsudstyr, herunder siloer, tragte, beholdere, feedere og transportører. Installationspositionen skal give tilstrækkelig adgang til drift, inspektion og rengøring.

Pulveregenskaber

Materialeegenskaber såsom partikelstørrelse, flydeevne, fugtindhold, slibeevne og tendens til at klæbe bør overvejes ved valg af ventilkonfiguration og tætningsmateriale.

Rengøringsmetode

Den nødvendige rengøringsproces skal bekræftes før installation. CIP, SIP og manuel rengøring kan kræve forskellige rørledningsarrangementer og driftsforhold.

Tilslutning Standard

Tilslutningstypen og dimensionsstandarden bør matche den eksisterende rørledning og tilstødende udstyr. AVM giver flere tilslutningsmuligheder for at forenkle integrationen med sanitære behandlingssystemer.

Tekniske specifikationer

Anvendelsesområder

Farmaceutiske pulvere

Ventilen kan bruges til pulverpåfyldning, -tømning, mellemmaterialeoverførsel, granulering og tablet- eller kapselproduktion. Dens sanitære konstruktion og aftagelige tilslutning er velegnet til processer med hyppige rengøring og produktskift.

Fødevareingredienser

Den er velegnet til håndtering af mælkepulver, mel, stivelse, ernæringsmæssige ingredienser og fødevaretilsætningsstoffer. Rustfrit stål konstruktion, glatte produktkontaktflader og FDA-kompatible forseglingsmuligheder understøtter hygiejnisk behandling krav.

Nutraceutiske materialer

Ventilen kan installeres i pulvertransportsystemer, der bruges til kosttilskud og andre tørre ingredienser hvor materialerenhed og rengøringseffektivitet er vigtige.

Kemiske Pulvere

Ventilen kan anvendes ved pulveroverførings- og isoleringspunkter i udvalgte kemiske processystemer. Materiale og valg af tætning skal bekræftes i henhold til de kemiske egenskaber og driftsbetingelser.

Valgvejledning

Når købere vælger en ventil til en pulverbehandlingslinje, bør købere overveje mere end den nominelle rørledningsdiameter. Den pulveregenskaber, nødvendig rengøringsprocedure, tilslutningsstandard, tætningskompatibilitet og tilgængelig installationspladsen bør alle evalueres sammen.

Til farmaceutiske og fødevareapplikationer er SS316L produktkontaktkonstruktion og FDA-kompatible tætningsmaterialer passende muligheder, hvor hygiejniske krav gælder. Til større pulveroverføringslinjer er tilgængelige DN100 til DN300 rækken giver flere størrelsesmuligheder.

For systemer, der kræver hyppig demontering, kan Tri-Clamp-konfigurationen forenkle adgangen og reducere tiden kræves til rutinemæssig rengøring og inspektion.

Sammenligning med standardventiler

Kvalitet og overholdelse

AVM fremstiller komponenter til sanitetsbehandling i henhold til kontrollerede kvalitetsprocedurer. Det gældende produkt serien understøttes af ISO 9001, CE og FDA-relaterede overholdelseskrav.

Til farmaceutiske og fødevareforarbejdningsapplikationer kan ventilen leveres med SS316L produktkontaktdele, polerede overflader og FDA-kompatible tætningsmaterialer. Materialecertifikater og tilhørende dokumentation kan være leveres i henhold til projektets krav.

Kundeapplikationer

Farmaceutisk overførsel

En medicinalkunde havde brug for en ventil under et pulverhåndteringssystem, som ofte kunne fjernes for rengøring. Kunden valgte AVM docking sommerfugleventil, fordi Tri-Clamp forbindelsen tillod hurtig adskillelse, mens den glatte indre overflade forenklede fjernelse af pulverrester under rengøring.

Overførsel af madpulver

En fødevareforarbejdningskunde brugte ventilen til at forbinde pulverhåndteringsudstyr under mælkepulver og ingrediens overførsel. De vigtigste krav var støvinddæmning, hygiejniske overflader og pålidelig tætning under hyppige produktionsomlægninger.

Rutinemæssig inspektion

For en pulverbehandlingslinje, der kræver regelmæssig inspektion, værdsatte kunden den enkle struktur og hurtige adgang design. Operatører kunne frakoble ventilen effektivt til inspektion og rengøring, hvilket hjælper med at reducere vedligeholdelsen afbrydelse.

Vedligeholdelsesnoter

Rutinemæssig vedligeholdelse bør fokusere på tætningselementer, sommerfugleskive, forbindelsesflader og produktkontakt områder. Operatører bør kontrollere for tætningsslid, materialeophobning, overfladeskader eller unormal lækage iht anlæggets vedligeholdelsesplan.

Efter rengøring skal ventilen inspiceres, før den returneres til produktion. Tætningskomponenter skal være udskiftes, når deres tilstand ikke længere opfylder den påkrævede tætningsevne. Udskiftningsintervallet afhænger af driftsfrekvens, rengøringsforhold, temperatur og materialekompatibilitet.

FAQ

Hvad bruges denne ventil til?

Den sanitære rustfrit stål pulver docking sommerfugleventil bruges hovedsageligt til pulveroverførsel, isolering og udstyrsforbindelse i farmaceutiske, fødevarer, nutraceutiske og udvalgte kemiske processystemer.

Er det velegnet til farmaceutisk produktion?

Ja. Ventilen bruger SS316L produktkontaktkomponenter, en sanitær overfladefinish og FDA-kompatible tætningsmuligheder for gældende krav til lægemiddelbehandling.

Hvilke tætningsmaterialer er tilgængelige?

AVM tilbyder forseglingsmuligheder for silikone, EPDM og FKM. Det passende materiale skal vælges i henhold til produkt, temperatur, rengøringsmidler og driftsforhold.

Kan det bruges til CIP og SIP?

Ja. Den sanitære struktur kan understøtte CIP, SIP eller manuel rengøring afhængigt af den komplette systemkonfiguration og proceskrav.

Hvilke tilslutningstyper er tilgængelige?

Ventilen fås med Tri-Clamp og flangeforbindelser. Tilslutningsstandarder inkluderer DIN, ISO 1127, BS4825, ISO og SMS.

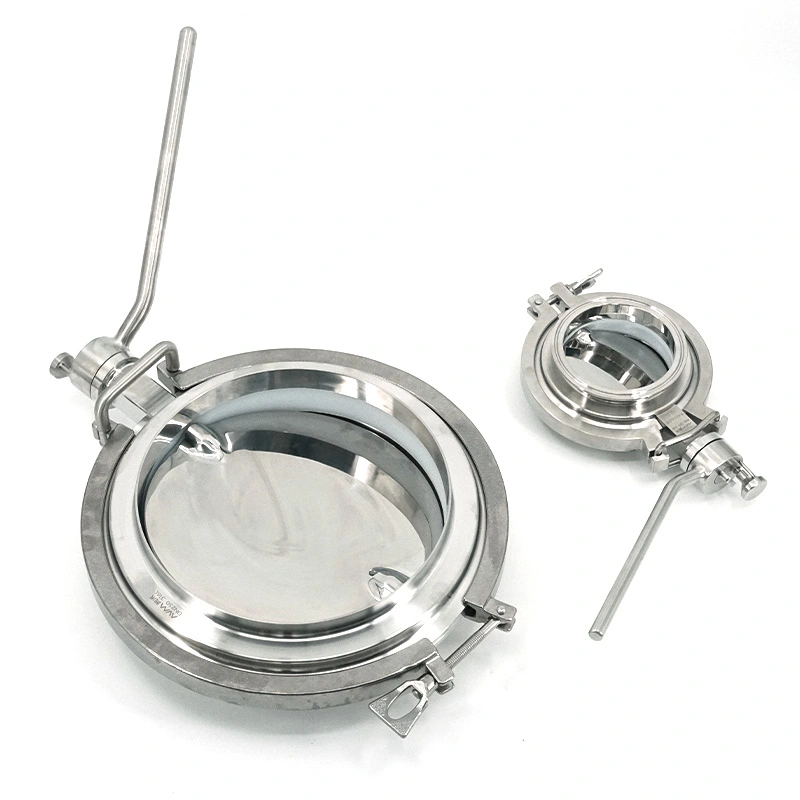

Hvilke størrelser er tilgængelige?

Tilgængelige størrelser inkluderer DN100, DN150, DN200, DN250 og DN300, svarende til 4", 6", 8", 10" og 12".

Hvad skal købere bekræfte inden bestilling?

Købere bør bekræfte den nødvendige ventilstørrelse, pulveregenskaber, tilslutningsstandard, tætningsmateriale, rengøringsmetode, driftsforhold og produktkontaktmaterialekrav før bestilling.
