For sanitære behandlingslinjer fokuserer købere typisk på rengøringstid, produktkontamineringsrisiko, fodringsnøjagtighed, tætningsydelse og nedetid ved vedligeholdelse. AVM Sanitary Quick-Clean Rotary Airlock Valve adresserer disse krav med en værktøjsfri hurtig-rengørende struktur, polerede produktkontaktflader, hurtig rotorfjernelse og præcis rotorjustering efter genmontering.

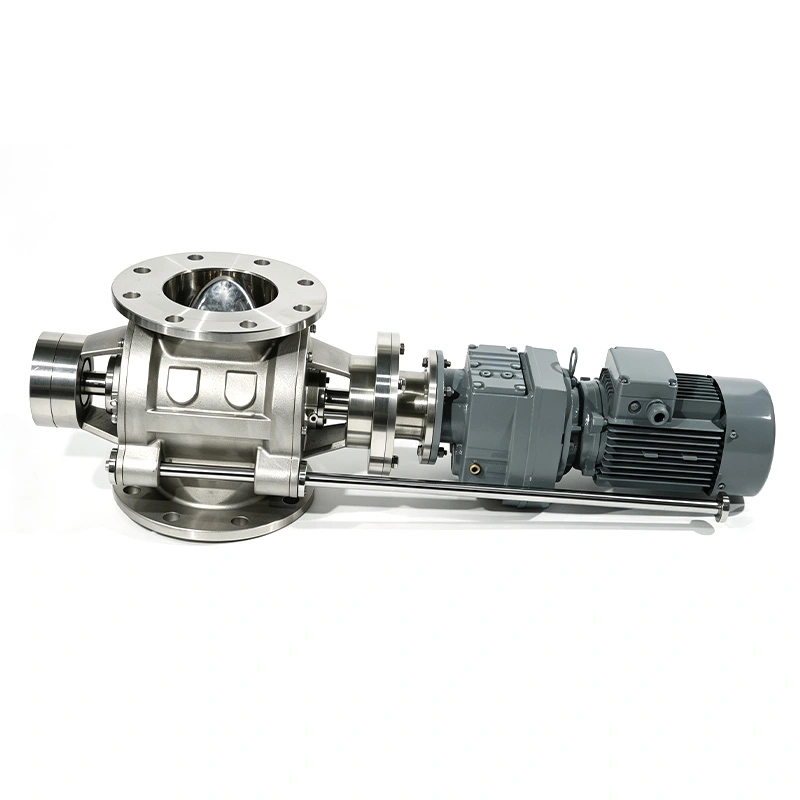

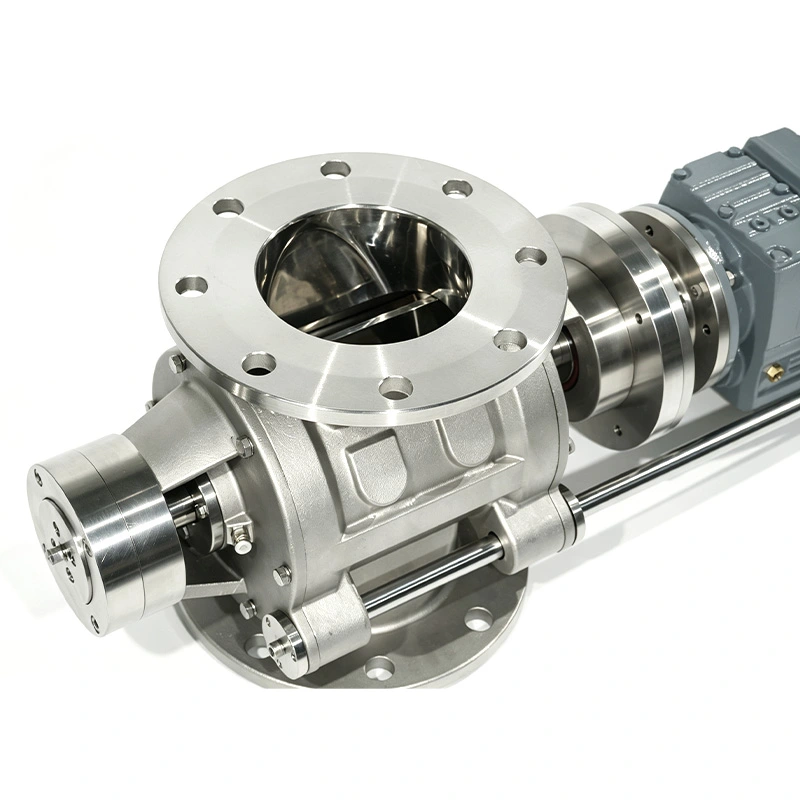

Sanitær Quick-Clean roterende luftlåseventil er designet til hurtig adskillelse og rengøring uden kompliceret værktøjer. Hurtigåbnende afmonterings- eller hurtiglåsemekanismer giver direkte adgang til rotoren og interne komponenter, hjælper operatører med at fuldføre inspektion og rengøring med mindre nedetid.
A dedicated positioning system helps the rotor and end plates return to the correct position during reassembly. Dette reduces adjustment work after cleaning and helps maintain consistent operating performance.

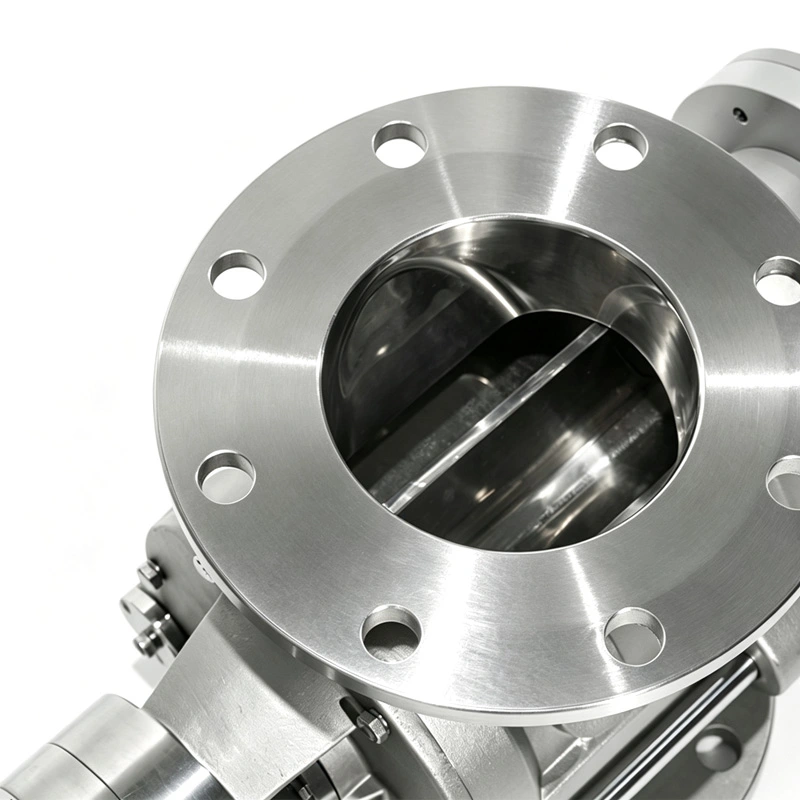

Produktkontaktflader fås med en poleret finish på Ra < 0,4 μm, hvilket hjælper med at reducere materialetilbageholdelse og forenkle rengøringen. Mediekontaktkomponenter kan fremstilles af SS304 eller SS316L, afhængigt af det ønskede niveau af korrosionsbestandighed og procesforhold.
Flervingsrotoren giver kontinuerlig og kontrolleret materialeudledning, mens trykadskillelsen opretholdes mellem upstream og downstream udstyr. Dette gør ventilen velegnet til både overtryk og vakuum pneumatiske transportsystemer.
Den roterende transportfunktion overfører blidt pulver og granulat gennem rotorlommerne. Sammenlignet med mere aggressive transportmetoder hjælper dette med at reducere partikelskader og opretholde mere ensartet materiale egenskaber under kontinuerlig fodring.
Materiale kommer ind i rotationsventilen gennem indløbet og fylder lommerne mellem rotorskovlene. Når rotoren drejer, materialet føres mod udløbet og udledes med en kontrolleret hastighed.
Samtidig giver rotoren en luftslusefunktion mellem materialeindløb og transportsystem. Dette hjælper opretholde den trykforskel, der kræves til pneumatisk transport, samtidig med at der sikres en kontinuerlig tilførsel af materiale.
Det samme funktionsprincip kan bruges under siloer, beholdere, lagerbeholdere og andet materialehåndteringsudstyr hvor kontrolleret udledning og pålideligt flow er påkrævet.
Rotoren og interne komponenter kan fjernes uden konventionelt værktøj, hvilket giver operatørerne adgang produktkontaktområder direkte til rengøring og inspektion.
Efter rengøring hjælper positioneringssystemet med nøjagtig justering af rotor og endeplade. Dette hjælper med at reducere genmonteringstid og minimerer risikoen for forkert placering.
Kombinationen af hurtig demontering, nem rengøring og forenklet genmontering gør det muligt for vedligeholdelsesteams at returnere ventil til at servicere hurtigere, hvilket er særligt vigtigt for produktionslinjer, der kræver hyppig sanitet.
Velegnet til almindelige pulvere og granulat, der kræver pålidelig fodring og udledning.
Giver yderligere justeringsmuligheder til applikationer med forskellige materialeflowegenskaber og kapacitet krav.
Designet til applikationer, hvor der kræves jævnere materialehåndtering og forbedrede lommefyldningsegenskaber.
Velegnet til fine pulvere og applikationer, hvor reduceret materialetilbageholdelse eller kontrolleret lommevolumen er vigtig.
Rotorkonfigurationer kan vælges i henhold til materialeegenskaber, påkrævet gennemløb og procesforhold.
AVM leverer forskellige materiale- og tætningskonfigurationer for at matche kravene til sanitær behandling.
Produktkontaktlegemet kan fremstilles af SS316L eller SS304, mens ikke-produktkontaktkomponenter kan bruge SS304. Valgfri rotorforinger omfatter nylon, keramik og PTFE.
Tilgængelige tætningsmaterialer omfatter Viton (FKM), EPDM, PTFE og silikone. FDA-kompatible forseglingsmuligheder er tilgængelige til anvendelige fødevare- og farmaceutiske anvendelser.
Ventilen kan installeres under siloer og tragte til kontrolleret tilførsel af stivelse, mælkepulver, kaffepulver, sukker og andre fødevareingredienser. Dens sanitære konstruktion og hurtig-rengørende design hjælper med at understøtte hyppig rengøring krav.
AVM Sanitary Quick-Clean Rotary Airlock Valve kan bruges til at overføre API'er, hjælpestoffer og pulvere i farmaceutisk produktion. De polerede produktkontaktflader og værktøjsfrit rengøringsdesign hjælper med at reducere materiale tilbageholdelses- og krydskontamineringsrisici.
Ventilen giver kontrolleret tilførsel af pigmenter, additiver, katalysatorer og specialpulvere, hvor stabile udledning, produktrenhed og pålidelig tætning er vigtige.
Rotationsventilen fungerer som en luftsluse i både overtryks- og vakuumtransportsystemer. Det giver kontinuerligt materialetilførsel, samtidig med at det hjælper med at opretholde den trykforskel, der kræves for stabil pneumatisk transport.
Ventilen er installeret under siloer, tragte eller lagerbeholdere og giver en ensartet udledning af pulver og granulært materiale til blandings-, blandings- og emballeringsprocesser, der hjælper med at forbedre batch-repeterbarheden.
Sanitær Quick-Clean roterende luftlåseventil kan bruges til håndtering af grafitpulver, ledende additiver, katodematerialer, anodematerialer og andre fine batterimaterialer. SS konstruktion, kontrolleret udledning og tætningsydelse hjælper med at understøtte ren og stabil materialeoverførsel.
| Specifikation | Detaljer |
| Størrelse | 6"–100" / DN150–DN300 |
| Arbejdstryk | -0,1 MPa til +0,15 MPa |
| Maksimalt tryk | Op til 1,5 bar |
| Rotorvinge | 6-12 knive |
| Rotortyper | Lige, justerbar, spiralformet/radiuslomme, reduceret volumen/flad lomme |
| Rotorforing | Nylon, keramik, PTFE |
| Driftstemperatur | -20°C til +150°C, afhængig af tætningsmateriale |

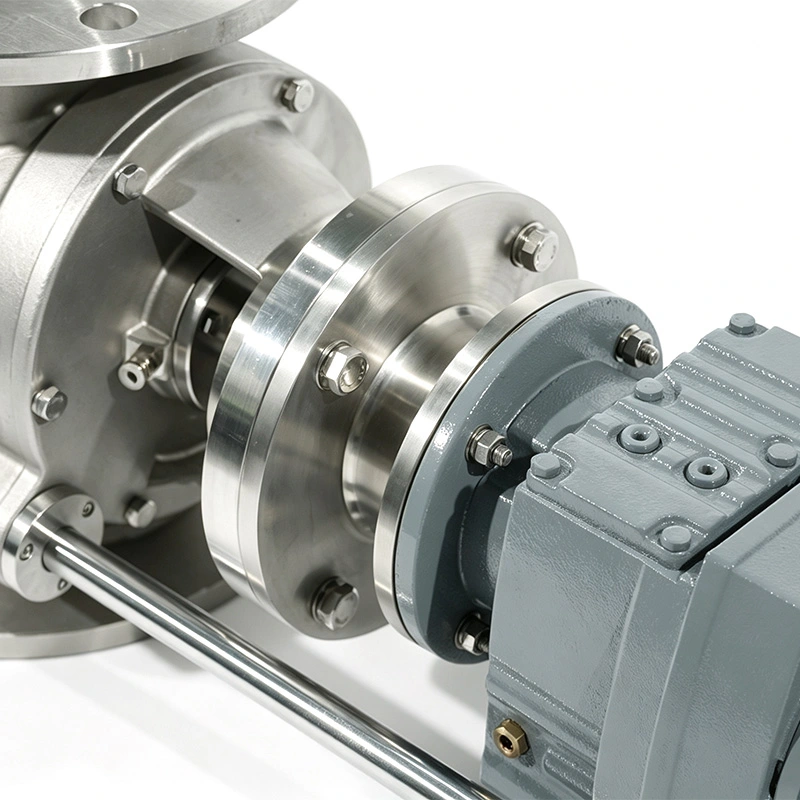

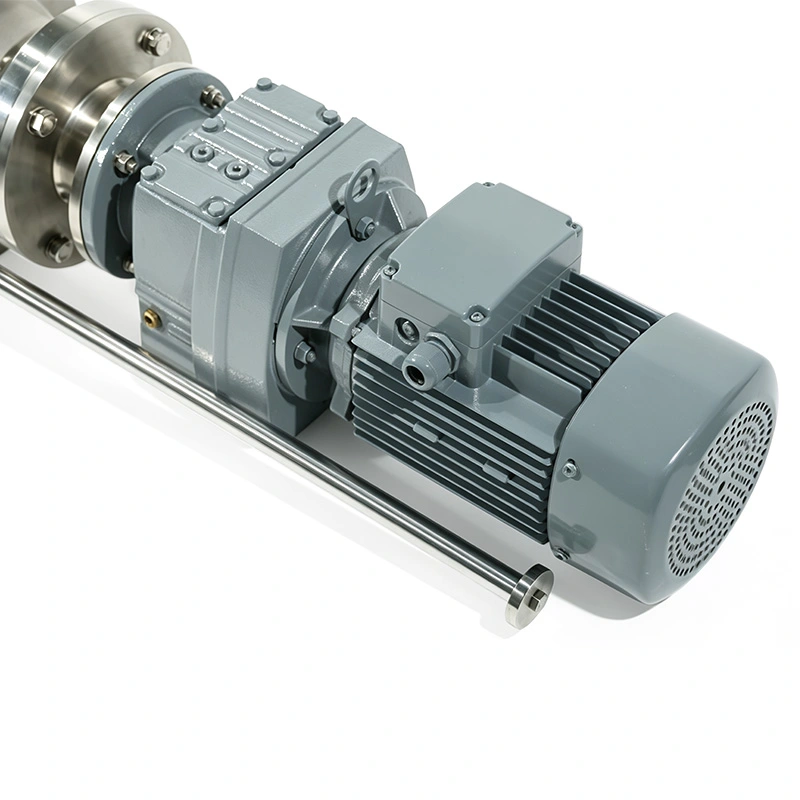

| Aktivering | Standard gearmotor / eksplosionssikker motor |
| Produkt-kontakt materiale | SS316L / SS304 |
| Ikke-produkt-kontakt materiale | SS304 |
| Standard tætning | Ikke-tæt Sluk |
| Forseglingsmuligheder | FKM, EPDM, PTFE, Silikone |
| Produktkontakt Afslut | Ra < 0,4 μm |
| Forbindelse | Flange |
| Forbindelsesstandarder | ANSI klasse 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Nøgleovervejelse | AVM Sanitary Quick-Clean Rotary Airlock | Standard roterende luftlås |
| Rensning | Hurtig adskillelse uden værktøj | Kræver normalt mere demonteringsarbejde |
| Produktkontakt | Polerede sanitære overflader | Afhænger af design |
| Rotor adgang | Hurtig fjernelse | Generelt flere vedligeholdelsestrin |
| Genmontering | Positioneringssystem hjælper med justering | Manuel justering kan være påkrævet |
| Materialer | SS304 / SS316L muligheder | Materiale muligheder varierer |
| Sæler | FDA-kompatible muligheder tilgængelige | Afhænger af konfiguration |
| Anvendelse | Fødevarer, farmaceutiske produkter, mejeri, biotek, finkemikalier | Generel håndtering af bulkmaterialer |
En farmaceutisk forarbejdningskunde havde brug for en roterende luftsluse, der kunne åbnes ofte til rengøring uden langvarige vedligeholdelsesprocedurer. Kunden valgte AVM quick-clean design, fordi rotoren kunne fjernes uden konventionelt værktøj. Efter rengøring hjalp positioneringssystemet med at forenkle rotorens omjustering og reducere genmonteringsarbejde.
En fødevareforarbejdningskunde brugte drejeventilen under en pulverbeholder til kontinuerlig fodring af ingredienser. Kunden havde fokus på hygiejniske overflader og stabil udledning. Ra < 0,4 μm produktkontaktfinish og poleret rustfrit stål konstruktion hjalp med at opfylde kundens rengøringskrav og samtidig bevare ensartethed materiale flow.
En kunde integrerede den roterende luftsluse i en pneumatisk transportlinje, hvor stabil fremføring og trykisolering var vigtige. Ventilen sørgede for kontinuerlig materialeudledning, mens den nødvendige trykforskel blev opretholdt mellem tragten og transportrørledningen, hvilket hjælper kunden med at opnå mere stabil transportydelse.
AVM har flere internationale certificeringer og overholdelseskvalifikationer, herunder 3-A Sanitary Standards, ISO 9001, CE og FDA overholdelse. Disse certificeringer understøtter AVM's forpligtelse til hygiejnisk design, ensartet kvalitet kontrol og pålidelig fremstilling af fødevarer, farmaceutiske produkter, mejeriprodukter, bioteknologi og anden sanitetsbehandling applikationer.
Sanitær Quick-Clean roterende luftlåseventil er designet til at understøtte GMP-kompatible produktionsmiljøer, med polerede produktkontaktflader, sanitær rustfri stålkonstruktion og FDA-kompatible tætningsmuligheder tilgængelige for relevante ansøgninger.
Til kunder, der køber sanitære roterende luftsluseventiler, leverer AVM certificering og materialedokumentation i henhold til projektets krav, hjælper med at understøtte kvalitetsaudits, udstyrsvalidering og hygiejnisk proces overholdelse.
Det er velegnet til mad og drikkevarer, farmaceutiske produkter, mejeriprodukter, bioteknologi, finkemikalier og lithiumbatterier applikationer, såvel som pneumatiske transport- og bulkmaterialehåndteringssystemer.
Ja. AVM giver forskellige rotorkonfigurationer, herunder lige vinge, justerbar vinge, spiral-/radiuslomme og design med reduceret volumen/flade lommer. Udvælgelsen kan baseres på materialeegenskaber, nødvendig kapacitet og fodringsforhold.
Produktkontaktkomponenter er tilgængelige i SS304 og SS316L. Forskellige rotorforingsmuligheder, inklusive nylon, Keramik og PTFE er også tilgængelige til specifikke materialehåndteringskrav.
Tilgængelige muligheder inkluderer FKM (Viton), EPDM, PTFE og silikone. FDA-kompatible tætningsmaterialer kan vælges til anvendelige sanitære behandlingsapplikationer.
Ja. Det hurtige rene design gør det muligt at fjerne rotoren og de indvendige komponenter hurtigt uden konventionel værktøjer. Dette giver lettere adgang til rengøring, inspektion og vedligeholdelse.
Ja. Den roterende luftsluse kan bruges i både positivt tryk og vakuum pneumatiske transportsystemer, hvilket giver kontinuerlig materialetilførsel, mens det hjælper med at opretholde trykisolering.
Ventilen er velegnet til pulvere, granulat, flager og andre faste stoffer, herunder stivelse, mælkepulver, kaffe pulver, sukker, farmaceutiske pulvere, pigmenter, additiver, grafit og batterimaterialer.
Standarddriftstemperaturområdet er -20°C til +150°C, afhængigt af det valgte tætningsmateriale og faktiske procesbetingelser.
