Den store rotor leverer hurtigt det meste af det nødvendige materiale, mens den lille rotor tager over i nærheden af målet værdi for kontrolleret slutdosering. Dette gør den sanitære dobbeltdoserende sommerfugleventil til pulverudledning særligt velegnet til automatiseret vejning, batching, receptstyring og pulverpåfyldningssystemer i farmaceutisk, fødevare-, nutraceutisk og kemisk produktion.
Den store rotor håndterer den indledende materialeudledning af store mængder. Dens formål er at flytte pulver eller granulat hurtigt mod det programmerede mål, hvilket reducerer den nødvendige tid for hver doseringscyklus.
Den store rotor kan konfigureres til 0–90° sommerfuglrotation eller 0–180° stjernerotation, afhængigt af nødvendige doseringsegenskaber.
Når batchen nærmer sig målvægten, skifter styresystemet fra den store rotor til den lille rotor. Den mindre åbning gør det muligt at tilføje materiale i finere intervaller, hvilket reducerer overfodring og forbedrer repeterbarheden.
Den lille rotor arbejder gennem 0–180° rotation og er designet specifikt til det sidste præcisionsdoseringstrin.
Doseringsprocessen følger en kontrolleret sekvens:
Bulkfodring → Måltilgang → Findosering → Setpunkt nået → Automatisk lukning
Den store rotor overfører først materiale med høj hastighed. Når målværdien er nået, vil kontrolsystemet skifter til den lille rotor. Den lille rotor udfører derefter den sidste efterfyldning, indtil det programmerede sætpunkt er nået.
Denne to-trins tilgang giver en praktisk balance mellem gennemløb og doseringsnøjagtighed, især i automatiserede veje- og batchsystemer.
Den sanitære dobbeltdoserende sommerfugleventil til pulverudledning kan interface med PLC-systemer, vejeceller og industrielle vejestyringer, der gør det muligt at integrere doseringsparametre i en automatiseret produktionsproces.
Dette gør den velegnet til applikationer, hvor operatører har brug for gentagelige ingrediensmængder i stedet for blot åbning og lukning af en konventionel afgangsventil.
Typiske anvendelser omfatter automatisk batching, fodring med vægttab, pulverpåfyldning, farmaceutisk ingrediens dosering og receptstyret produktion.

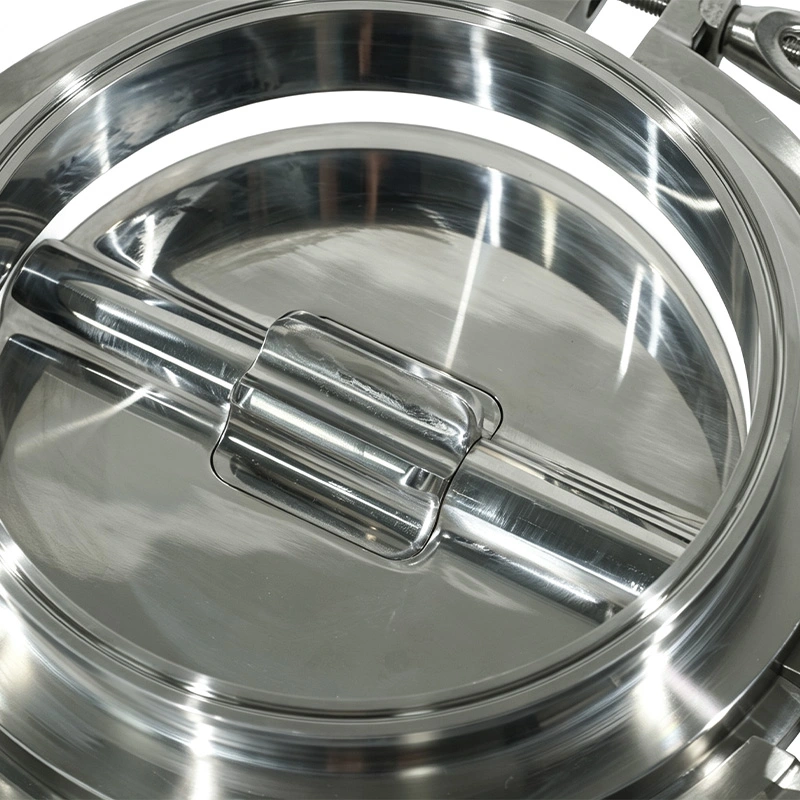

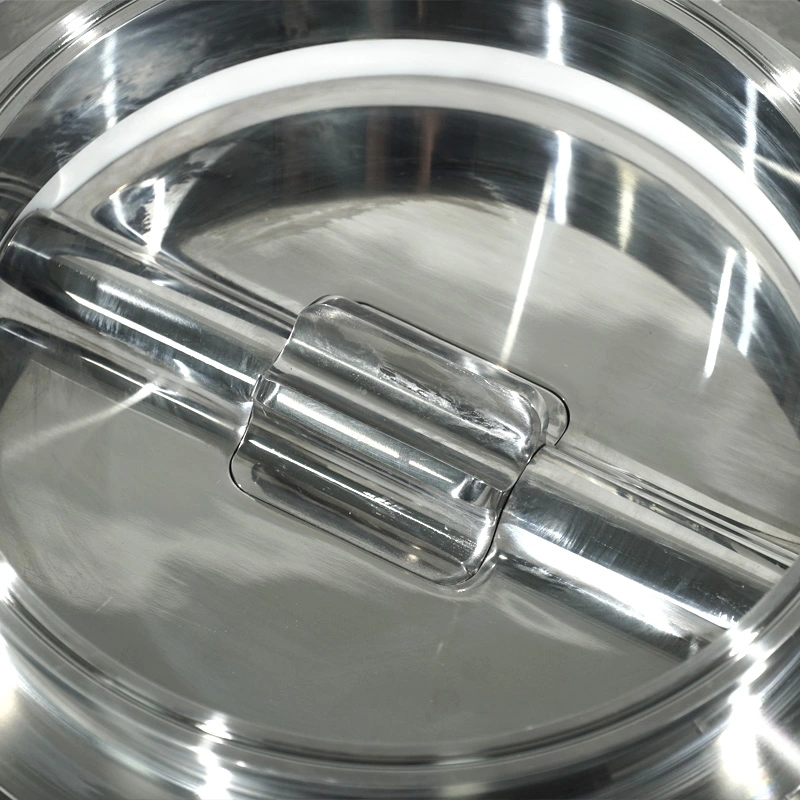

Produktkontaktkomponenterne fås i 304 eller 316L rustfrit stål, mens berøringsfrie komponenter bruger SS304. Produktkontaktflader kan opnå Ra <0,4 μm, hvilket hjælper med at reducere materialetilbageholdelse og forenkle rengøring.
Det sanitære quick-clamp design gør det muligt at adskille ventilen og montere igen effektivt ved rengøring eller produktskift er påkrævet.
Tilgængelige tætningsmuligheder inkluderer PTFE, EPDM og silikone, med konfigurationer, der kan vælges i henhold til materialet og proceskrav.
| Specifikation | Detaljer |
| Ventil type | Sanitær dobbeltdoserende sommerfugleventil |
| Tilgængelige størrelser | 6", 8", 10", 12" |
| Arbejdstryk | -0,1 MPa til +0,5 MPa |
| Arbejdstemperatur | -20°C til +135°C |
| Produkt-kontakt materiale | SS304 / SS316L |
| Ikke-kontakt materiale | SS304 |
| Forseglingsmuligheder | PTFE, EPDM, Silikone |
| Overfladefinish | Ra <0,4 μm |
| Afslut forbindelse | Tri-Clamp, Flange |
| Forbindelsesstandarder | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Stor rotor | 0–90° / 0–180° |
| Lille rotor | 0–180° |

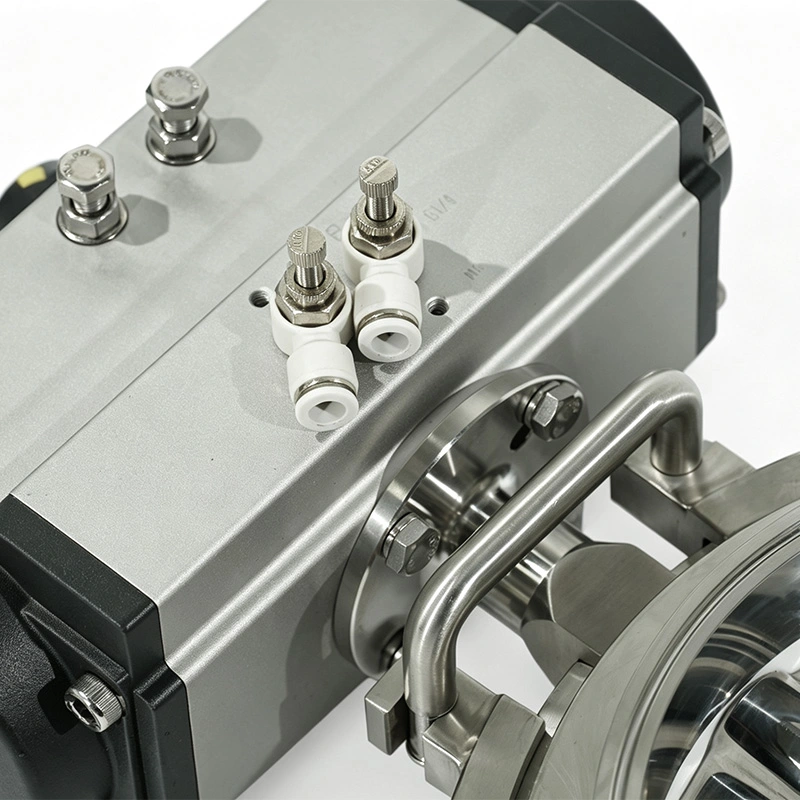

| Aktivering | Pneumatisk aktuator |
Den sanitære dobbeltdoserende sommerfugleventil til pulverudledning kan bruges til kontrolleret dosering af lægemidler pulvere og tørre ingredienser, hvor gentagelige batchmængder er vigtige. 316L rustfrit stål produktkontaktmulighed og hygiejnisk overfladefinish understøtter GMP-orienterede procesmiljøer.
Til mel, stivelse, næringsingredienser og andre tørre fødevarematerialer giver den store rotor hurtig bulkfodring mens den lille rotor udfører den sidste efterfyldningsdosering.
Dual-rotor systemet kan integreres i automatiseret påfyldningsudstyr, hvor materialet skal nå et programmeret vægt uden overdreven overfodring.
Den sanitære dobbeltdoserende sommerfugleventil til pulverudledning giver kontrolleret dosering til pulver og granulat ingredienser, der bruges i ernærings- og kosttilskudsfremstilling, understøtter opskriftsbaseret produktion og kan gentages batch mængder.
Til tørre kemiske pulvere og granulære materialer hjælper to-trins doseringsstrukturen med at balancere materialegennemstrømningen med kontrolleret slutdosering.
| Betragtning | AVM dobbeltdoserende sommerfugleventil | Et-trins doseringsventil |
| Doseringsstadier | Grov + fin dosering | Enkelt-trins |
| Højhastighedsfodring | Stor rotor | Afhænger af ventil |
| Fin Top-Up | Lille rotor | Samme åbning |
| Batch kontrol | Designet til automatisk vejning | Mere begrænset |
| Overfodringskontrol | Fin rotor hjælper med at reducere overskydende fodring | Afhænger af kontrolnøjagtighed |
| Automatisering | PLC/vejecelle kompatibel | Afhænger af konfiguration |
| Anvendelse | Præcisionsdosering og dosering | Generel materialeudledning |
En kunde, der integrerer pulverdosering i en automatiseret vejelinje, er nødvendig for at øge fodringshastigheden uden ofrer den endelige batch-nøjagtighed. Kunden valgte AVM-dobbeltdoseringskonfigurationen på grund af den store rotor kunne håndtere hovedparten af materialet hurtigt, mens den lille rotor fuldførte den sidste påfyldning.
Under produktionstestningen fokuserede kunden på overgangen mellem grov- og findosering, fordi dette direkte påvirket batch repeterbarhed. Den to-trins struktur gjorde det muligt for kundens kontrolsystem at skifte til findosering efterhånden som målvægten blev nærmet sig.
En lægemiddelproducent krævede en hygiejnisk doseringsventil til opskriftsbaseret tilberedning af ingredienser. Kunden valgte 316L produktkontaktkonfigurationen med en sanitær overfladefinish og hurtigklemmekonstruktion. Den hovedfeedback var, at ventilen kombinerede automatiseret doseringskontrol med en struktur, der forblev praktisk til rengøring og produktskift.
AVM sanitære ventilprodukter understøttes af 3-A sanitære standarder, ISO 9001, CE og FDA overholdelse på tværs gældende produkter og krav.
Til farmaceutiske og nutraceutiske applikationer kan dobbeltdoseringsventilen konfigureres med 316L produktkontaktflader i rustfrit stål, FDA-kompatible tætningsmaterialer og hygiejniske finish, understøttende GMP-orienterede produktionsmiljøer.
Relevant materiale og overholdelsesdokumentation kan leveres i henhold til projektets krav.
Det bruges til kontrolleret og gentagelig dosering af pulvere, granulat og andre tørre bulkmaterialer, især hvor både høj fodringshastighed og nøjagtig slutdosering er påkrævet.
Den store rotor udfører grovdosering, flytter materiale hurtigt, mens den lille rotor udfører findosering i nærheden af målværdi. Denne trinvise tilgang hjælper med at balancere gennemløb og doseringsnøjagtighed.
Ja. Den sanitære dobbeltdoserende sommerfugleventil til pulverudledning kan forbindes med PLC-styringer, vejeceller og automatiserede vejesystemer til programmerbar dosering og batching.
Ja. Ventilen kan fremstilles med SS316L produktkontaktkomponenter, hygiejniske overflader og FDA-kompatible tætninger, gør den velegnet til GMP-orienteret farmaceutisk behandling.
Standardstørrelser inkluderer 6", 8", 10" og 12".
PTFE, EPDM og silikone tætningsmuligheder er tilgængelige i henhold til procesbetingelserne og anvendelsen krav.
