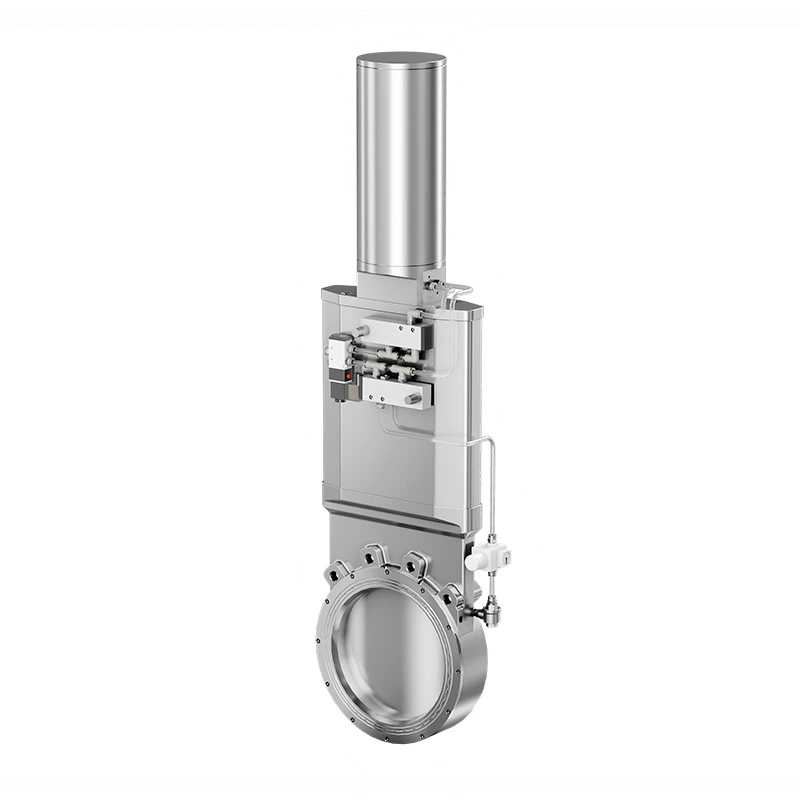

AVM sanitære oppustelige knivportventil til pulver- og bulkmaterialehåndtering er udviklet til pulver- og bulkfaste processer, hvor materialeopbygning, tætningspålidelighed og hygiejnisk drift skal overvejes sammen. Den lineære port kan passere igennem akkumuleret pulver eller fibrøst materiale under lukning, mens det oppustelige tætningselement forbliver tilbagetrukket under portbevægelse for at reducere friktion og slid.
Efter at porten når den lukkede position, sættes tætningselementet under tryk for at danne en tæt barriere omkring porten. Denne struktur er velegnet til farmaceutiske pulvere, fødevareingredienser, finkemikalier, batterimaterialer og andet faste stoffer, der kræver kontrolleret isolering og reduceret støvlækage.
AVM leverer sanitære ventilkonfigurationer ved hjælp af SS316L produktkontaktmaterialer, FDA-kompatible tætningsmuligheder og forbindelsesstandarder for forskellige proceslayouts. Ventilen kan også konfigureres efter materialet applikationens egenskaber, driftstemperatur, tryk og rengøringskrav.
I modsætning til en sommerfugleskive, der roterer hen over materialebanen, bevæger porten sig lineært gennem produktstrømmen. Den skærpede nedre kant kan passere gennem pulvere, agglomerater, fibre og andre bulkmaterialer, der kan samle sig over ventilen.
Når porten er helt åbnet, trækkes den tilbage fra hovedgennemstrømningspassagen. Dette skaber en forholdsvis uhindret åbning for tyngdekraftudledning og pulvertransport, der hjælper med at begrænse yderligere modstand under materialeoverførsel.
Porten lukker uafhængigt af tætningsvirkningen. Materiale isolering afsluttes først, hvorefter gummibåden tætningen aktiveres omkring porten. Denne sekvens adskiller den mekaniske bevægelse af porten fra tætningen proces.
Inden porten bevæger sig, frigives trykluft fra det oppustelige tætningselement. Tætningen trækkes tilbage fra portens overflade, hvilket reducerer direkte kontakt under åbning og lukning.
Når porten når sin lukkede position, indføres trykluft i tætningskammeret. Forseglingen udvider sig rundt om porten for at skabe den nødvendige isolationsbarriere.
Fordi tætningselementet ikke forbliver kontinuerligt komprimeret mod den bevægelige port, friktion under porten rejsen reduceres. Dette kan hjælpe med at begrænse slid forårsaget af gentagen drift og pulverpartikler.
Produktkontaktkomponenter er tilgængelige i SS316L rustfrit stål, med SS304 tilgængelig for udvalgte berøringsfrie komponenter. Materialekonfigurationen er velegnet til hygiejniske pulverbearbejdningsmiljøer.
Den indvendige struktur er designet til at reducere unødvendig materialetilbageholdelse omkring strømningspassagen og tætningsområdet. Dette hjælper med at forenkle rutinemæssig rengøring og inspektion, især når ventilen bruges mellem produktionsbatch.
FKM er tilgængelig som standard tætningsmateriale med FDA 21 CFR 177.2600-kompatible muligheder. Silikone og EPDM tætninger kan også vælges i henhold til produktkarakteristika, temperatur og rengøringsforhold.
Ventilen kan overvejes til fritflydende pulvere såvel som materialer, der har tendens til at agglomerere, danne bro eller akkumuleres nær et isolationspunkt. Anvendelsesegnethed skal bekræftes i henhold til partikelstørrelse, fugt, bulkdensitet, slibeevne og flowadfærd.
Standard arbejdstrykområdet er -0,1 MPa til +0,5 MPa. Ventilen kan derfor anvendes i udvalgt vakuum, tyngdekraft-udledning og lavtryks pulveroverføringssystemer, når den komplette proceskonfiguration er passende.
Standard driftstemperaturområde er -20°C til +150°C. Valg af segl bør matches med den faktiske proces temperatur og rengøringsforhold for at opretholde pålidelig drift.
Den sanitære oppustelige knivportventil til pulver- og bulkmaterialehåndtering kan installeres ved pulverudløb, tragtforbindelser, lagerbeholdere, transportledninger, fodringsudstyr og mellemliggende overførselspunkter. Det er især nyttigt, hvor isolationspunktet kan oplever materialeophobning, og hvor konventionelle glidende tætninger kan blive udsat for overdreven slid.
I farmaceutiske systemer omfatter typiske anvendelser API og udledning af hjælpestoffer, overførsel af indeholdt pulver, tablet og kapselproduktion og mellemmaterialeisolering. Fødevareapplikationer kan omfatte mel, stivelse, sukker, krydderier og mælkepulver. Batteri og kemiske processer kan bruge ventilen til udvalgt katode, anode, håndtering af pigment, additiv og fint pulver.
| Parameter | Specifikation |
| Ventil type | Sanitær oppustelig knivportventil |
| Ventil størrelse | 4"–10" (DN100–DN250) |
| Arbejdstryk | -0,1 MPa til +0,5 MPa |
| Lufttilførselstryk | 0,6 MPa |
| Arbejdstemperatur | -20°C til +150°C |
| Produktkontaktmateriale | SS316L / SS304 |
| Ikke-kontakt materiale | SS304 |
| Standard segl | FKM, FDA 21 CFR 177.2600 kompatibel |
| Valgfri tætninger | Silikone, EPDM |
| Operation | Manuel |
| Tilslutningstype | Wafer |
| Forbindelsesstandarder | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Før udvælgelsen skal du vurdere, om materialet er fritflydende, sammenhængende, fibrøst, slibende eller tilbøjeligt til agglomeration. Knivkantslågen er særlig relevant, hvor materialeopbygning kan forstyrre konventionelle afspærringsventiler.
Tætningen skal vælges i henhold til produktsammensætning, rengøringsmidler, driftstemperatur og påkrævet hygiejneniveau. FKM-, silikone- og EPDM-konfigurationer er tilgængelige til forskellige procesforhold.
Den wafer-lignende krop kan matches med relevante rørkonfigurationer ved hjælp af HG20592, DIN PN10, 3A, GB PN10 eller JIS 10K standarder. Den endelige forbindelse skal bekræftes i forhold til den eksisterende rørledning og udstyrsgrænseflade.
Rutinemæssig vedligeholdelse bør fokusere på portens overflade, oppustelige tætning, luftkredsløb og produktkontaktområder. Operatører bør inspicere tætningen for deformation, revner eller tab af elasticitet og kontrollere, om porten bevæger sig jævnt gennem hele dets slag.
Efter forarbejdning af klæbrige, slibende eller fine pulvere skal rengøringsfrekvensen bestemmes i henhold til materiale egenskaber og produktionskrav. Hvis unormalt tætningstryk, luftlækage eller øget portmodstand er observeret, bør tætningselementet og det pneumatiske kredsløb inspiceres før fortsat drift.
En lægemiddelproducent krævede en isoleringsventil under et pulverudledningspunkt, hvor materialet kunne akkumuleres under produktionen. Kunden var bekymret over, at konventionelle tætningskomponenter blev udsat for gentagen kontakt med den bevægelige port.
AVM sanitære oppustelige knivportventil blev konfigureret til applikationen. Tætningen trukket tilbage før porten bevægelse, mens knivsæggen passerede gennem ophobet pulver under lukning. Kunden rapporterede jævnere drift og mere stabil isolation under gentagne afladningscyklusser.
En batterimaterialeprocessor krævede isolering af en pulvertransportlinje, mens den begrænsede materialelækage omkring tætningsområde. Den oppustelige tætningskonfiguration blev valgt, fordi tætningselementet forblev adskilt fra porten under bevægelse.
Efter installationen fokuserede kunden på den uhindrede strømningsvej under normal overførsel og den stabile tætning ydeevne efter gentagne åbnings- og lukkeoperationer.
AVM sanitær oppustelig knivportventil til pulver- og bulkmaterialehåndtering kan konfigureres til hygiejniske behandlingskrav ved hjælp af SS316L produktkontakt materialer og FDA-kompatible tætningsmaterialer. Produktsortimentet er understøttet af ISO 9001 og CE-certificering, med FDA-kompatible materialevalg til rådighed til anvendelige farmaceutiske og fødevareforarbejdningsapplikationer.
Materialecertifikater, plomberingsdokumentation og teknisk information kan leveres efter projekt krav til støtte for valg af udstyr, kvalitetsgennemgang og valideringsaktiviteter.
Den er velegnet til pulvere, granulat, agglomererede materialer, fibre og udvalgte faste stoffer. Endelig udvælgelse bør overveje partikelegenskaber, fugt, slibeevne og strømningsadfærd.
Tætningselementet trækkes tilbage, før porten bevæger sig, og pustes op, efter porten når den lukkede position. Dette reducerer friktionen under portens kørsel og giver isolation efter lukning.
Ja. Den lineære knivport er designet til at passere gennem akkumuleret pulver og visse agglomererede eller fibrøse materialer under lukning.
Ja. SS316L produktkontaktkonstruktion, sanitære overflader og FDA-kompatible tætningsmuligheder gør den velegnet til anvendelige farmaceutiske pulverbehandlingssystemer.
FKM er standardoptionen med FDA 21 CFR 177.2600-kompatible kvaliteter tilgængelige. Silikone og EPDM kan også være udvalgt i henhold til proceskrav.
Standardarbejdstrykket er -0,1 MPa til +0,5 MPa, med et driftstemperaturområde på -20°C til +150°C. Faktiske grænser afhænger af det valgte tætningsmateriale og procesbetingelser.
